Sandkasse til børn

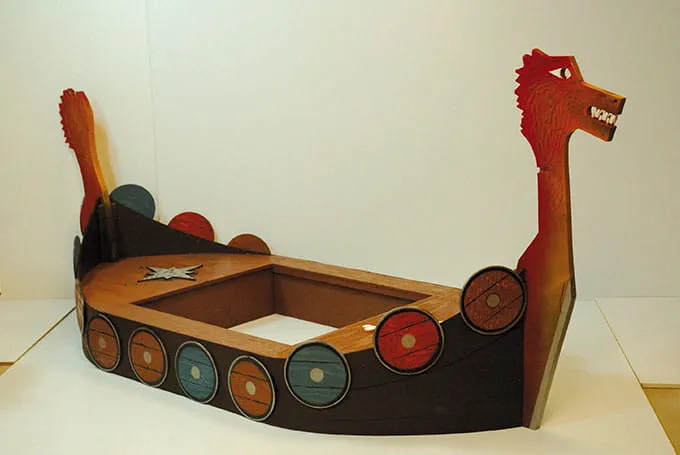

Sandkasse i vikingestil
sandkasse
Har vi ikke alle drømt om det som børn? Vores helt eget rigtige skib til at lege – vikinger eller pirater. Her kan alle små eventyrere lade fantasien få frit løb. Et haveprojekt, hvor hele familien kan realisere sine barndomsfantasier. Ideen udspringer af et ønske om at bygge en usædvanlig sandkasse, der samtidig udgør skibets centrale element. Efterhånden opstod flere og flere ideer og skitser. Og enhver kan altid selv videreudvikle dette legeskib. Endnu en detalje, som man kunne tilføje, er et sejl, der samtidig fungerer som solskærm. Eller en overdækning over sandet, der er så stabil, så den også kan fungere som en del af skibets dæk. Underkonstruktionen og dækket består af 18 mm tyk, vandfast limet krydsfiner (såkaldt konstruktionskrydsfiner). Hovedet og halen er skåret ud af en bred planke. Til skibssiderne og skjoldene er der brugt tyndere (6 og 8 mm tykt) vandfast krydsfiner. Alle de benyttede skruer er af specialstål. Malearbejdet tager næsten lige så lang tid som selve byggeriet af skibet, men det er også den del, der gør dette legeredskab helt unikt.

    Materialer

    • Position 1*: 2 x;dækplade front & hæk længde: 1180; bredde: 739; tykkelse: 18; konstruktionskrydsfiner
    • Position 2: 2 x;dækplade på siden; 1000 x 150 x 18; konstruktionskrydsfiner
    • Position 3: 2 x;sandkasse front & hæk 966 x 248 x 18; konstruktionskrydsfiner
    • Position 4: 2 x;sandkasse på siden 1050 x 248 x 18; konstruktionskrydsfiner
    • Position 5: 2 x;stivere i siden 300 x 230 x 18; konstruktionskrydsfiner
    • Position 6: 2 x;bundstivere i siden 1086 x 107 x 18; konstruktionskrydsfiner
    • Position 7: 2 x;bundplade front & hæk 750 x 296 x 18; konstruktionskrydsfiner
    • Position 8: 2 x;afstivning front & hæk; 550 x 230 x 18; konstruktionskrydsfiner
    • Position 9: 2 x;hoved og hale; 230 x 100 x 18; konstruktionskrydsfiner
    • Position 10: 4 x; fastgørelsesliste skibssider; 300 x 35 x 30; gran, fyr
    • Position 11: 4 x; skibssider; ca. 1500 x 600 x 6; konstruktionskrydsfiner
    • Position 12: 20 x; skjolde runde; D=250; tykkelse: 8; konstruktionskrydsfiner
    • Position 13: 1 x; dragehoved; 1370 x 420 x 40; gran, fyr
    • Position 14: 1 x; dragehale; 1150 x 260 x 40; gran, fyr
    • Position 15: 4 x; stivere på langs; 400 x 248 x 18; konstruktionskrydsfiner
     Alle mål i mm
    * Position på skitsen

    Arbejdstegning skitse

    Sandkasse

    Byggetegning målforhold 1:5

    1. Set ovenfra
    2. Set fra siden
    3. Set forfra
    Download arbejdstegning
    Maskiner
    Tilbehør

    Yderligere værktøj



    • Stemmejern
    • Vinkel

    Fremgangsmåde

    Sandkasse som vikingeskib trin for trin

    • Trin 1

      Streg ved hjælp af en snor, der fungerer som passer, de to udvendige rundinger i den angivne radius op på en dækplade (pos. 1). Først tegnes bredden af dækpladen op på pladen. Markér så midtpunktet på forsiden, og tegn udskæringen til hoved og hale ind.

      +

    • Trin 2

      Slå et søm i i det første midtpunkt, og fastgør snoren til det. Der sættes en blyant i en løkke i den anden ende af snoren. Tegn først begge rundinger på en dækplade, skær dem ud, og overfør dernæst konturen til den anden dækplade og til bundpladerne (pos. 6).

      +

    • Trin 3

      Skær også disse tre dele ud med stiksaven, og afgrat snitkanterne med en håndslibeklods. De lige dele tilskæres med en rundsav og en føringsskinne. Alternativt kan du også få skåret de lige enkeltdele til i byggemarkedet.

      +

    • Trin 4

      Bor huller (D = 4,5) til Spax-skruerne (4 x 45) i hver af de to brædder, der skal forbindes med hinanden. Bor fire huller hvert sted i pos. 16, og benyt disse som forbindelseslasker ved skruning af pos. 1 + 2.

      +

    • Trin 5

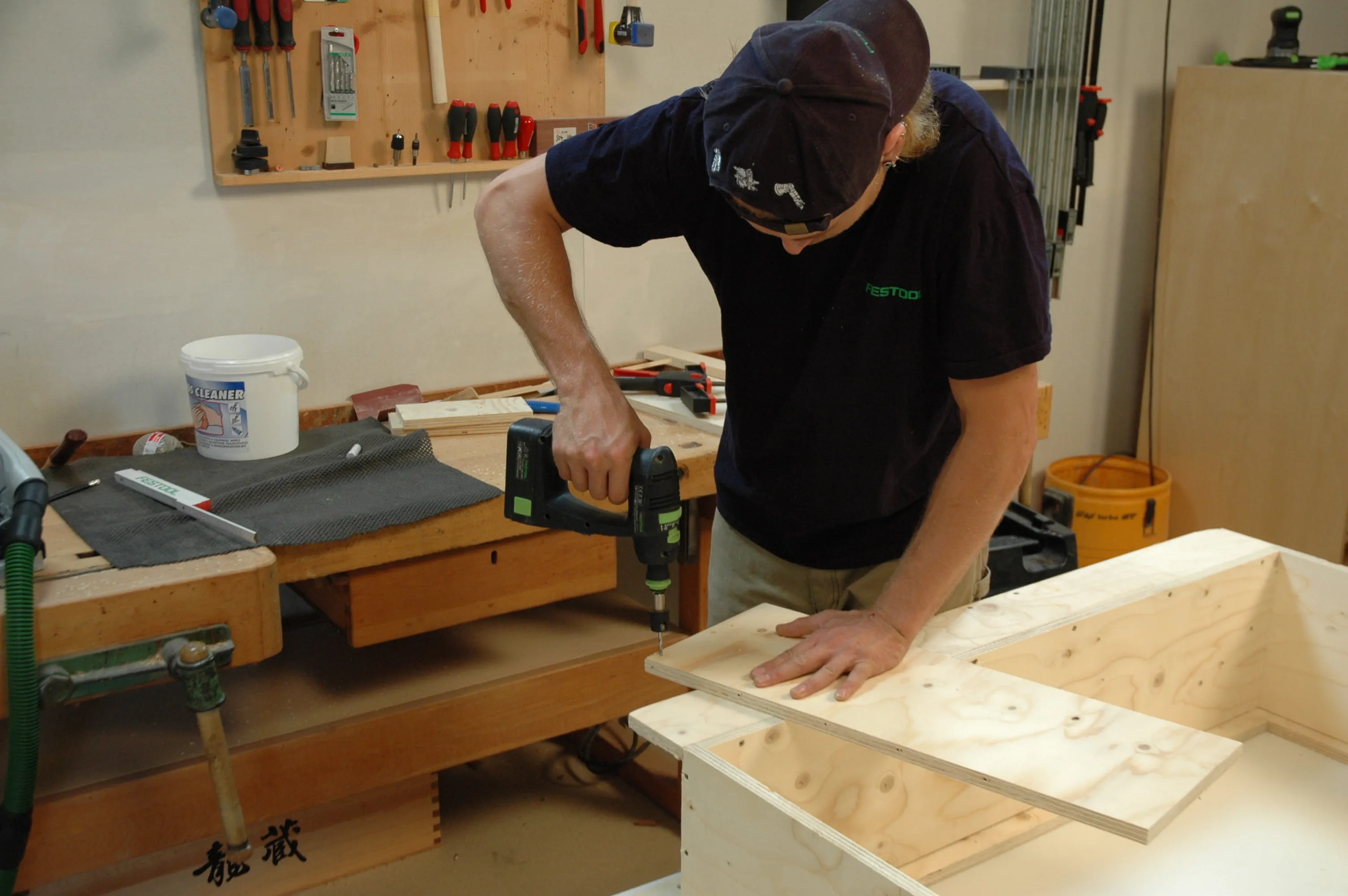

      Derved opnår du en sammenhængende dækplade. Skru dernæst sandkassens fire sider sammen. De to bundplader i siden (pos. 6) skrues sammen med kassen. Juster kassen på dækpladens underside, og markér den nøjagtige position med et par streger.

      +

    • Trin 6

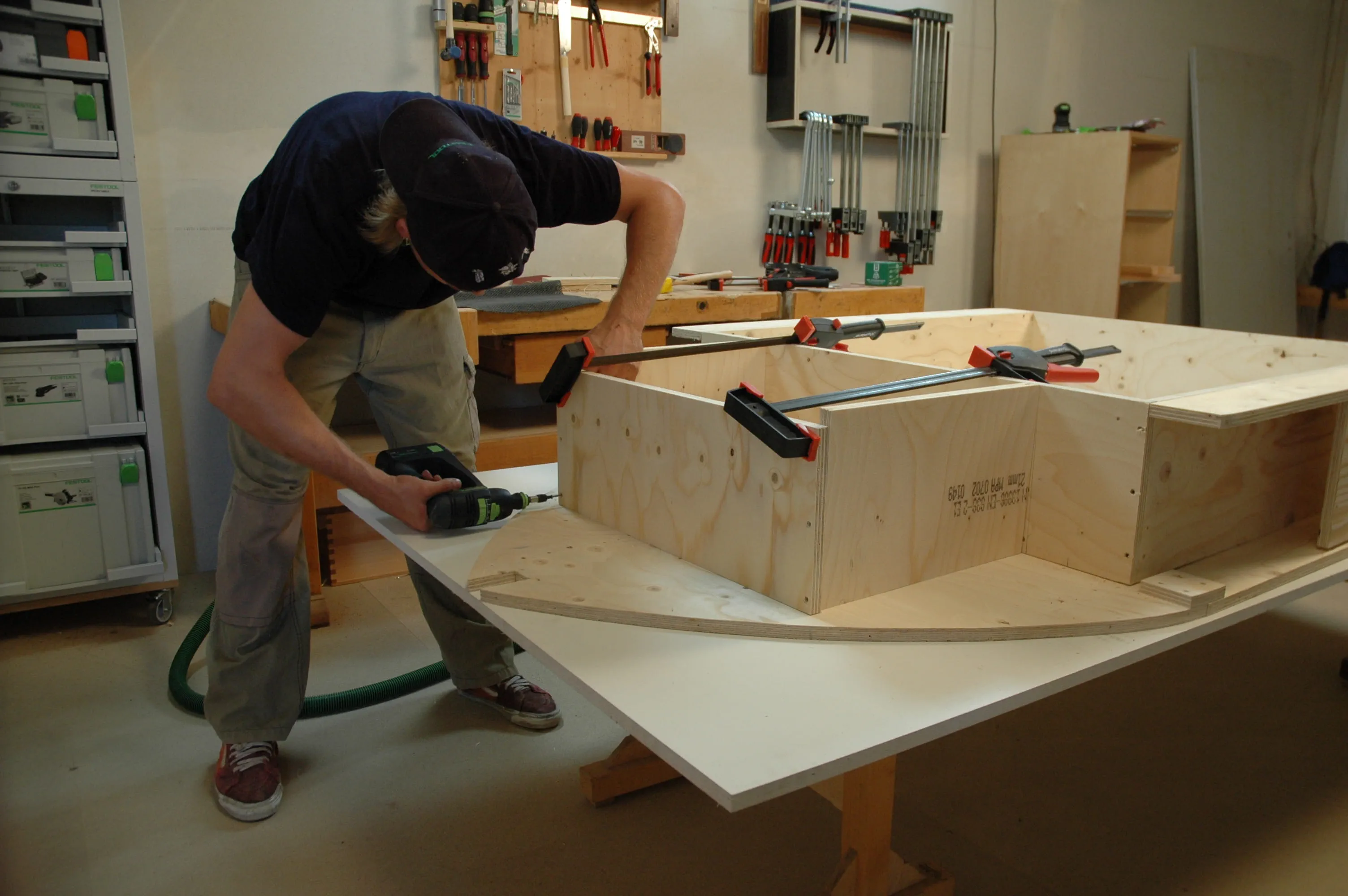

      Spænd de to længdestivere (pos. 5) og afstivningen sammen med sandkassen, og skru det hele fast.

      +

    • Trin 7

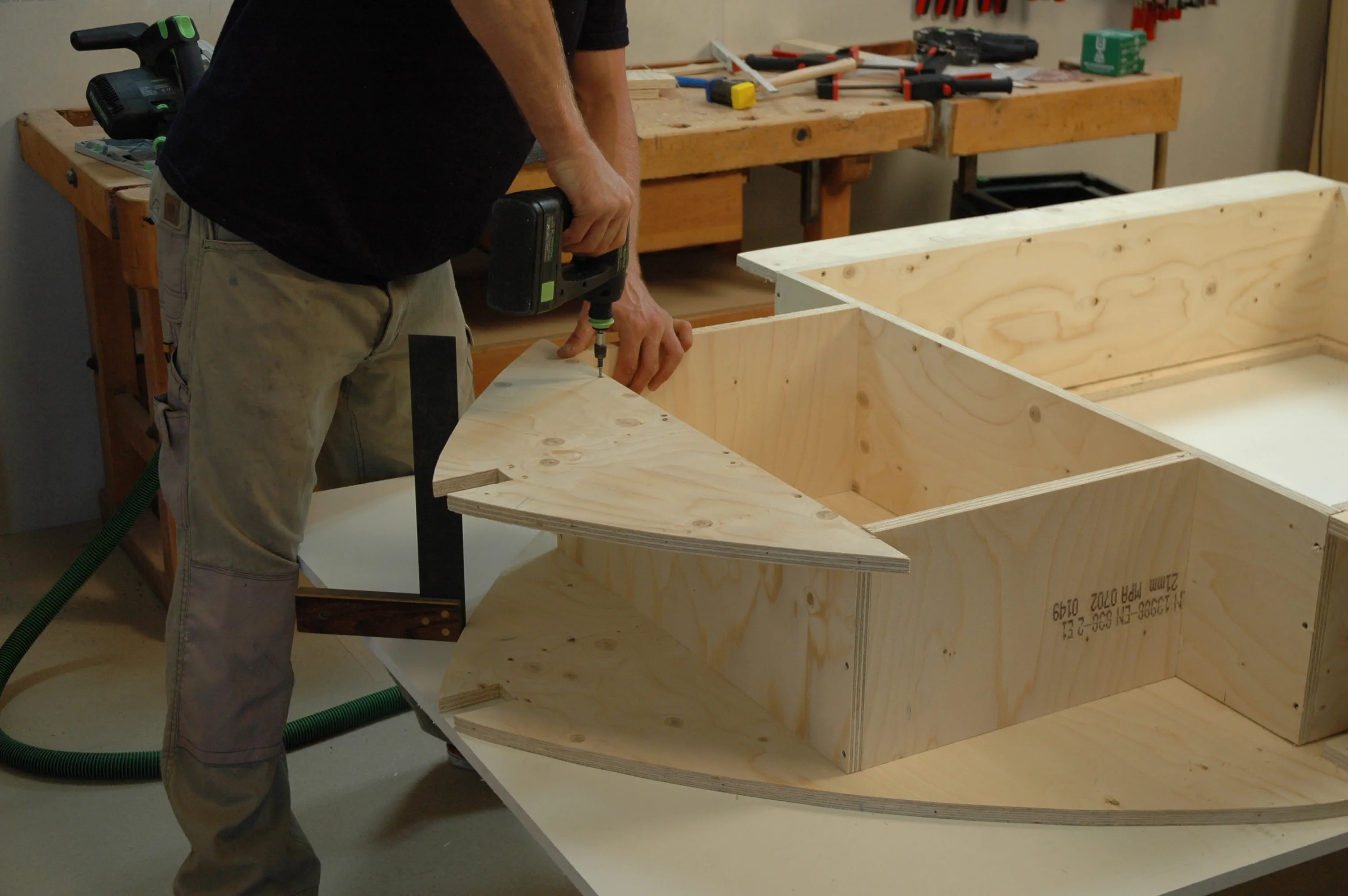

      Front- og hækbundpladerne (pos. 8) justeres parallelt med dækket og skrues fast. Dæk og underkonstruktion forbindes med hinanden med kvadratiske lister.

      +

    • Trin 8

      Skær disse lister til i målene angivet i materialelisten. De skrues på langs i sandkassen og på tværs på front og hækafstivning.

      +

    • Trin 9

      Juster de to fastgørelsesplader til hoved og hale (pos. 10) mellem dæk og bundplade, og skru dem begge fast.

      +

    • Trin 10

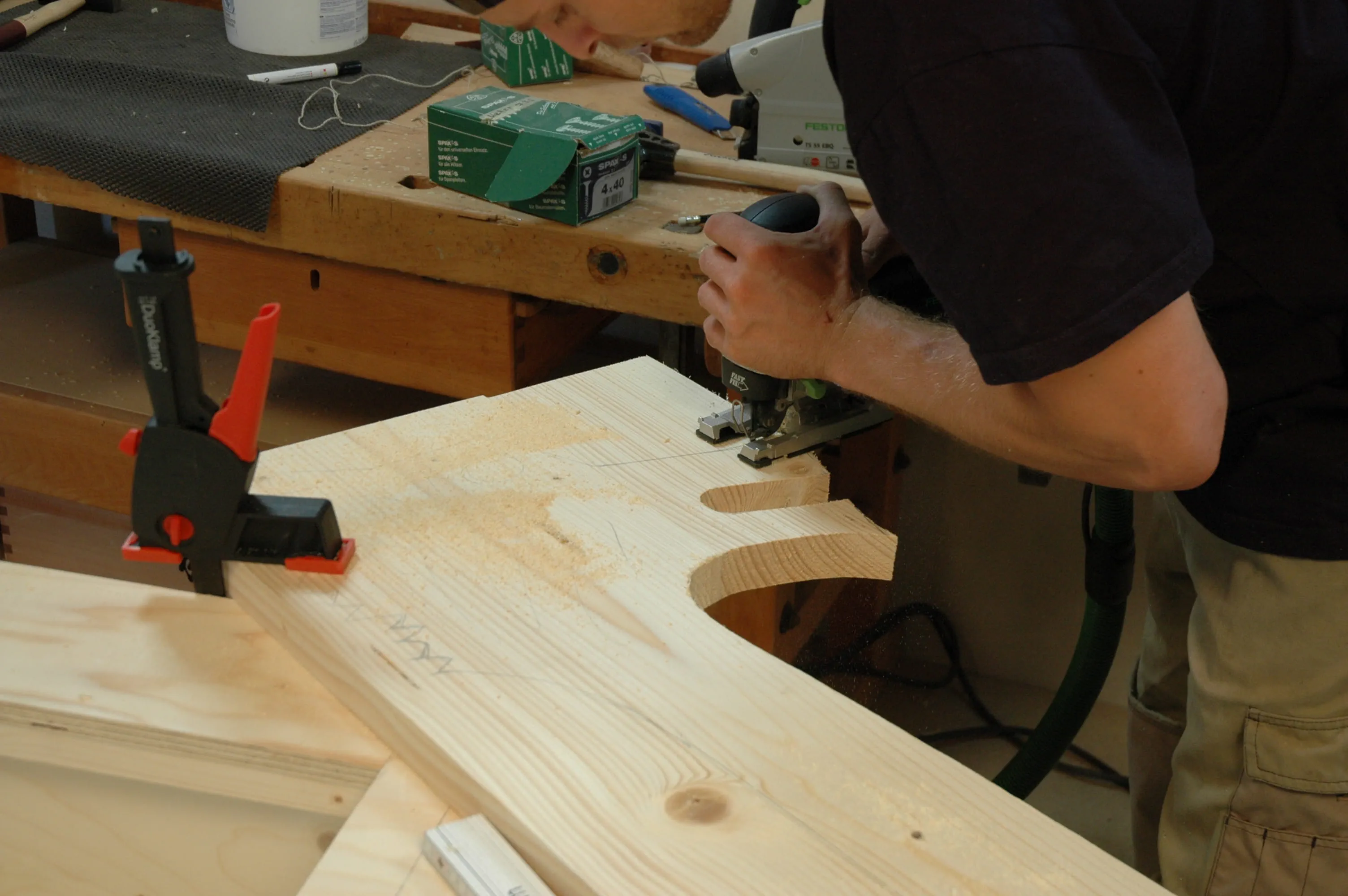

      For at kunne lave dragehovedet større limes en rest af planken på som snude. Tegn hovedets og halens form op med en blyant. Skær så konturerne ud med stiksaven. Benyt en kurvesavklinge, og sav langsomt.

      +

    • Trin 11

      Derved sparer du en større efterbearbejdning. Kanterne på hovedet og halen afrundes med en håndslibeklods eller en kantfræser. Som tænder kan du sætte dyvler eller grenstykker i dragens gab. Hvis du har en snittekniv, kan du snitte skælagtige fordybninger i hoved og hale.

      +

    • Trin 12

      De fire fastgørelseslister (pos. 11) skæres skråt (30 grader) med en bordrundsav. Skær disse lister til i det angivne mål.

      +

    • Trin 13

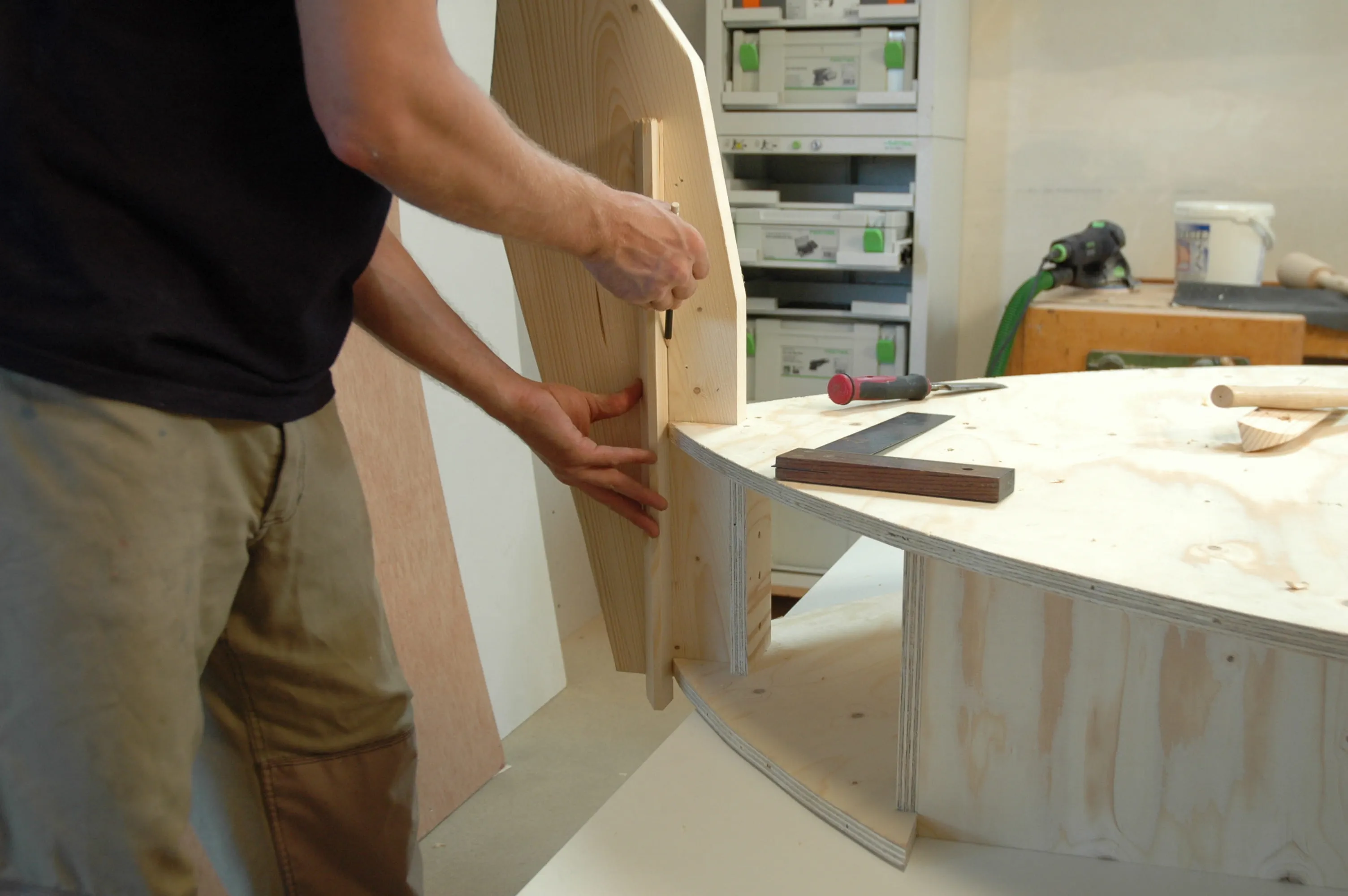

      Skru hovedet og halen fast på skibsskroget. Afmærk den kant lodret, som fastgørelseslisterne skrues på. Skru de fire lister fast. Tegn midterstregen på sidedækpladen, hvor skibssidens dele støder sammen. Mål fra denne midterstreg ud til hoved og hale længden af de enkelte skibssideplader.

      +

    • Trin 14

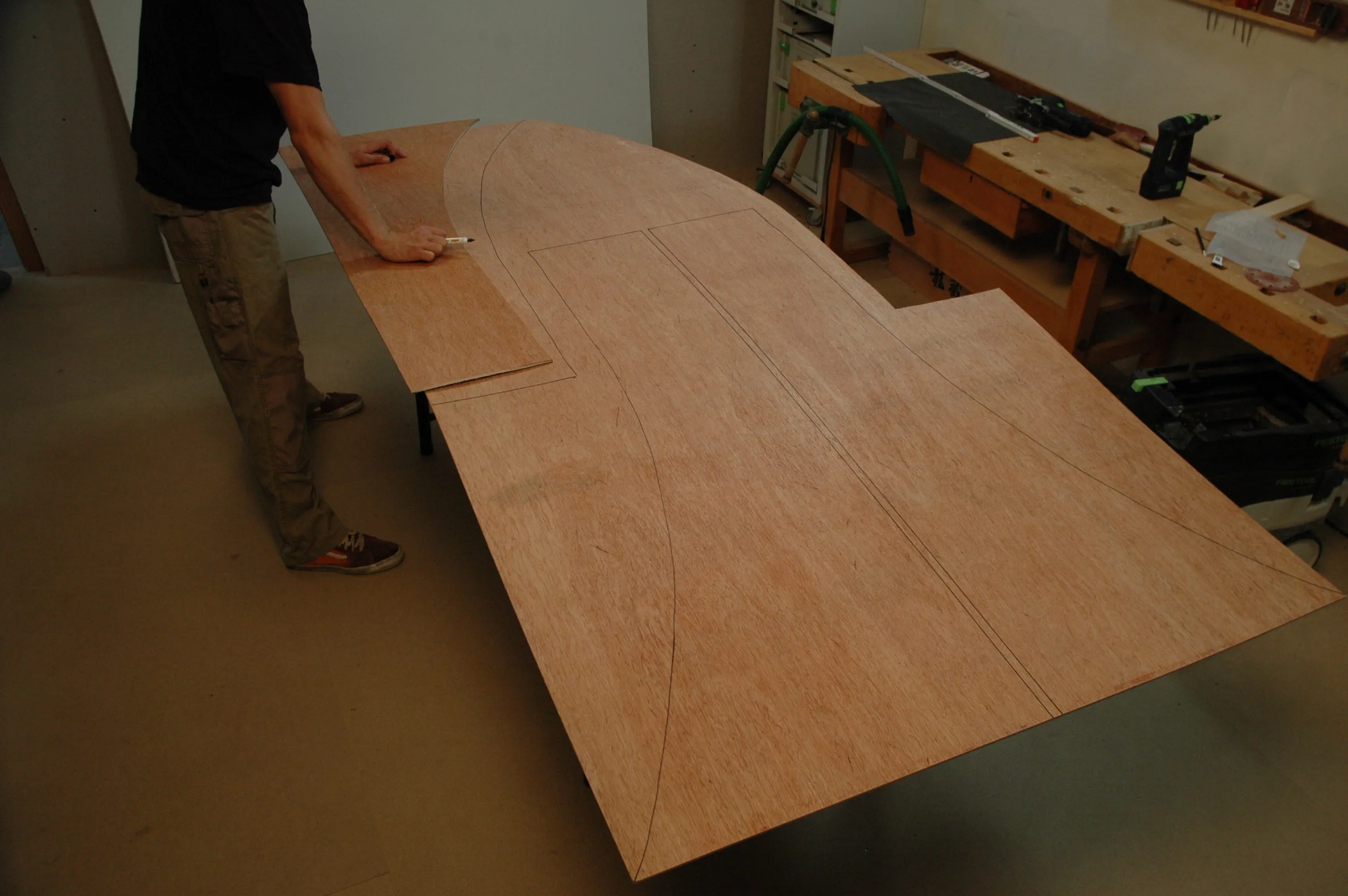

      Overfør målene til 6 mm-krydsfinerpladen. Der skal lægges 10 mm til længden. Smiget tegnes i fri hånd med en blyant. Skær den første skibsside ud, og benyt denne skibsside som skabelon til at tegne de øvrige tre. Afgrat alle kanter med en håndslibeklods. Kanten, der støder op mod hoved og hale, høvles 30 grader skrå med en mobil høvl.

      +

    • Trin 15

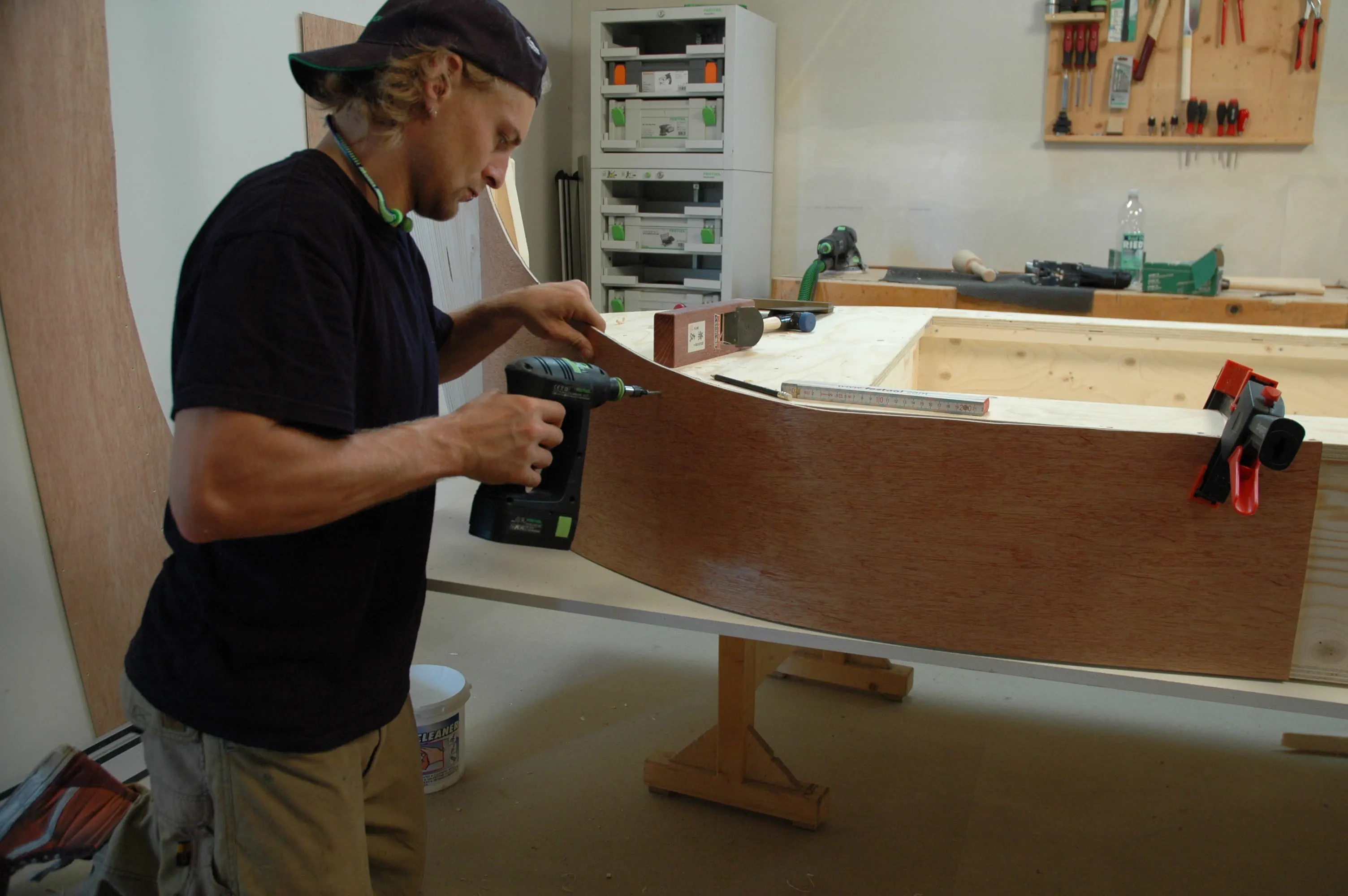

      Hold den første krydsfinerplade mod skibet, og afmærk skruernes positioner. Skru de første to plader fast. Når du skruer de andre to plader fast, vil du bemærke, at der opstår en overlapning i midten. Tegn dette overlap op på den fastgjorte plade, og løsn den så meget, at den står et stykke frit ud fra skibet. Sav denne overskydende længde af med stiksaven, eller høvl den væk med den mobile høvl.

      +

    • Trin 16

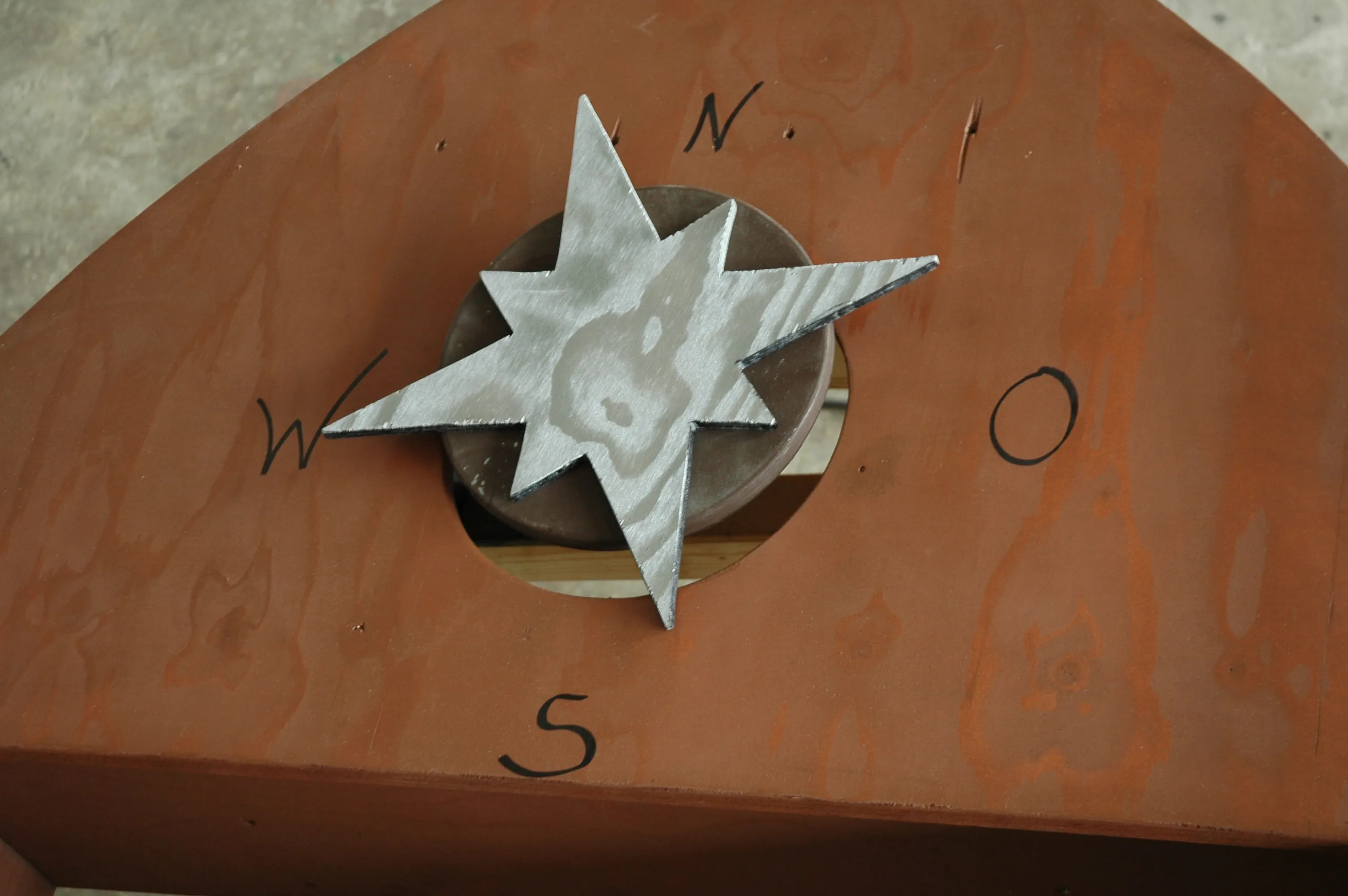

      Skjoldene saves ud med stiksaven. Med stiksaven kan du skære luger ud i dækket og benytte hulrummene nedenunder som opbevaringsrum.

      +

    • Trin 17

      Kun fantasien sætter grænser for lugedækslets udformning. Slib alle dele, der skal males, med korn P 180.
      Ved bemalingen rådes du til at skrue de fire skibssideplader af og male dem enkeltvis.

      +

    • Trin 18

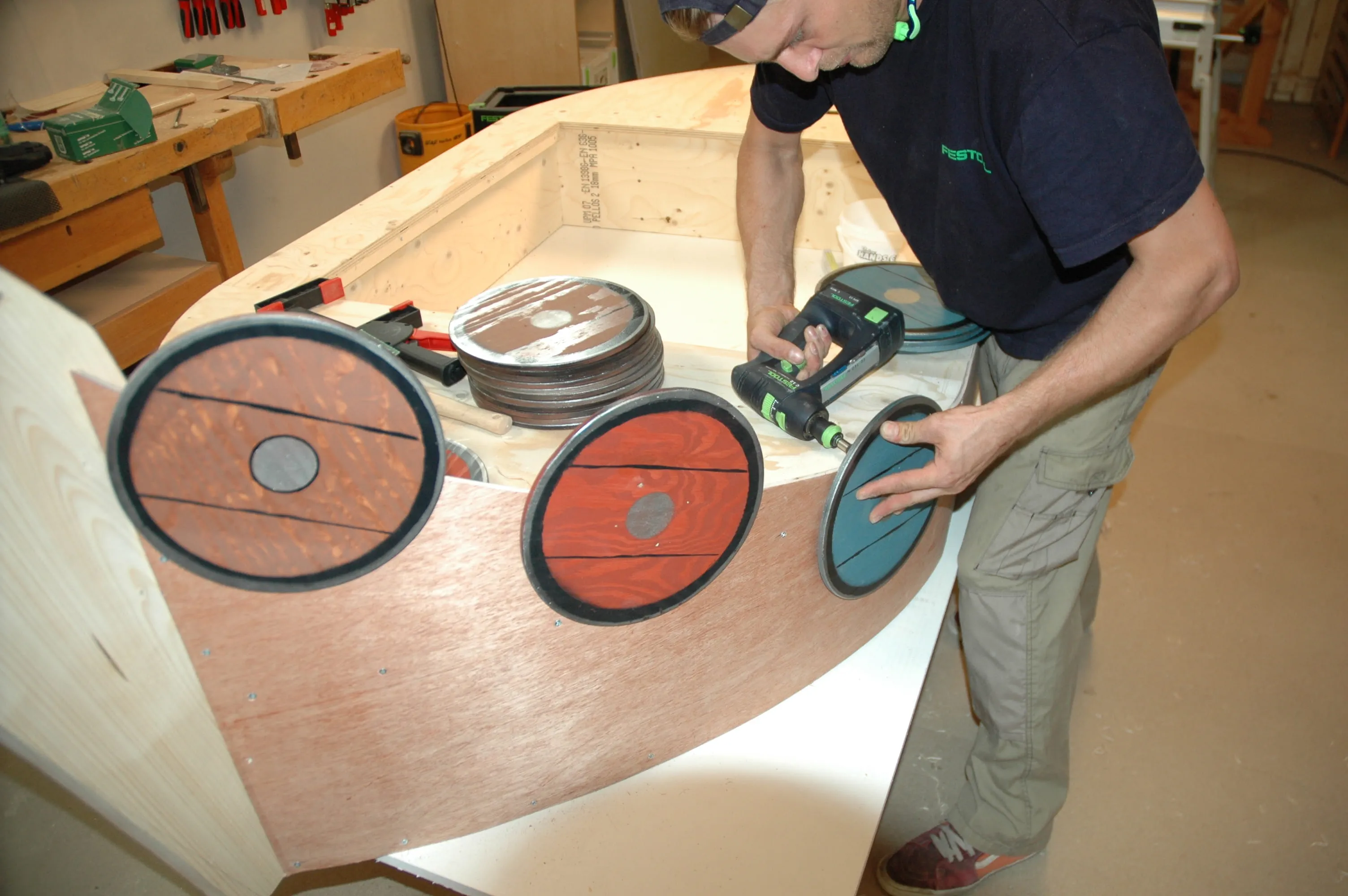

      Mal først enkeltdelene med grundmaling, og udfør farvefinesserne målrettet med spraydåse og pensel. Når alt er malet, skrues skjoldene på skroget.

      +

    Overfladetip

    Som grundmaling har vi brugt en træbeskyttelsesmaling på naturoliebasis. Denne maling dækker rigtig godt og har en åbenporet overflade efter hærdning. Det betyder, at den fortsat tillader en vis udveksling af fugt mellem træ og omgivelser, og derudover følger den træets bevægelser ved udvidelse og svind. Det bevirker, at der ikke opstår overfladerevner, og at malingen ikke skaller af. Når grundmalingen er tørret, skal man fremhæve konturerne og detaljerne lidt efter lidt med spraydåse og pensel. Til arbejdet med spraydåsen fremstilles forinden skabeloner af karton, som kun blotlægger den del af overfladen, som skal bemales. Hvis du ønsker at give alle detaljerne på sådan et skib kulør, indebærer det ganske vist en hel del arbejde, men dine børns glæde vil fuldtud kompensere for det.
