Hundehus

Din hunds privatbolig
hundehus

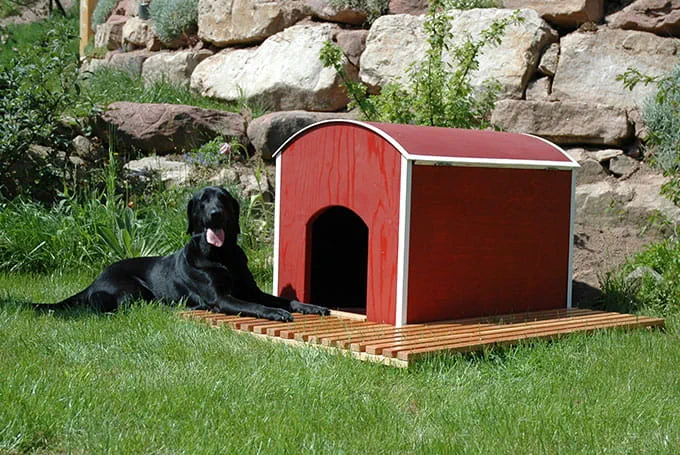

Ethvert dyr har brug for sit eget område, sit territorium, sin hule, sit hus. Et logi i moderne stil er grundlaget for vores arbejdstegning hundehus. For din hunds liv er det vigtigt, at den har et retrætested, et sted der kun tilhører den, hvor den kan gnave sine kødben, gemme sit legetøj eller bare hvile sig i fred og ro. For at skabe et sådant sted har vi designet et hundehus, som med den dobbeltvæggede konstruktion med isolering yder ly, læ og varme, også på kolde dage. Husets mål er afstemt efter en hund i labradorstørrelse, men det er nemt at tilpasse størrelsen til mindre eller større hunde. Byggeriet er et lille familieprojekt. Ved de fleste arbejdsopgaver er det en fordel at have hjælpende hænder. Med lidt tålmodighed kan selv mindre øvede gøre deres hund en stor glæde.

    Materialer

    Bundplade
    • Position 1*: 1 x; underside længde: 966; bredde: 656; tykkelse: 4; støbekrydsfiner
    • Position 2: 1 x; overside; 900 x 590 x 4; støbekrydsfiner
    • Position 3: 2 x; længdeliste 900 x 35 x 4; gran; støbekrydsfiner
    • Position 4: 3 x; tværliste 520 x 35 x 20; lærk
    • Position 5: 1 x; tærskel; 320 x 33 x 24; lærk

    For-/bagvæg

    • Position 6: 2 x; yderside; 695 x 638 x 9; konstruktionskrydsfiner 100
    • Position 7: 2 x; inderside 695 x 590 x 4; støbekrydsfiner
    • Position 8: 4 x; sideliste; ca. 590 x 35 x 20; lærk
    • Position 9: 4 x; øverste bueliste: ca. 350 x 35 x 20; lærk
    • Position 10: 2 x; dørsideliste; 325 x 35 x 20; lærk
    • Position 11: 2 x; dørbueliste; ca. 210 x 35 x 20; lærk

    Sidevægge

    • Position 12: 2 x; yderside; 966 x 551 x 9; konstruktionskrydsfiner 100
    • Position 13: 2 x; inderside948 x 551 x 4; støbekrydsfiner
    • Position 14: 4 x længdeliste; 448 x 35 x 20; lærk
    • Position 15: 6 x; tværliste; 481 x 35 x 20; lærk

    Tag

    • Position 16: 1 x; overside; 990 x 760 x 4; konstruktionskrydsfiner 100
    • Position 17: 1 x; underside; 900 x 670 x 4; støbekrydsfiner
    • Position 18: 3 x; spær; 635 x 140 x 18; støbekrydsfiner
    • Position 19: 2 x; kantliste; 900 x 35 x 30; lærk

    Beslag

    • Position 20: 4 x; hjørneliste hvid; 590 x 25/25 x 2; Kunststof
    • Position 21: 4 x; bladhængsel, galvaniseret

    Underrist (mål tilpasses individuelt)

    • Position 22: 4 x; bærebjælke; 1450 x 50 x 60; lærk
    • Position 23: 8 x; lægter lange; 1650 x 80 x 20; lærk
    • Position 24: 7 x; lægter korte; 650 x 80 x 20; lærk
     Alle mål i mm
    * Position på skitsen

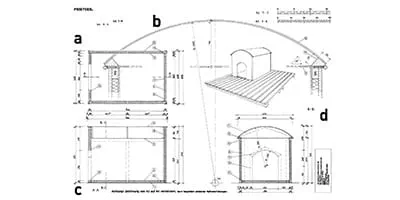

    Byggetegning

    Grundrids & snit M 1:4
    Tagdetalje M 1:1
    a: Grundrids
    b: Tagdetalje
    c: Snit A-A
    d: Snit B-B

    Til download
    Maskiner
    Tilbehør

    Øvrigt værktøj:



    • Spidsbor
    • Pensel
    • Tape
    • Patronpresse
    • Håndsav



    Fremgangsmåde

    Dit hundehus trin for trin
    • Trin 1

      Få skåret krydsfinerpladerne til efter angivelserne i materialelisten. Hvis du selv vil tilskære enkeltpladerne, er det lettest at lægge lægter som underlag på gulvet og så skære pladerne til med en dyksav og en føringsskinne. Det har vist sig, at det er hensigtsmæssigt at begynde med at fremstille de to sidevægge

      +
    • Trin 2

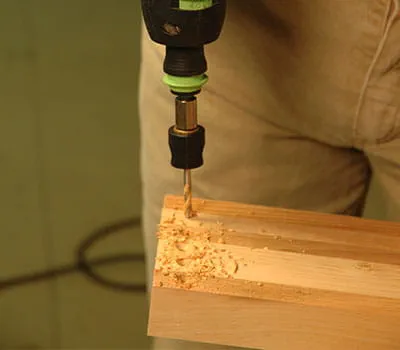

      og bunden. Skær tømmerstykkerne (pos. 3, 4, 8, 14, 15) til i de angivne mål. Hvis du kun har andre tværsnit til rådighed, kan du tilskære i det krævede mål med en bordrundsav. Mærk borehullernes positioner op på tømmerstykkerne, inden hullerne bores. Skru de enkelte rammer til underkonstruktionen sammen (skruestørrelse 4,5 x 80 mm).

      +
    • Trin 3

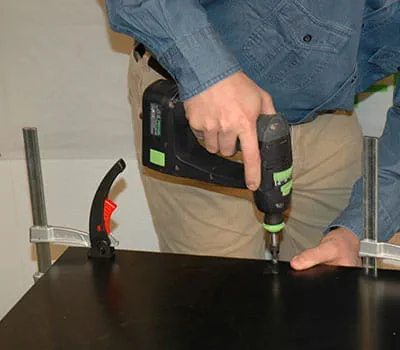

      Når rammerne til underkonstruktionen er skruet sammen, lægger du de indvendige beklædninger (pos. 2,7,13) på. Fiksér pladerne med tvinger, og bor hullerne til skruerne. Skru pladerne på underkonstruktionen med Spax (3,5 x 20 mm).

      +
    • Trin 4

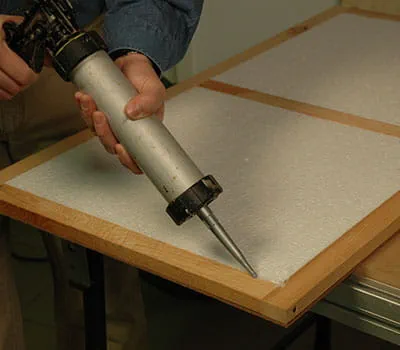

      Når alle indvendige plader og bundpladen (pos. 1) er skruet fast, skærer du styroporisoleringen til og lægger pladerne ind i felterne. Tegn positionerne på underkonstruktionen op på de udvendige beklædninger (pos. 6, 12). Disse limes sammen med resten af væggen (PU‑lim). Nu spændes væggens enkeltdele sammen med tvinger.

      +
    • Trin 5

      Tegn midtpunktet for tagrundingens og dørens radius op på gavlens yderbeklædning. Lav en enkel passer af en strimmel krydsfiner (bor et hul til blyanten i enden, mål radius fra blyantspidsen og bagud, og bor et hul D = 3,5). Skru passeren fast i det afmærkede midtpunkt gennem dette hul.

      +
    • Trin 6

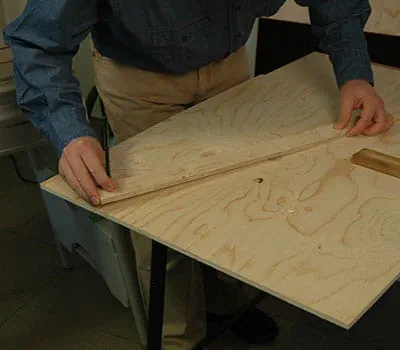

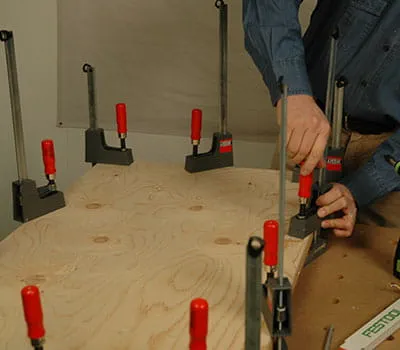

      Nu kan tagrundingen og rundingen over indgangsdøren tegnes op. Med en stiksav (kurvesavklinge) skærer du nu disse to rundinger ud og derefter den øverste bue på den bageste gavlvæg. Sav også denne rundt ud med stiksaven. Buen kan også overføres direkte fra 1:1-tegningen.

      +
    • Trin 7

      Spænd de to gavle sammen, og slib den øverste bue med groft slibepapir. Hvis du har en overfræser med kopiring, kan du også fræse gavlvæggens rundinger. Tegn positionerne på underkonstruktionen (pos. 10, 11) op på gavlsiderne.

      +
    • Trin 8

      Her er det vigtigt, at lægterne rager så langt ud, at der dannes en lukket overkant, når den runde kontur senere skæres ud. Mål med en vinkelmåler det nøjagtige gradtal, i hvilket listerne skal saves over. Indstil vinklen på parket-/laminatsaven, og skær den første ende af listerne af.

      +
    • Trin 9

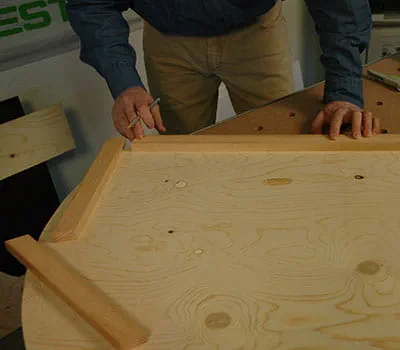

      Læg de tilskårne lister på de tidligere markerede positioner, streg den nøjagtige længde op, og skær dem over.

      +
    • Trin 10

      Lim nu listerne fast på gavlbrættet stykke for stykke. På det forreste gavlbræt fastgøres listerne på samme måde. Tilpas også listerne på døren, og lim dem fast. I det næste trin indpasses styroporpladerne og den indvendige beklædning.

      +
    • Trin 11

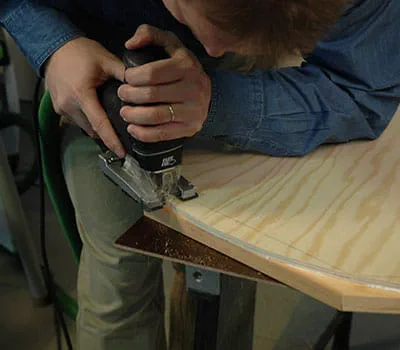

      Når begge gavlvægge er samlet komplet, saves den indvendige beklædning og underkonstruktionen af langs rundingerne med stiksaven. Læg gavlsiderne på tagkonstruktionens spær (pos. 18), og overfør den øverste runding. Skær spærene ud med stiksaven.

      +
    • Trin 12

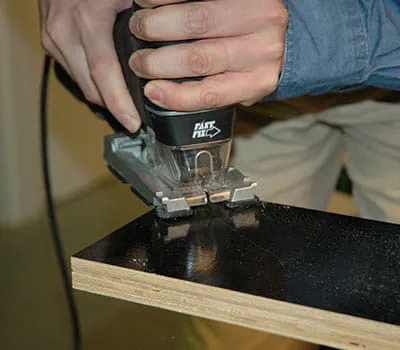

      For at opnå en nøjagtig snitkant skal stiksavens pendulslag indstilles på stilling 1. Skær tagafslutningslisterne skråt til i længden med bordrundsaven. Ved snit på langs i massivt træ er det absolut påkrævet at bruge en grov savklinge. Skær listerne af i længden med bordrundsaven.

      +
    • Trin 13

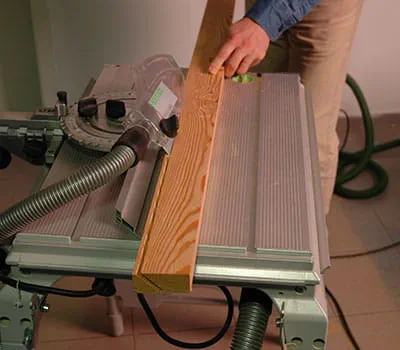

      Tegn bredden af afslutningslisterne op på spærene, og sav hjørnerne af med bordrundsaven. Afmærk forbindelseshullerne til skruerne mellem afslutningslisterne og ribberne, og bor hullerne (D = 4 mm). Skru spærene og afslutningslisterne sammen med hinanden. Spærene og tagets yderbeklædning limes sammen med hinanden.

      +
    • Trin 14

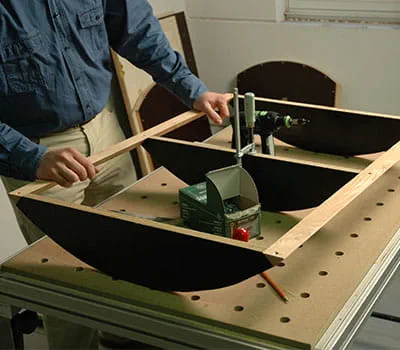

      For at gøre den senere positionering lettere er det vigtigt, at du tegner tagudhænget op. Vi bruger igen PU‑lim til limningen. I dette arbejdstrin skal to personer arbejde sammen. Det tilrådes også først at indøve det hele "tørt" (uden lim). Smør lim på spærene, og fiksér beklædningen ved den ene yderkant.

      +
    • Trin 15

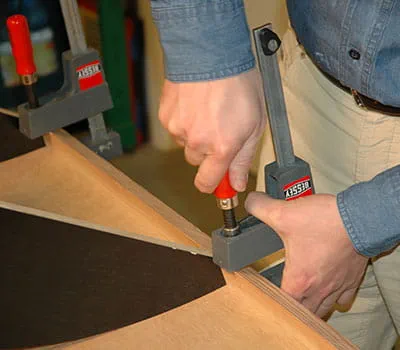

      Rul underkonstruktionen af med tryk på beklædningen, og fiksér den først i midten og derefter på den anden afslutningsliste med tvinger. For at opnå et godt resultat skal der anbringes så mange tvinger som muligt. Hvis der kan konstateres spalter efter tørringen, skal disse tætnes med silikone inde i taget.

      +
    • Trin 16

      Afmærk bladhængslernes position på tagets indvendige beklædning (pos. 17), og sav udsparingerne, der svarer til hængslernes materialetykkelse, ud med stiksaven. Skru nu den indvendige beklædning fast på taget. Bor forbindelseshullerne (D = 4,5 mm) mellem de enkelte vægge, og skru huset sammen.

      +
    • Trin 17

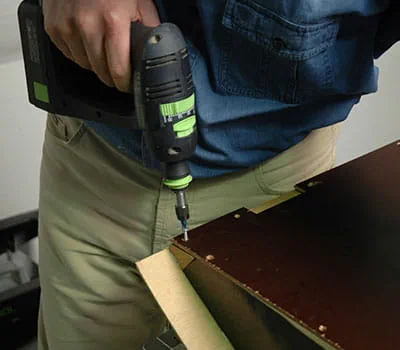

      Når nu taget er lagt på og rettet til, skal hængslernes position tegnes på. Markér væggens yderside på hængslernes underkant med et spidsbor. Tag taget af igen, og skru hængslerne fast. Nu kan det komplette hus monteres og alle kanter og hjørner efterslibes. Adskil huset igen, og slib alle udvendige flader med en excentersliber.

      +

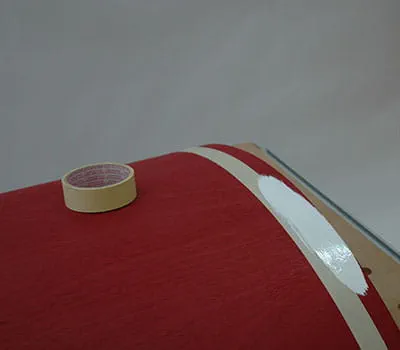

    • Trin 18

      Sidste slibning P 180. Nu males fladerne med en vandfast lasur eller lak efter eget ønske. Følg producentens forarbejdningsanvisninger! Med en listesav skærer du kunststofvinkler af, der fastgøres permanent på husets hjørner med PU‑lim (Pattex X‑PERT). Brug tape til at fiksere dem med. Afdæk tagets forkant med tape, og mal kanten hvid.

      +

    Limtip

    Polyuretanlim (kort PU‑lim) er på grund af dens høje vejrbestandighed særlig velegnet til anvendelse udendørs. Man kan købe den i tuber, patroner (som silikone) eller i flasker. Den egner sig til limning af træ med træ, træ med kunststof, træ med metal, træ med beton og meget mere. Det er vigtigt, at en af de to limeflader er sugende. PU‑lim kræver fugtighed for at hærde, hvorfor den også egner sig til limning af fugtig træ.
