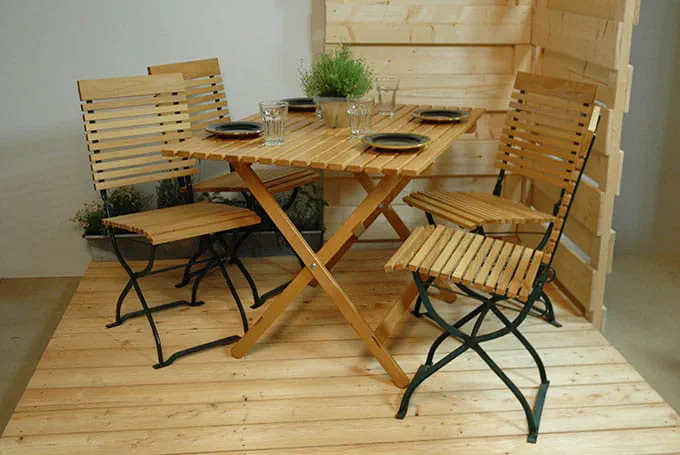

Haveklapbord
Bemærkninger om materialerne
For at forenkle dit valg af træ har vi tilføjet et trætip i slutningen af siden. Til det viste bord er der brugt robinie. Limen er fra Ponal og hedder "X-PERT Turbokleber". Alle Spax-skruerne er af specialstål. Ved gevindskruerne kan der anvendes specialstål- eller messingskruer.
Materialer
Position 1*: 15 x; liste bordplade 1100 x 45 x 20 robinie (vores trætip)
Position 2: 2 x; tværliste 800 x 45 x 20 robinie
Position 3: 2 x; ben (med diagonalstiver) 930 x 45 x 20 robinie
Position 4: 2 x; ben 930 x 45 x 20 robinie
Position 5: 2 x; tværprofil kort 742 x 45 x 20 robinie
Position 6: 1 x; diagonalstiver kort 845 x 45 x 20 robinie
Position 7: 2 x; tværprofil lang 784 x 45 x 20 robinie
Position 8: 2 x; Sikringsklods 70 x 20 x 15 robinie
Skruer:
Position 9: 4 x; bræddebolt 50 mm M8 VA eller Me
Position 10: 8 x; skiver M8 VA eller Me
Position 11: 4 x; fjederskive M8 VA eller Me
Position 12: 4 x; møtrik M9 VA eller Me
Position 13: 30 x: Spax-skruer 60 mm længde 4 mm tykkelse specialstål
Position 14: 2 x; Spax-skruer 30 mm længde 3,5 mm tykkelse specialstål
Andet:
Position 14: 1 x; rør stiver 764 D=20 alu-rør
Alle mål i mm
* Position på skitsen

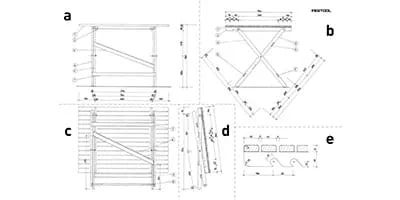

Arbejdstegning skitse
- Bordet udklappet set forfra
- Bordet udklappet set fra siden
- Bordet sammenklappet set forfra
- Bordet sammenklappet set fra siden
- Detalje bordplade
Tryk på knappen for tegning i fast målforhold
Fremgangsmåde
-

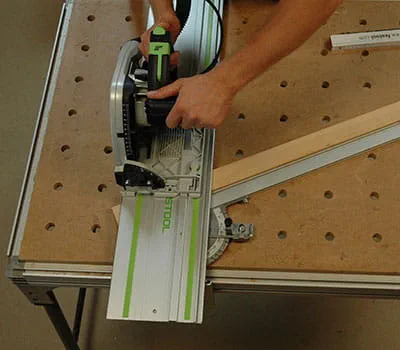

Trin 1
Skær listerne til i målene angivet i materialelisten. Ved snit på tværs af fibrene bør man anvende en fin savklinge (mangetandet eller finersavklinge). Afstivningen til understellet (pos. 6)
-
Trin 2
skæres skråt (25 grader) i begge ender. For at gøre det lettere at finde ud af hvor listerne hører til, mærkes de med nummeret fra materialelisten. Først bores 8 mm-borehullerne til klapmekanismen.
-

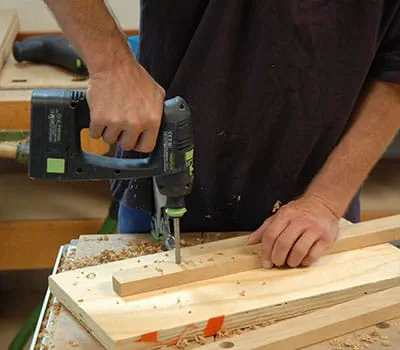

Trin 3

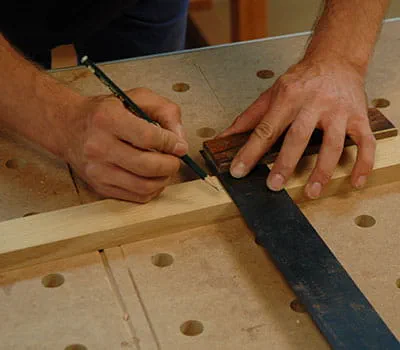

Afmærk hullernes nøjagtige positioner. Når du borer hullerne, bør du lægge et stykke affaldstræ under for at forhindre flosning ved borehullet.
-
Trin 4

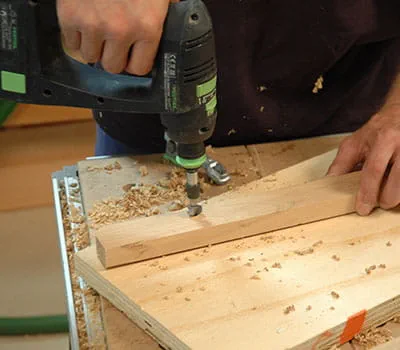

Med en konusforsænker oprømmes 8 mm-borehullerne på begge sider. Afmærk så midtpunkterne af 20 mm-hullerne. Ved boring af de to huller til højdeindstillingens stoppunkter bør du for at undgå flosning enten bore halvvejs ind fra begge sider eller spænde listen fast på et stykke resttræ.
-
Trin 4
Lim de fire vægge sammen med hinanden. Til limningen benyttes enten en vandfast trælim eller en polyuretanlim. Limfugerne kan yderligere fikseres med Spax 3,5 x 35 eller søm. Tårnspidsens vægge (pos. 12 + 13) limes sammen på samme måde.
-
Trin 6
Samlingerne på understellet er såkaldte bladsamlinger. Det vil sige, at man fjerner den halve materialetykkelse på hvert bræt og til sidst sætter begge delene sammen. Tegn de nøjagtige positioner af disse samlinger op på benene (pos. 3 + 4) og på stiverne (pos. 5, 6 + 7).
-
Trin 7
Der er forskellige måder at udarbejde samlingerne på. På de følgende fotos er der vist tre måder. Alt efter hvilke maskiner du har til rådighed, og hvilken arbejdsmåde du foretrækker, kan du enten: benytte en håndsav og et stemmejern, arbejde med dyksav
-
Trin 8

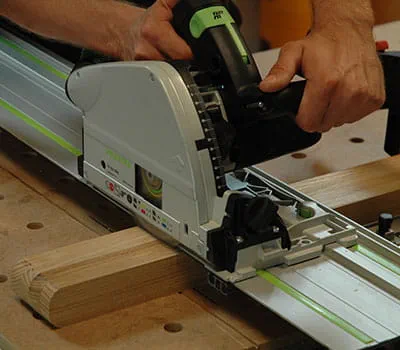

og skinne eller benytte en bordrundsav. Ved arbejde med håndværktøjet saves først nedad langs stregen, og derefter bearbejdes mellemrummet med et stemmejern. Ved arbejde med dyksav og skinne spændes listerne sammen,
-

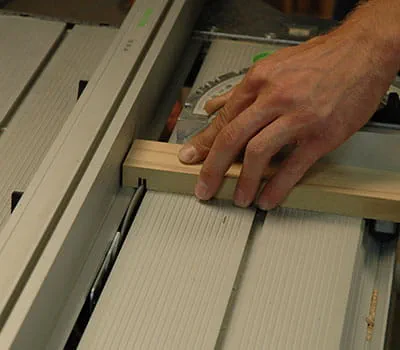

Trin 9
og dernæst saves samlingen ud med flere snit ved hjælp af dyksaven. Også ved udskæringerne på stiverne kan du benytte de to førnævnte arbejdsmåder eller bruge en bordrundsav som vist.
-

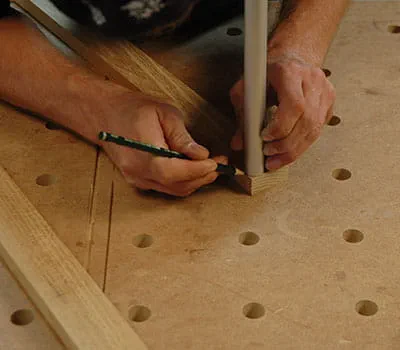

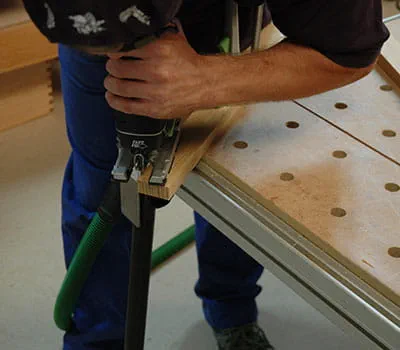

Trin 10
Tværlisterne under pladen (pos. 2) og benene (pos. 3 + 4) afrundes på hjørnerne. Tegn først rundingerne op med en rund genstand eller en passer. Med en stiksav og en fin kurvesavklinge saves rundingerne ud.
-
Trin 11
Alle lange kanter på understellet afrundes med en slibeklods eller en kantfræser. Afrund ikke de steder, hvor der senere skal være samlinger. Til limning af understellet bruges en hurtig PU-lim. Den er vandfast og hærder på ca. 5 minutter.
-
Trin 12
Lim først aluminiumsrøret ind i begge ben, og lim derefter den nederste stiver på. Spænd det hele fast med tvinger. Den anden del af stellet limes sammen på samme måde.
-

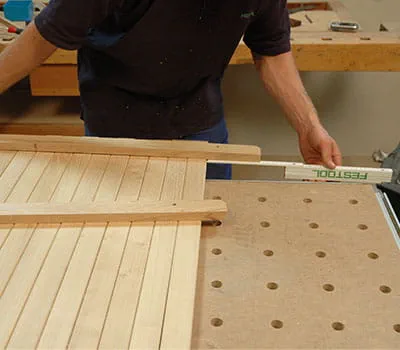

Trin 13
På tværlisterne (pos. 2) skæres stoppene til højdeindstillingen ud med en håndsav eller en stiksav. Afrund nu alle bordpladens lister (pos. 1). Læg så listerne med oversiden nedad på et retvinklet underlag, og skub dem sammen. En tværliste (pos. 2) lægges på i plan i den ene side, og med en tommestok
-
Trin 14
måles overlængden. Divider dette mål med antallet af listemellemrum. Resultatet er det nøjagtige mål for mellemrummet mellem pladens lister. Tilskær afstandsklodser med dette mål, som bruges, når pladen skrues sammen. Spænd den første liste fast med en langsgående kant og en tværkant flugtende med underlagets yderkant.
-

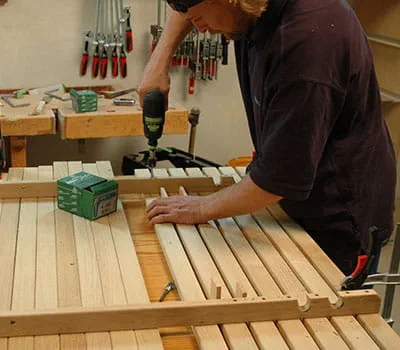

Trin 15

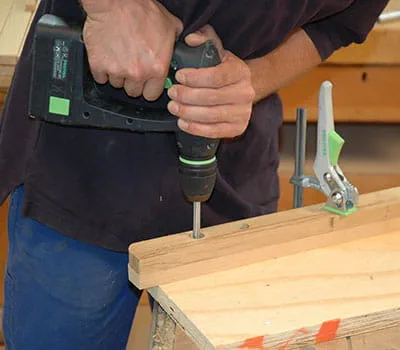

Læg alle lister sammen, og tegn afstanden mellem tværlisterne ind udefra. Start med at skrue den første og den sidste liste fast. Læg derefter de andre lister ind med afstandsklodserne en efter en, forbor 4,5 mm-huller i tværlisterne, og skru listerne fast med Spax 4 x 60.
-
Trin 16
Fjern alle limrester med et skarpt stemmejern, og efterslib ru steder med en excentersliber og en håndslibeklods. Den sidste slibning inden overfladebehandlingen bør udføres med korn P 180. Hele bordet behandles første gang med en vejrbestandig olie. Når denne er tør, slibes med slibepapir
-
Trin 17
korn P 240. Derefter påføres yderligere et til to lag olie med en klud. Til sammenskruning af stellets dele anvendes specialstål- eller messing-møbelskruer eller maskinskruer. På de steder, hvor møtrikken berører træet, og mellem understellets to bevægelige dele lægges skiver imellem. Brug selvlåsende møtrikker, eller
-

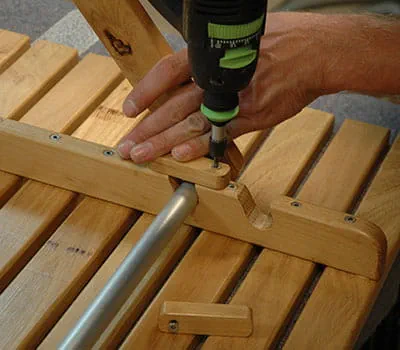

Trin 18

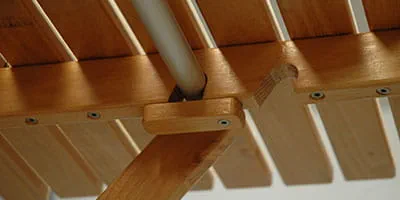

læg fjederskiver under møtrikkerne for at forhindre, at disse løsner sig af sig selv. For at man også kan løfte bordet, skal der skrues to træklodser (pos. 9) som sikringer under de to stop. Disse klodser skrues på enten foran eller bagved og forhindrer, at aluminiumsrøret kan glide ud af stoppet.
