Fuglehus

En fryd for øjet og foderplads på kolde vinterdage
fuglehus

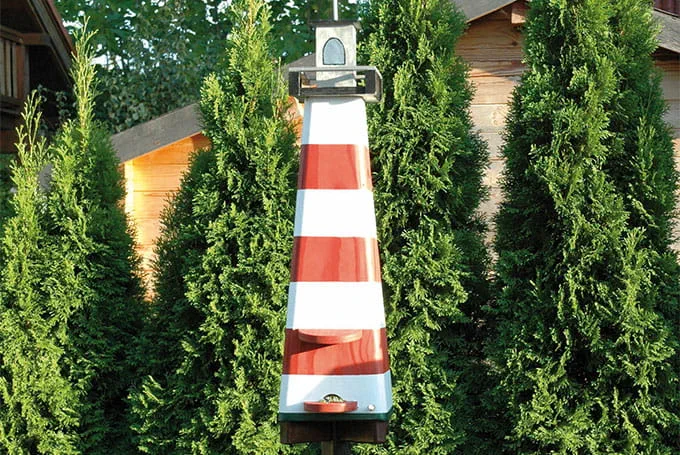

For mange er det en selvfølge at hjælpe havens småfugle gennem den kolde årstid. Især om vinteren er det en glæde at sidde og betragte livet ved foderbrættet. Vores fuglehus kan laves i mange varianter. Som tårn, bindingsværkshus eller lade – alt er muligt. Det vigtigste er imidlertid interiøret eller foderslisken af plastrør. Via denne slisk tilføres netop så meget foder ned i truget, som bliver spist op af fuglene, og det er ikke længere muligt for fuglene at forurene foderet ved at klatte i det. Vinduer, døre, siddepinde, tage og alle andre påbygningsdele kan du også udforme individuelt efter egen smag. Vores fuglehus er et fyrtårn i miniformat. Grundmaterialet er vandfast limede krydsfinerplader i tykkelserne 15 og 6 mm. Til alle forskruninger bruger vi rustfri skruer. Foderslisken består af almindelige afløbsrør, der fås i byggemarkedet.

    Materialer


    Træmateriale:
    • Position 1*: 2 x; væg længde: 592; bredde: 207; tykkelse: 15; krydsfiner
    • Position 2: 2 x; væg 592 x 177 x 15 krydsfiner
    • Position 3: 1 x; bund stor 208 x 208 x 15 krydsfiner
    • Position 4: 1 x; bund lille 177 x 177 x 15 krydsfiner
    • Position 5: 1 x; fodertrug halvcirkel D=100 krydsfiner
    • Position 6: 1 x; halvtag D=120 krydsfiner
    • Position 7: 2 x; side rørholder 120 x 100 x 15 krydsfiner
    • Position 8: 2 x; bund rørholder 90 x 50 x 15
    • Position 9: 1 x; rørstøtte 80 x 38 x 15 krydsfiner
    • Position 10: 1 x; platform 150 x 150 x 15 krydsfiner
    • Position 11: 1 x; fastgørelse tårnspids 58 x 58 x 15 krydsfiner
    • Position 12: 2 x; væg tårnspids 120 x 70 x 6 krydsfiner
    • Position 13: 2 x; væg tårnspids 120 x 58 x 6 krydsfiner
    • Position 14: 1 x; tag tårnspids 90 x 90 x 6 krydsfiner
    Skruer
    • Position 15: 17 x; SPAX længde: 35; tykkelse: 3,5
    • Position 16: 4 x; SPAX længde: 25; tykkelse: 3,5
    • Position 17: 2 x; SPAX længde: 16; tykkelse: 3,5
    Øvrige materialer
    • Position 18: 1 x; reduktionsstykke 75 x 50 kunststof
    • Position 19: 1 x; rør 250 x 50 kunststof
    • Position 20: 1 x; rør 150 x 50 kunststof
    • Position 21: 1 x; bøjning 30° bredde: 50 kunststof

    Alle mål i mm
    * Position på skitsen

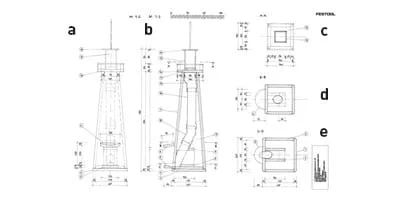

    Arbejdstegning skitse


    1. Snit set forfra
    2. Snit set fra siden
    3. Grundrids A-A
    4. Grundrids B-B
    5. Grundrids C-C

    Tryk på knappen for tegning i fast målforhold

    Til download
    Maskiner
    Tilbehør

    Fremgangsmåde

    Dit fuglehus trin for trin

    • Trin 1

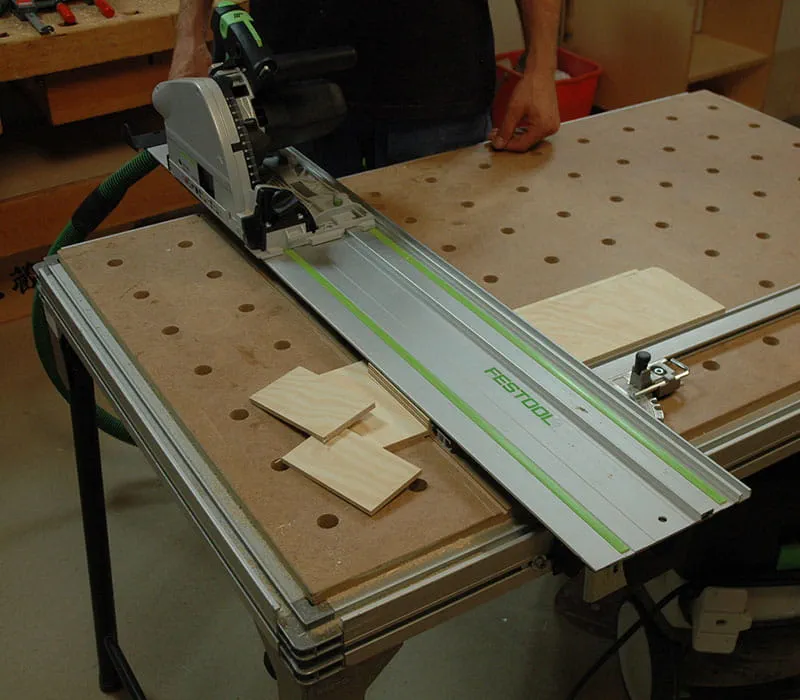

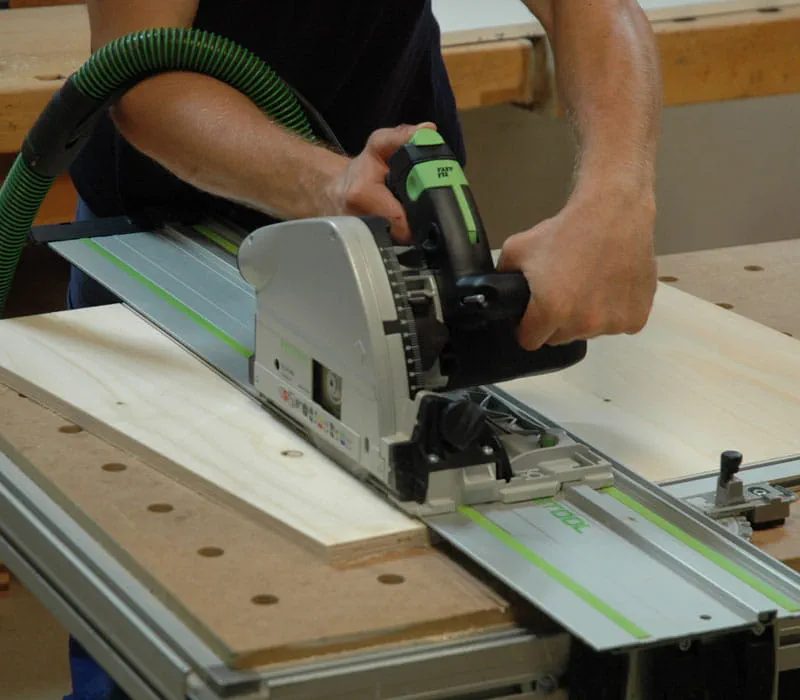

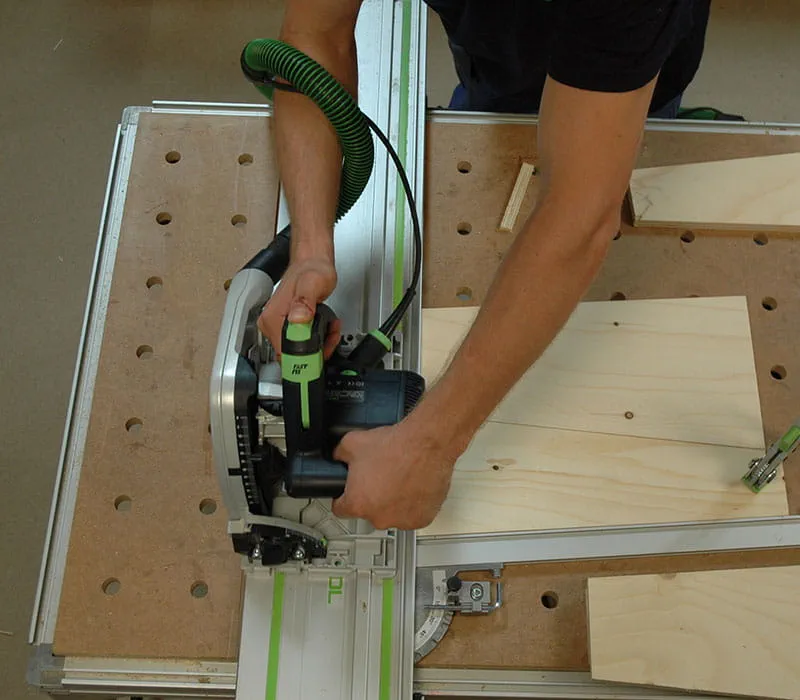

      Skær krydsfinerpladerne til i målene angivet i materialelisten med en rundsav med føringsskinne eller med en bordrundsav. Ved tilskæring med arbejdsbordet vist på billedet kan du stille anslagsskinnen 5° skråt og dermed skære husets vægge enkelt og præcist til.

      +

    • Trin 2

      Ved udskæring af de 6 mm tykke plader skal du lægge et skæreunderlag under på bordet, da minimumstykkelsen med anslagsskinnen er 15 mm.

      +

    • Trin 3

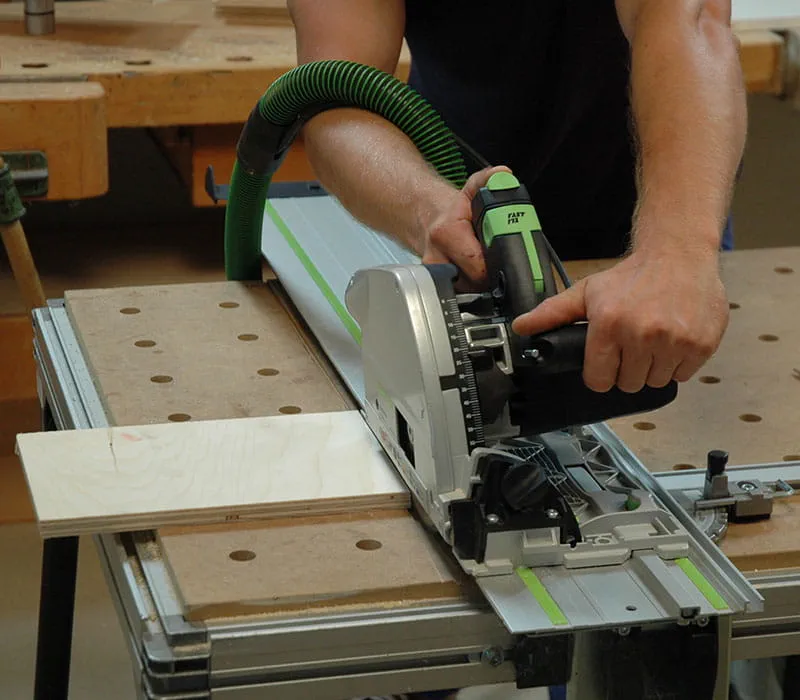

      Ved tilskæring af væggenes over- og underkant (pos. 1 + 2) hældes savklingen 5°. Det er en god hjælp at benytte et andet vægstykke som anslag.

      +

    • Trin 4

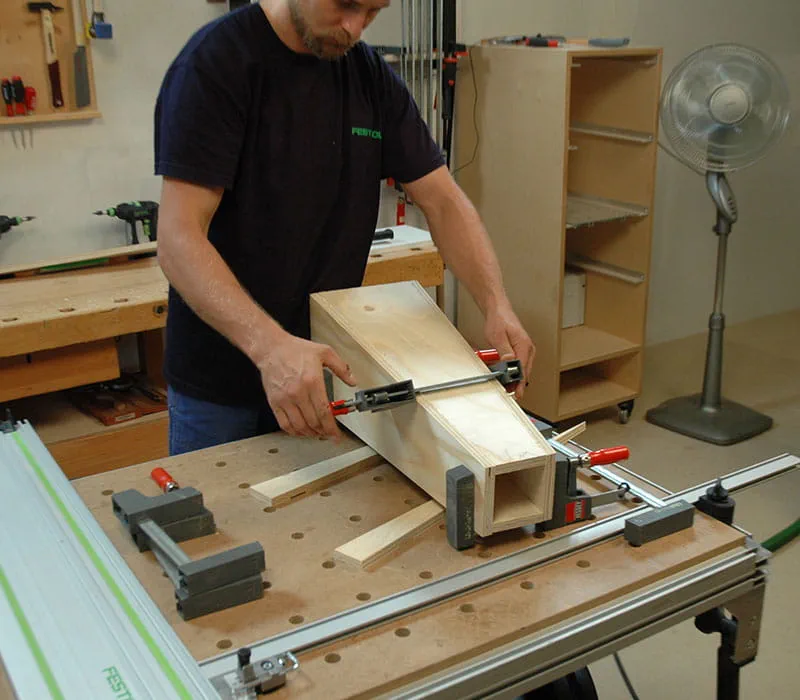

      Lim de fire vægge sammen med hinanden. Til limningen benyttes enten en vandfast trælim eller en polyuretanlim. Limfugerne kan yderligere fikseres med Spax 3,5 x 35 eller søm. Tårnspidsens vægge (pos. 12 + 13) limes sammen på samme måde.

      +

    • Trin 5

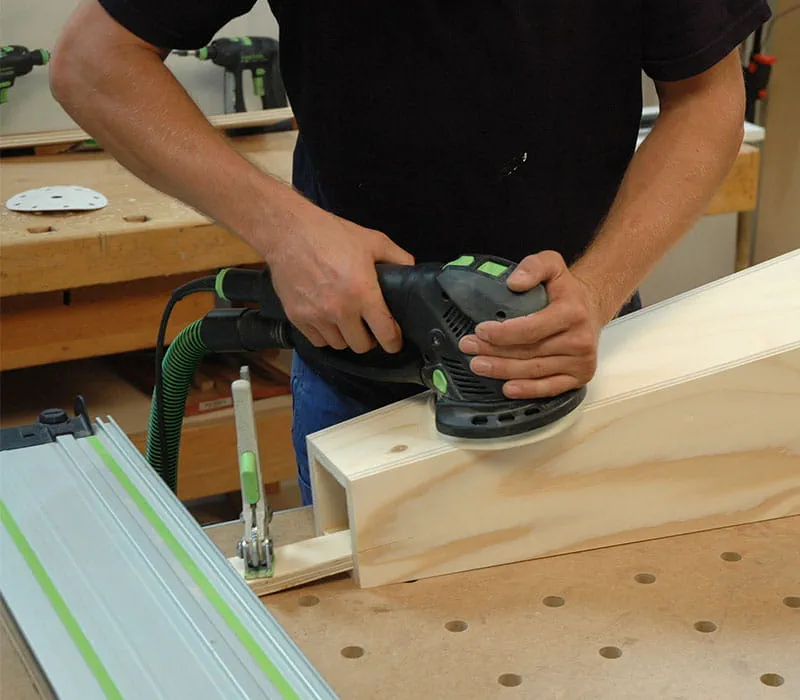

      Når limen er tør, slibes tårnets sider plane med groft slibepapir (korn P 80). Skær tårnets bundplader (pos. 3 + 4) til. Den lille bundplade skæres til, så den passer nøjagtigt mellem væggene.

      +

    • Trin 6

      Den store plade ender i plan med tårnets yderkanter. Alle bundpladernes kanter er skåret 5° skråt.

      +

    • Trin 7

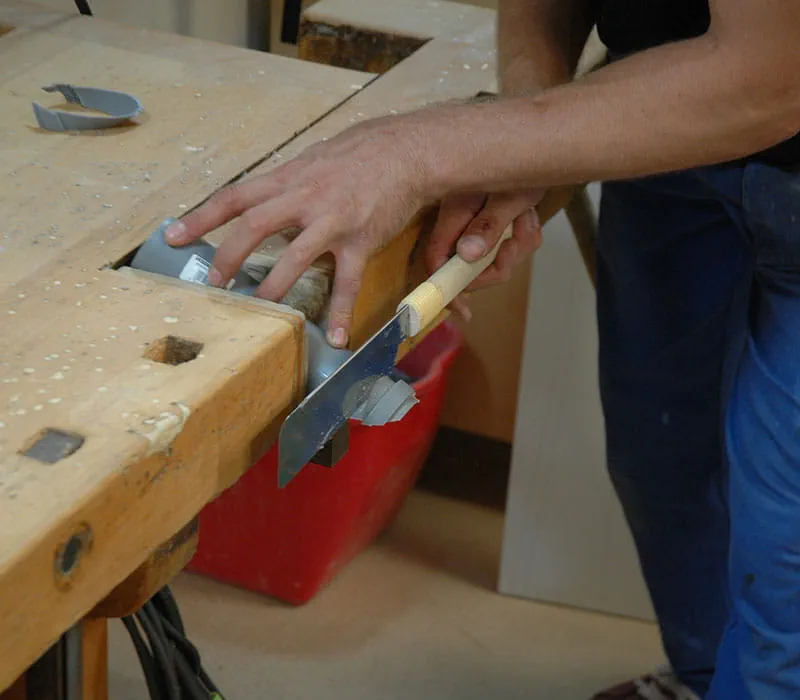

      Hold afløbsrøret ind i tårnet, og afmærk den skrå vinkel i den nederste ende (pos. 17), som røret skal skæres over i. Snittene kan udføres med en håndsav eller en vinkelsliber. Derefter glattes snittet med en stationær båndsliber eller en fil.

      +

    • Trin 8

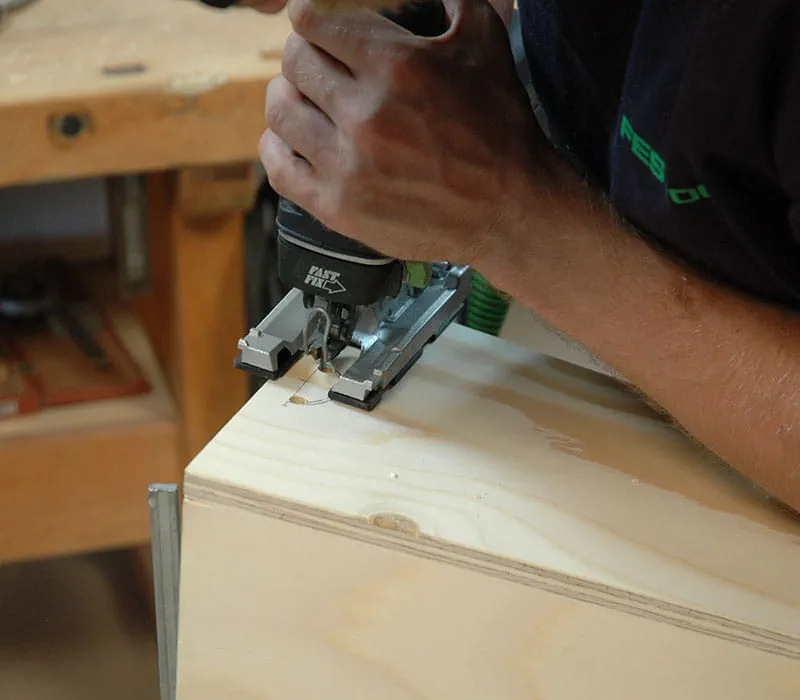

      Afmærk foderhullets position på tårnet. Bor et 8 mm stort hul i hvert af de nederste hjørner, og sav buen ud med en stiksav med kurvesavklinge. Skru enkeltdelene til holderen til røret sammen med hinanden.

      +

    • Trin 9

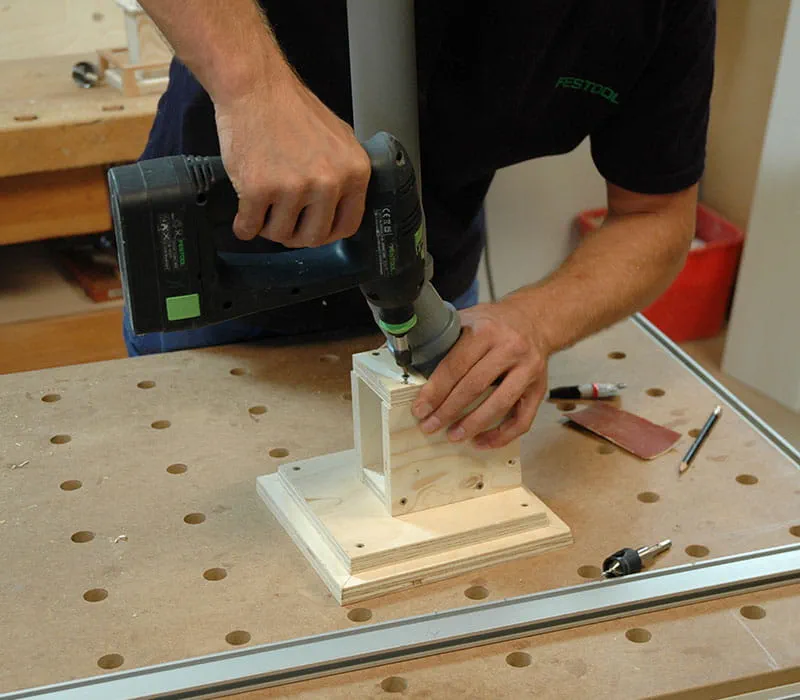

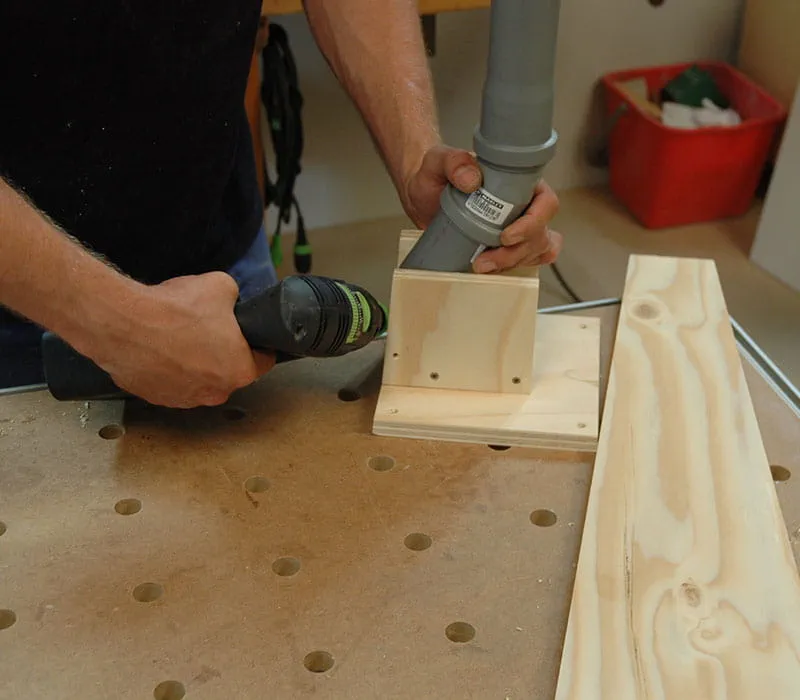

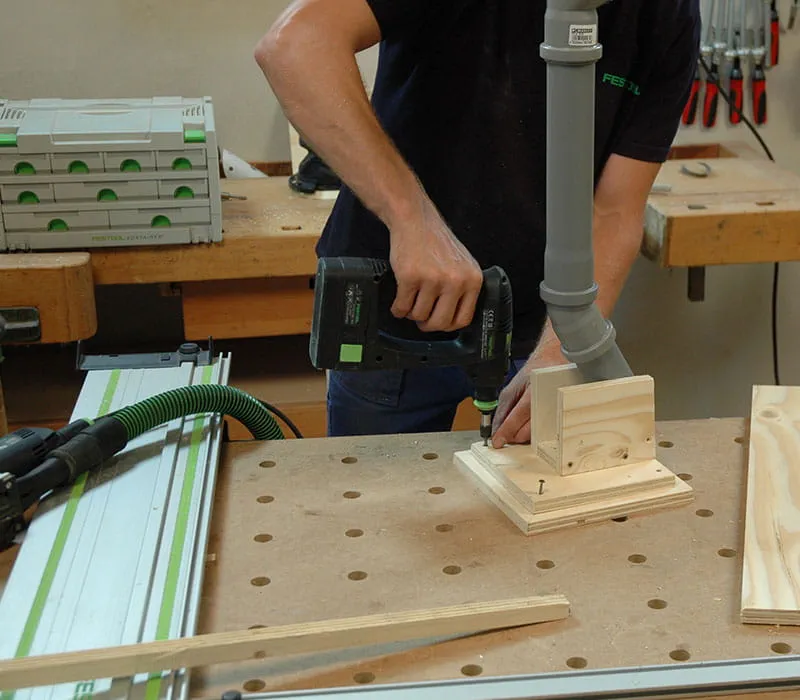

      Først forbores et 3,5 hul i hver af siderne (pos. 7). Enkeltdelene (pos. 7 + 8) skrues derefter sammen med hinanden med Spax 3,5 x 35. Skru holderen sammen med den lille bundplade. I siden skrues røret sammen med holderen med to Spax 3,5 x 16.

      +

    • Trin 10

      Tegn to diagonaler på den store bundplade, og positionér den lille bundplade med hjørnerne nøjagtigt på stregerne. Skru de to bundplader sammen med hinanden. Nu kan du stille tårnet på dem og kontrollere foderhullets pasnøjagtighed. Efterbearbejd om nødvendigt hullet med rasp eller stiksav.

      +

    • Trin 11

      Bag røret monteres en ekstra støtte (pos. 9) på holderen. Foran foderhullet monteres nu en halvcirkel som siddeflade og som trug til fuglene. Over foderhullet kommer et halvtag, der skal beskytte mod regn. Skær et bræt, som du skærer ud på pos. 5 + 6, 5° skråt på én kant. Denne kant er fastgørelseskanten på tårnet.

      +

    • Trin 12

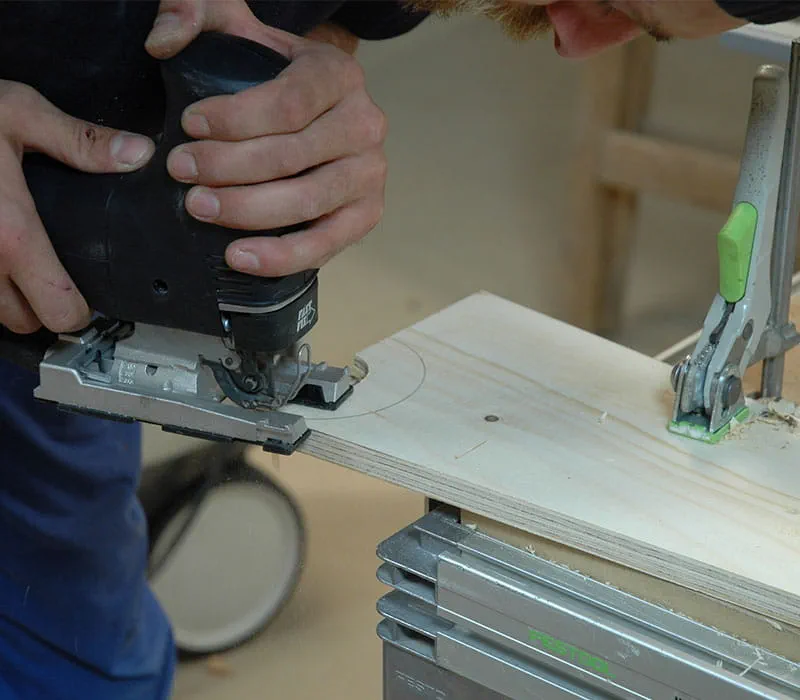

       I truget bores en 5 mm fordybning med et forstnerbor (D = 35 mm). Et bræt med et 35 mm hul fungerer da som borføring. Tegn nu konturerne af de to dele op, og skær dem ud med en stiksav. Begge dele skrues sammen med tårnet indefra.

      +

    • Trin 13

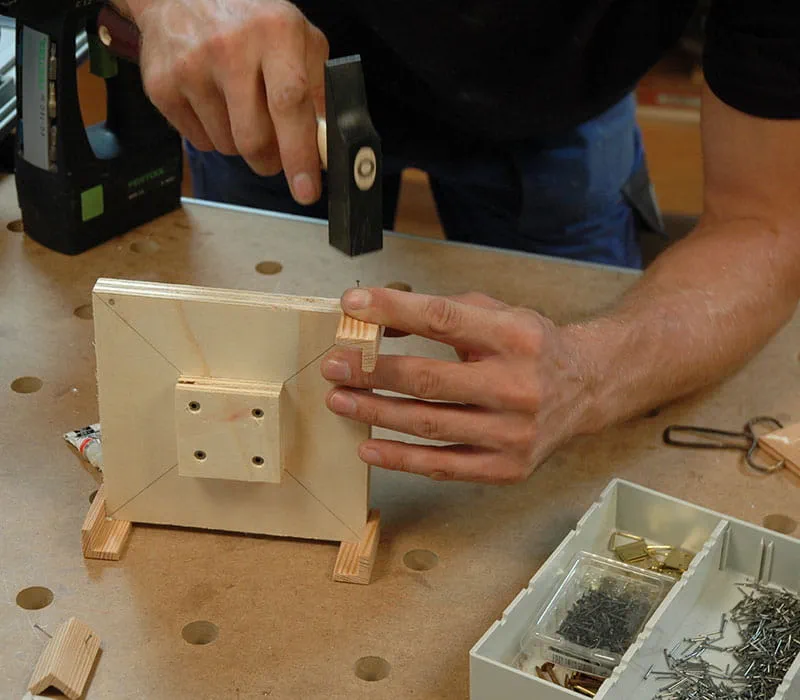

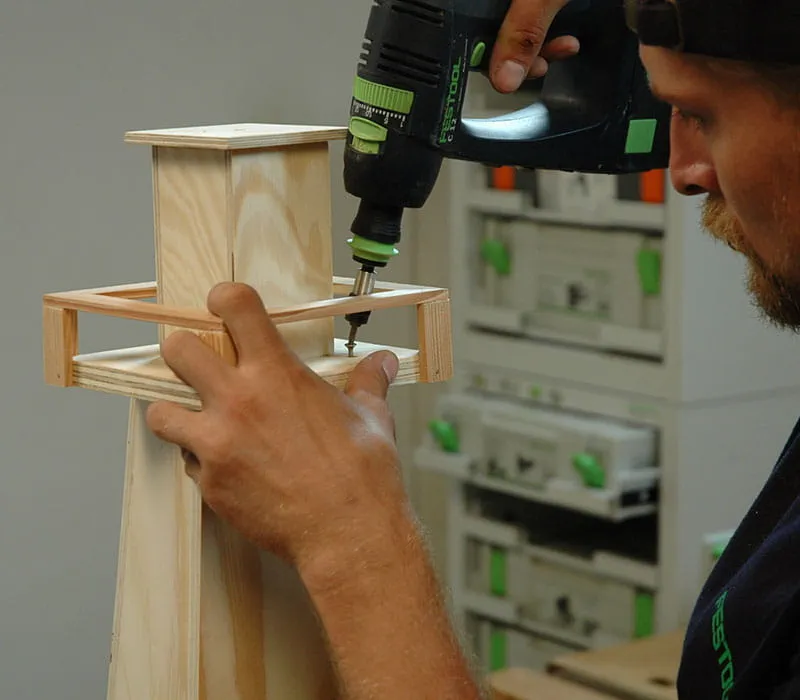

      Kun fantasien sætter grænser for udformningen af tårnspidsen. Skru en træklods fast på platformen, som du kan lime tårnspidsen fast på. På hjørnerne fastgøres vinkellister med lim og søm. På disse lister limes gelænderet senere fast.

      +

    • Trin 14

      Når du har færdiggjort tårnspidsen, fastgøres dette på tårnet med en skrue, der fungerer som omdrejningspunkt. Når foderrøret indeni skal fyldes, drejes hele spidsen ganske enkelt til side.

      +

    • Trin 15

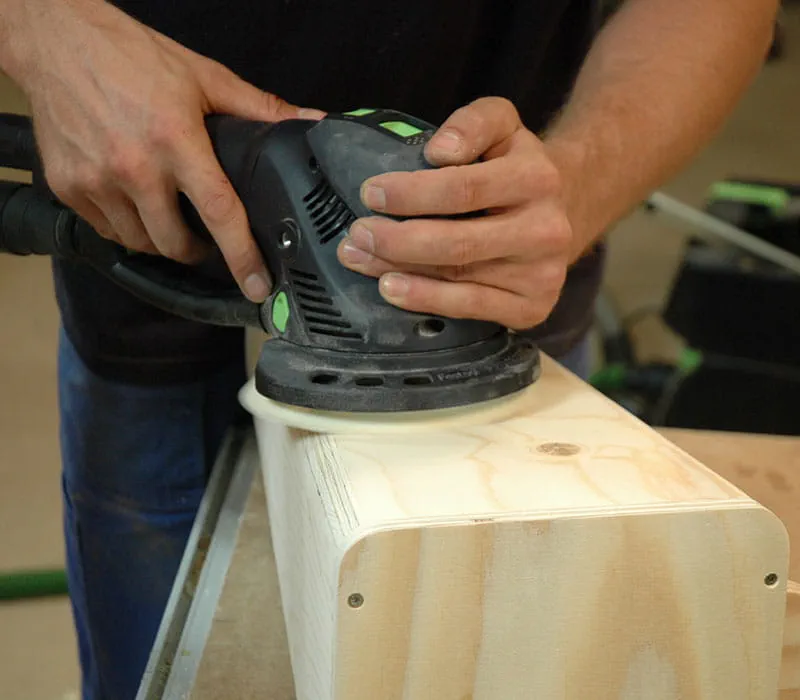

      Tårnets udvendige hjørner kan afrundes med en overfræser eller en mobil høvl. Slib derefter alle tårnets dele med en håndslibeklods og en excentersliber.

      +

    Overfladetip

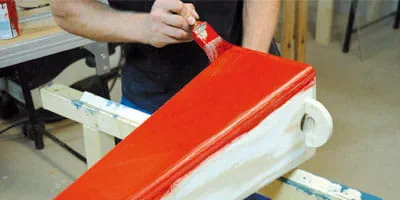

    Den nederste del af tårnet males først med grundmaling (rød). Derefter afdækkes de partier med tape, der skal forblive røde. De åbne partier bliver så malet hvide. Når tapen til sidst trækkes af, opnår man en meget smuk stribeeffekt. Hele spidsen males først sølvfarvet og forarbejdes derefter med pensel ved hjælp af opstregning og afdækning med malertape. Konturerne og kanterne fremhæves med en vandfast spritpen. Som afslutning forsegles overfladen permanent med en transparent lasur.
