Føring af ledninger bag fodpanel / udskæringer i fodpaneler med KAPEX

Føring af ledninger bag fodlister/udskæringer i fodstykker med KAPEX
Udskæringer og noter i fodpaneler, regler eller lægter er ofte nødvendige til ledninger, rør eller andre fremspring. Her er det en fordel, hvis man kan udføre dette arbejde med samme maskine, som der laves afkortersnit med. Hvordan noten nemt kan udskæres, forklares nøje i dette anvendelses eksempel.

    Beskrivelse

    Ved indvendig sanering er det ofte nødvendigt at lave udskæringer eller noter i rammestykker, taglægter, fodlister e.l., f.eks. til ledninger eller varmerør. I dette anvendelseseksempel beskrives, hvordan der laves udskæringer eller noter i en fodliste med afkortersaven KAPEX KS 120.

     Materialeliste:

    • 6 cm bredt reststykke

    Forberedelse/indstilling

    • Første trin

      Følgende trin er nødvendige, før regler eller listerne udskæres:

      +
      Hastighedsregulering

    • Markering af det område, der skal udskæres

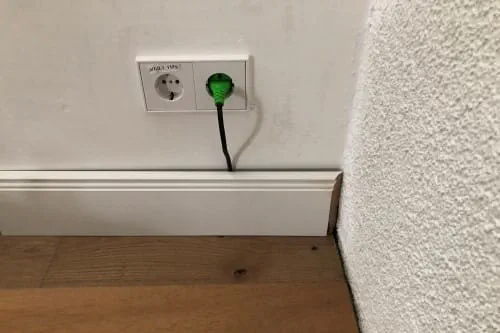

      Hold listen mod væggen, og før ledningen, som den skal placeres, som vist her. Afmærk området med noten.

      +
      Markering af det område, der skal udskæres

    • Placering af emnet på saven

      Læg den liste, som skal bearbejdes, på KAPEX bordet.

      +
      Placering af emnet på saven

    • Indstilling af dybdestoppet

      Man kan indstille den lodrette højde med det trinløse dybdestop. Derved bliver det nemmere at lave noter.
      Tryk grebet til dybdestoppet ned, indtil det går i hak, og før saven nedad ligesom ved tilskæring. Maskinen skal være slukket samtidig.

      +
      Indstilling af dybdestoppet

    • Indstilling af den dybde, der skal udskæres 1/2

      Nu kan du ved at dreje grebet til højre eller venstre indstille den passende notdybde for emnet. Tryk saven nedad, som ved skæring, under hele processen.

      +
      Indstilling af den dybde, der skal udskæres/1

    • Indstilling af den dybde, der skal udskæres 2/2

      For at kunne arbejde præcist kan du afmærke den nøjagtige dybde først på en prøveliste eller i enden af listen og dreje grebet, indtil den ønskede dybde er indstillet korrekt.

      +
      Indstilling af den dybde, der skal udskæres/2

    Fremgangsmåde

    • Tænding af dobbeltlinjelaseren

      Dobbeltlinjelaseren hjælper dig med at finde skæreområdet helt nøjagtigt.

      +
      Hastighedsregulering

    • Udskæring af noten

      Læg listen i position, og brug laseren til at finde din markering. Løsn fikseringsanslaget på saven for at opnå den fulde snitbredde. Begynd på den ene side af markeringen. Tænd derefter for KAPEX, og skær snittet. Skub arbejdsemnet en snitbredde videre, og skær endnu et snit. Denne proces gentages, indtil det markerede område er helt udskåret.

      +
      Udskæring af noten

    • Den færdige udskæring

      +
      Den færdige udskæring

    • Anbringelse af listen

      Sæt nu listen mod væggen, læg din ledning i udskæringen, træk den bag listen til den ønskede placering, og lad ledningen dukke op igen på samme måde et andet sted. Nu ligger der ikke længere unødvendige ledninger synligt i vejen.

      +
      Anbringelse af listen
