Sådan laver du noter/udskæringer med KAPEX

Sådan laver du noter/udskæringer med KAPEX KS 120
Ved indvendig sanering er det ofte nødvendigt at lave udskæringer eller noter i rammestykker, taglægter, fodlister e.l., f.eks. til ledninger eller varmerør. I dette anvendelseseksempel beskrives, hvordan der laves udskæringer eller noter i et rammestykke med afkortersaven KAPEX KS 120.

    Forberedelse/indstilling

    • Første trin

      Følgende trin er nødvendige, før emnet udskæres:

      +
      Indstilling af omdrejningstal

    Fremgangsmåde

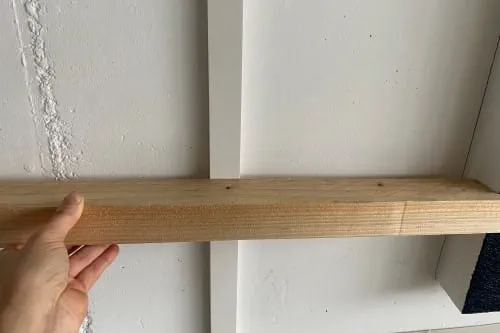

    • Markering af notens position

      +
      Markering af notens position

    • Måling af notens dybde

      +
      Måling af notens dybde

    • Markering af det område, der skal udskæres

      +
      Markering af det område, der skal udskæres

    • Placering af emnet på KAPEX bordet

      Bemærk: For at kunne udskære hele området på rammestykket skal der lægges et træstykke (f.eks. et rammestykke på 6x6 cm) bag.

      +
      Placering af emnet på KAPEX bordet

    • Indstilling af dybdestoppet 1/4

      Man kan indstille den lodrette højde med det trinløse dybdestop. Derved kan man lave noter.
      - Bring maskinen i arbejdsstilling
      - Tryk grebet til dybdestoppet ned, indtil den går i hak.

      +
      Indstilling af dybdestoppet

    • Indstilling af dybdestoppet 2/4

      • Den ønskede notdybde indstilles ved at dreje dybestoppet.

      +
      Indstilling af dybdestoppet

    • Indstilling af dybdestoppet 3/4

      +
      Indstilling af dybdestoppet

    • Indstilling af dybdestoppet 4/4

      Bemærk: Foretag en testskæring på et reststykke for om nødvendigt at tilpasse den ønskede notdybde ved at dreje på dybdestoppet.

      +
      Indstilling af dybdestoppet:

    • Løsn fikseringsanslaget på saven

      +
      Løsn fikseringsanslaget på saven

    • Tilkobling af laser

      Slå laseren til på KAPEX KS 120, og læg arbejdsemnet på markeringen.

      +
      Tilkobling af laser

    • Tænd for KAPEX, og skær snittet 1/2

      Skub arbejdsemnet en snitbredde videre, og skær endnu et snit.

      +
      Tænd for KAPEX, og skær snittet

    • Tænd for KAPEX, og skær snittet 2/2

      Denne proces gentages, indtil det markerede område er helt udskåret

      +
      Tænd for KAPEX, og skær snittet

    • Når arbejdet er færdigt, kan rammestykket med udskæringen monteres

      +
      Når arbejdet er færdigt, kan rammestykket med udskæringen anbringes
