svalehalesamling
Beskrivelse
Svalehalesamlingen er en effektiv træsamling, der anvendes i træbyggeri til at forbinde sekundære bjælker med hovedbjælker. I dette eksempel vises fremstillingen af en samling mellem tagspær og tagryg ved hjælp af overfræseren OF 2200 og en fræseskabelon fra LIGNATOOL.
Maskiner/tilbehør
Forberedelse/Indstilling
-

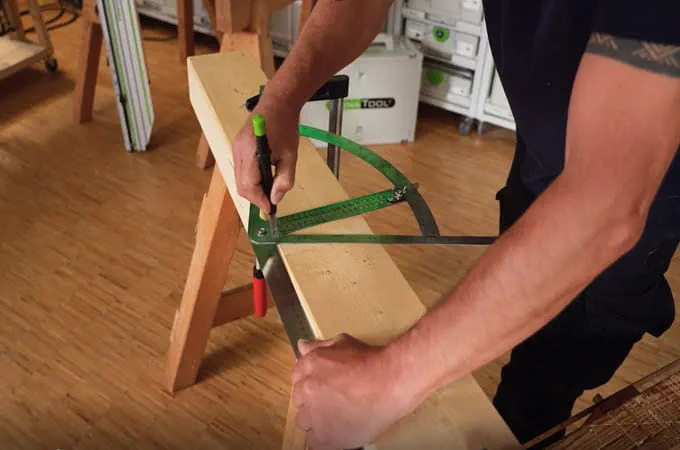

Markering af spær
-

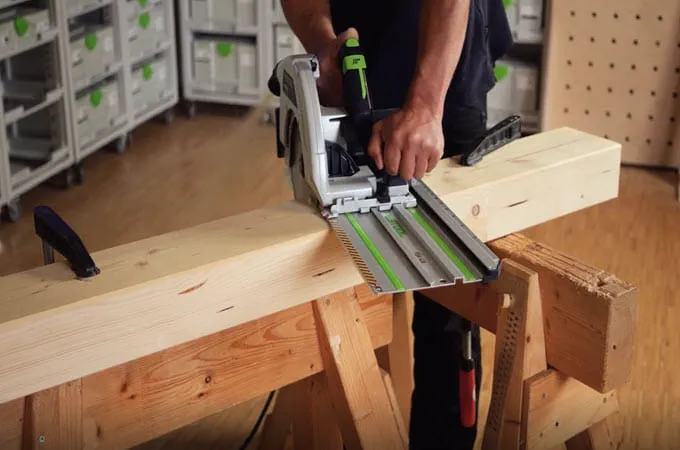

Tilskæring af spær
Spærene tilpasses i længden ved hjælp af kap-/geringsskinnen.
-

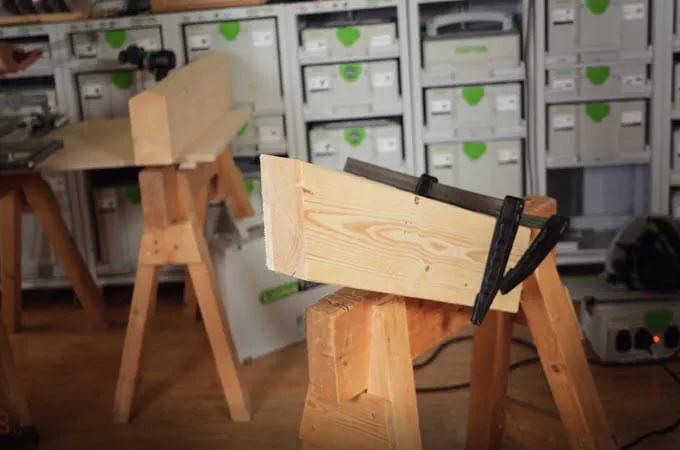

Fastgørelse af spær
Spærene fastgøres med skruetvinger, så de ikke glider.
-
Indstilling af fræseskabelon til tapen
På skabelonen skal anslagsbenene indstilles efter taghældningen og taplængden. Derfor måles og fastlægges vinklen først direkte på spæret.
-

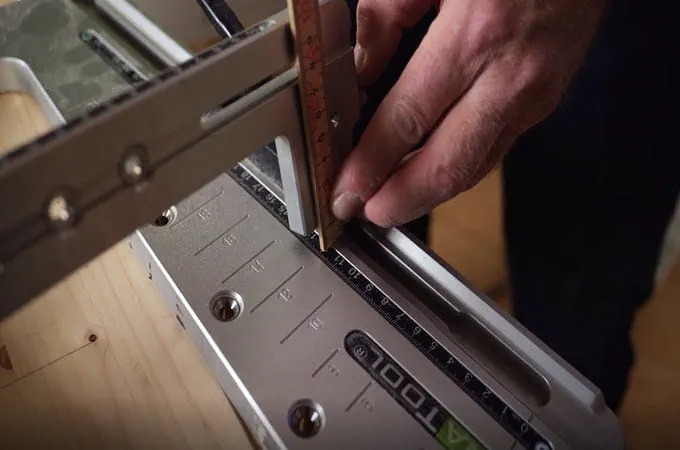

Indstil spindelens længde på skabelonen

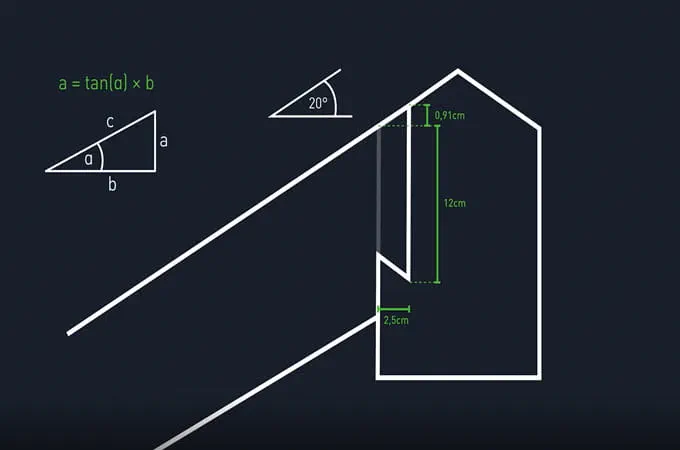

I vores eksempel var taplængden 12 cm plus en forskelsmåling på 9,1 mm. Forskelsmålingen beregnes ved hjælp af tangensfunktionen. Den afhænger af, hvor lang tapen er, og hvilken taghældning der er tale om.
-

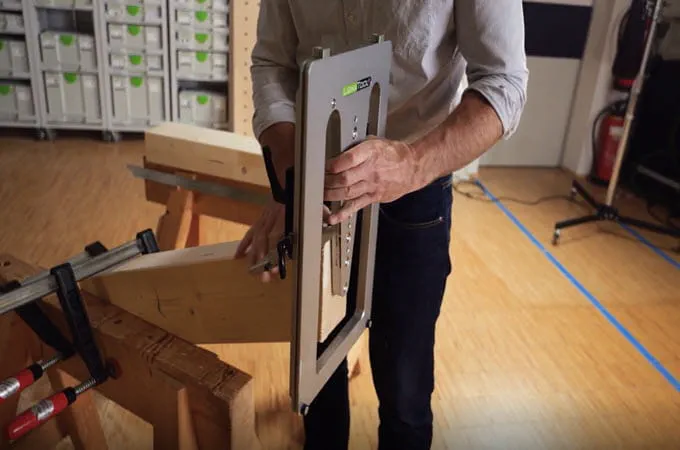

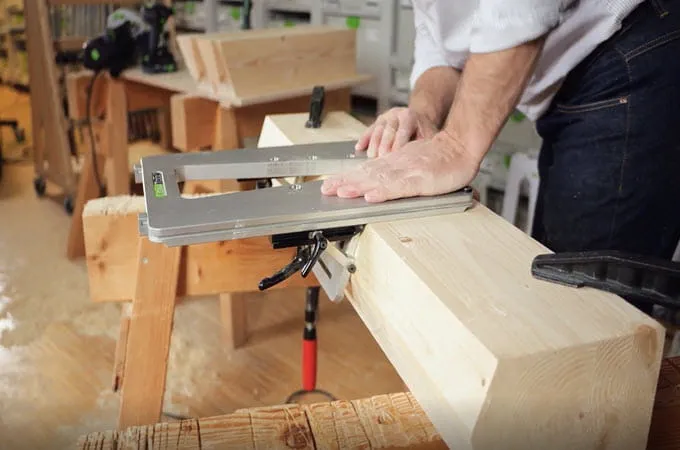

Montering af tapskabelon på spær

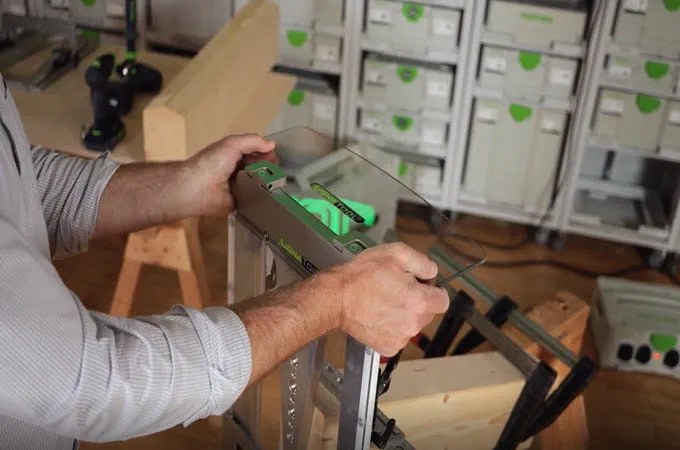

Skabelonen kan nu monteres på spærene. Skabelonen fastgøres til emnet med skruer. Derudover monteres føringsslæder og spånsikringshætter.
-

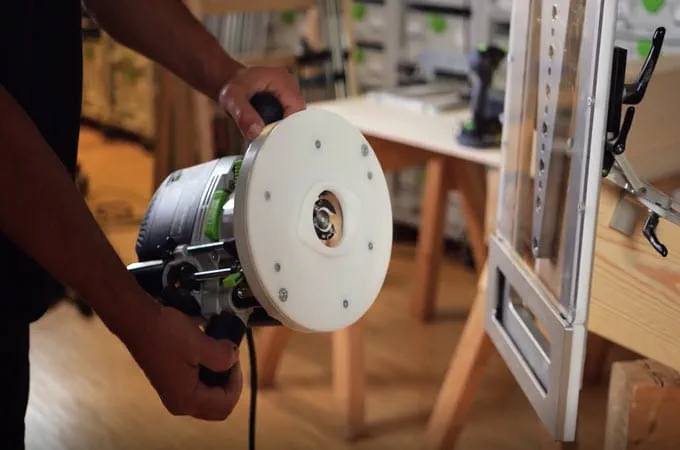

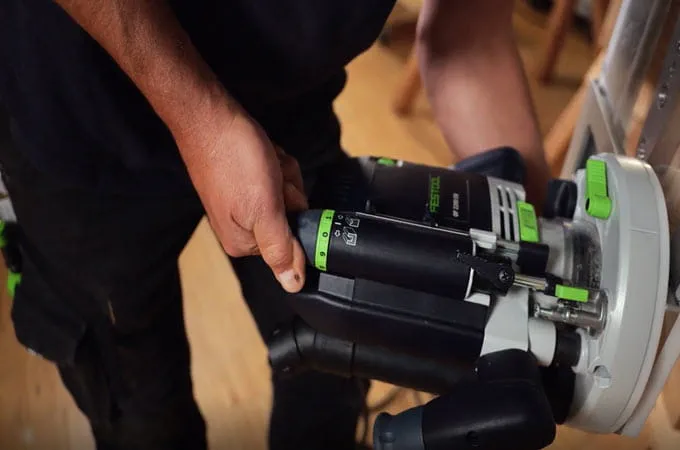

Udstyr en overfræser med en føringsplade og en fræser
OF 2200-overfræseren leveres med bundpladen og fræseren.
-
Indstilling af fræsedybde
Overfræseren fastgøres til skabelonen, hvorefter fræsedybden indstilles. I vores eksempel indstilles fræsedybden til 25 mm. Den finjustering, der kan indstilles med en nøjagtighed på en tiendedel millimeter, er særligt praktisk.
Fremgangsmåde
-

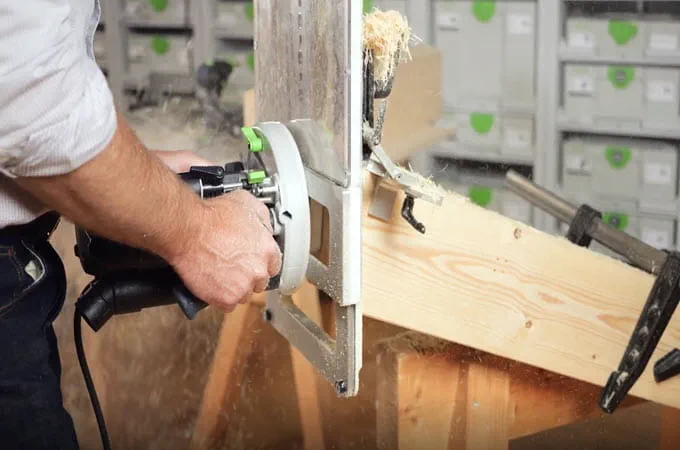

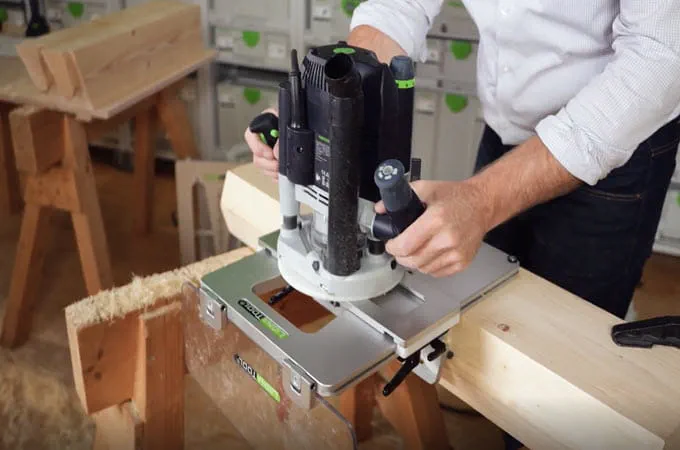

Udfør fræsning (tappet)
Nu kan den første fræsning udføres. Det anbefales altid at foretage en prøvefræsning af begge elementer og derefter kontrollere, om de passer præcist sammen.
-

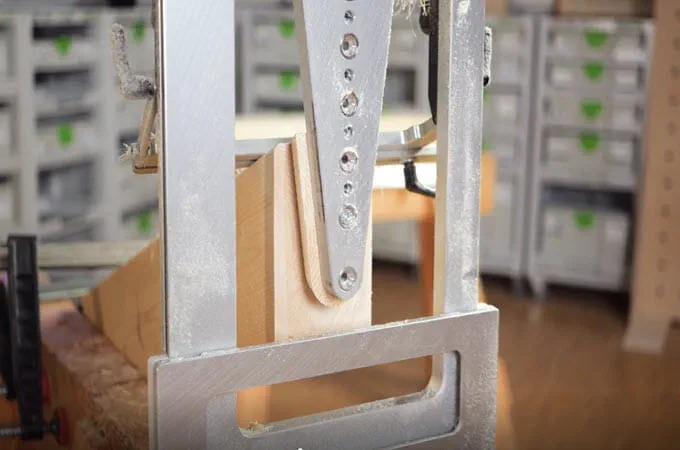

Færdigfræsning af tapen
Først fræses der i kantområdet for at undgå udbrud, og derefter fræses det indre område ud.
-
Indstilling af skabelon til tapthul
Skabelonen indstilles i overensstemmelse med taghældningen ved at placere anslagene mod afskæringen og fastgøre dem korrekt.
-
Indstilling af spindelens længde
Når taghældningen er indstillet (her 20°), kan taplængden indstilles (her 12 cm).
-

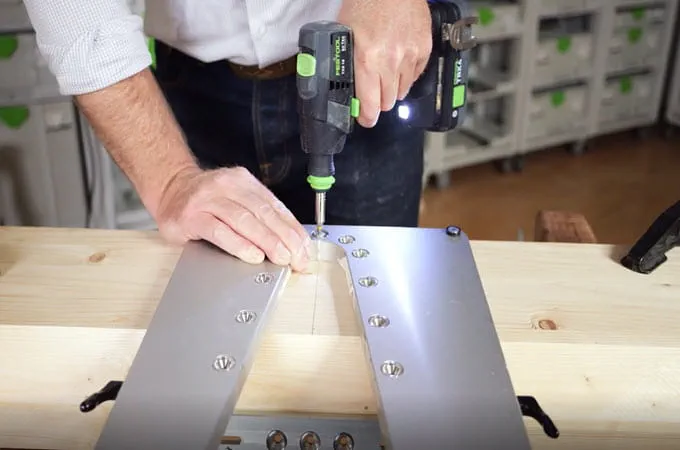

Fastgør skabelonen til tagspæret
Skabelonen placeres ved aksemærket og fastgøres med en sikringsskrue.
-
Udfør fræsning (taphul)
Når styreslæden og spånafviseren er monteret, kan fræseren monteres på slæden. Nu udføres fræsningen. Fræsedybden holdes konstant.
-

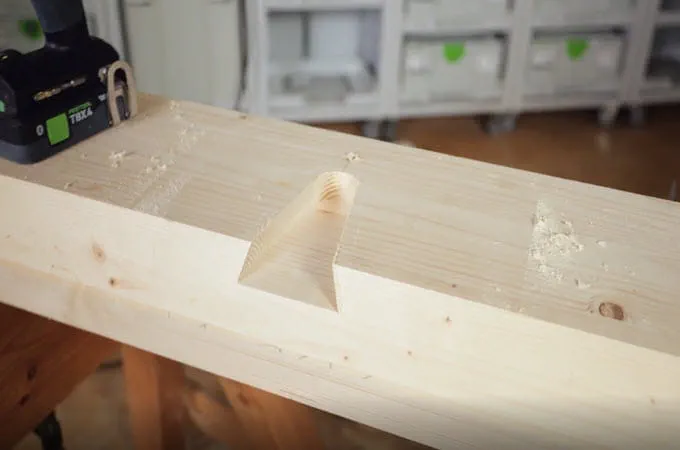

Færdigfræsning af tap hullet
Fræsningen foregår med uret. For at undgå, at materialet brækker ud, fræses der kort i det højre område, hvorefter man skifter til den »rigtige« side. Også her gælder det: Det er bedst at lave en prøvefræsning først.
-

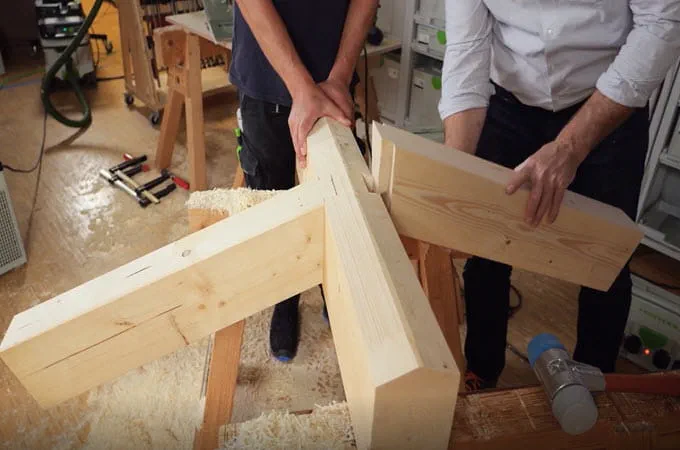

Montering af spær på tagryggen
Når der er udført en prøvefræsning på tap og taphul, kan alle fræsninger udføres, hvorefter delene kan monteres. Spærret hænges blot ind i taphullet via svalehale-tappen og tilpasses med en tung gummihammer.
-

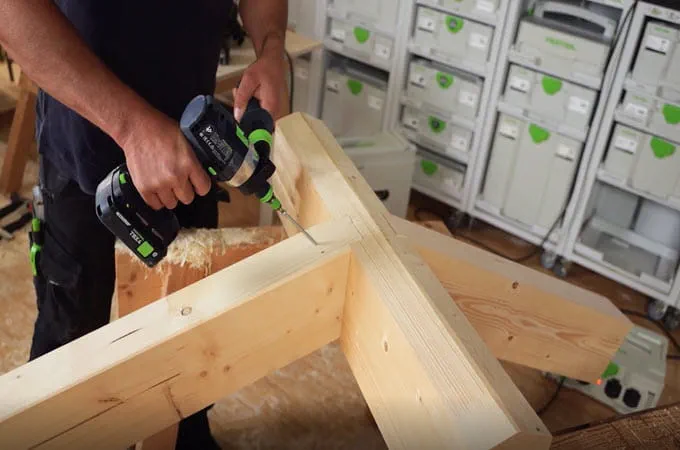

Sikre samlingen mod at løsne sig
Ved at skrue en sikringsskrue skråt ind sikres spærrene mod at glide ud, og samlingen er færdig.
-

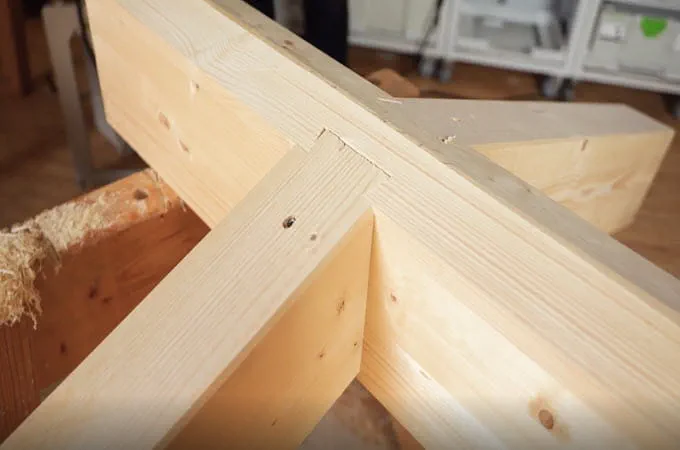

Færdig samling
Den færdige svalehalesamling er en meget bærende samling, der muliggør hurtig montering. Desuden kræver den næsten ingen metalforbindelser. Og det bedste ved det hele er: Den ser også godt ud.
