I dette anvendelseseksempel fremstiller vi sammen en lem i en fineret bordplade, så du kan opbevare computeren i bordet efter arbejdet og bruge bordet til andre formål. Rummet kan også bruges til andre ting. Da den udskårne lem skal monteres igen, og vi ikke vil ændre på fiberforløbet, skal snittet til højre og venstre for savklingen være absolut flossefrit. Dyksaven med forridser kommer os her til hjælp.
Slut med rod på hjemmekontoret
Den smarte, planmonterede lem i bordet giver orden og fleksibilitet takket være det integrerede rum under pladen.
Flossefri tilskæring med dyksaven
Beskrivelse
Det kan være en god ide at montere et skjult opbevaringsrum i/under et bord eller bag en væg/i en vægniche, hvis man mangler plads, eller også fordi det ser pænt ud. I vores tilfælde er det en bordplade af fineret spånplade. Det er vigtigt, at pladestykket tilskæres flossefrit på begge sider, da det vil blive sat ind samme sted igen i form af en lem. På den måde får man et pænt resultat, og lemmen kan næsten ikke ses.
- Bord/bordplade, f.eks. multiplexplade (kantmateriale ikke nødvendigt/der skal ikke monteres kantbånd)
- Bord/bordplade, f.eks. fineret spånplade (plus kantmateriale/kantbånd skal monteres)
- Plademateriale til opbevaringsrum
- 2 hængsler
- Evt. skarpt stemmejern
- Hvis ønsket: Lukkesystem, f.eks. magnetlukning eller push-to-open
- Udskydelig computerholder
Maskiner/tilbehør
Alternative maskiner
Forberedelse/indstilling
-
Tegn en plan

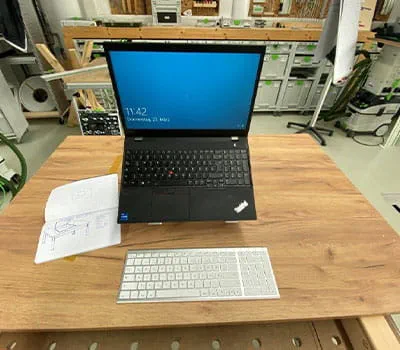

Tegn en overordnet plan, hvor lemmen skal placeres, og noter målene. Lad der være lidt ekstra plads foran, så der også er plads til f.eks. tastatur og mus.
-

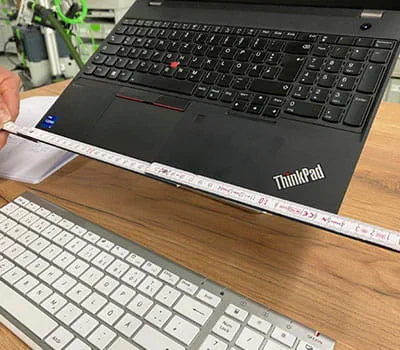

Mål de ting der skal opbevares
Overvej, hvor dyb dobbeltbunden skal være, og hvad der skal opbevares i rummet. Brug målene fra din computer. Tegn nu den firkantede udskæring.
-
Fastgørelse af bordpladen

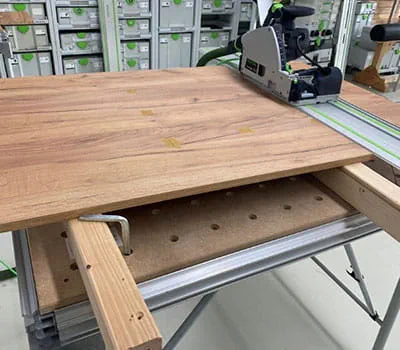

Vi arbejder her med en fineret bordplade. Den skal fastgøres et stykke over arbejdsbordet, så der ikke skæres i arbejdsbordet (se billedet)
-
Første indstillinger for at opnå et perfekt snit med dyksaven
Anbring føringsskinnen på markeringen. Brug to enhånds- eller skruetvinger til at fastgøre føringsskinnen til bordpladen. Sæt så forridser-dyksaven på skinnen, og indstil føringsbakkerne spilfrit. Indstil forridseren i midten af hovedsavklingen som beskrevet i savens brugsanvisning.
-
Aktivering af forridseren
Ved udskæring af indvendige flader skal der udføres to trin for at opnå perfekte skæreresultater helt ind i hjørnerne. Det vil sige, at vi først skærer med forridseren og derefter med hovedsavklingen. Til det formål skal forridseren aktiveres ved at sætte det forreste greb på "ON". Forridseren er nu aktiveret.
-
Deaktivering af hovedsavklingen
Umiddelbart herefter deaktiverer vi hovedsavklingen med grebet oven på saven, så savklingen blokeres.
Fremgangsmåde
-
Placering af saven ved forridsning
Forridseren har ligesom hovedsavklingen markeringer på savens hus, så man kan se starten og slutningen af savklingen. Anbring saven sådan, at markeringen ligger ind mod markeringen på bordet (se billedet). Forrids nu den første af fire markeringer med saven. Rids ved hjælp af skueglasset, og brug igen markeringen på huset som hjælp. Herefter skæres der med hovedsavklingen. Til det formål deaktiveres forridseren, hvorved hovedsavklingens blokering ophæves.
-

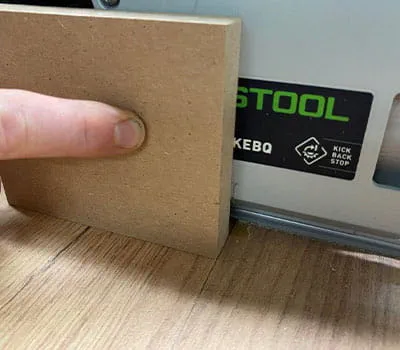

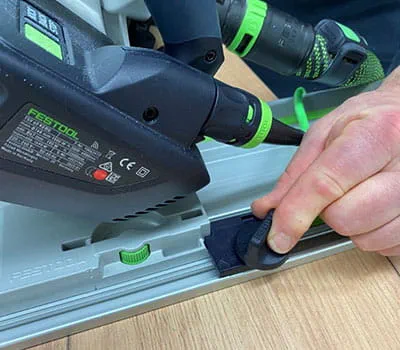

Mulighed for stopbeslag
For at kunne dykke sikkert og præcist ned i starten af snittet uden at skære over markeringen kan man placere stopbeslaget sådan på skinnen, at savklingen skærer perfekt på markeringen.
-

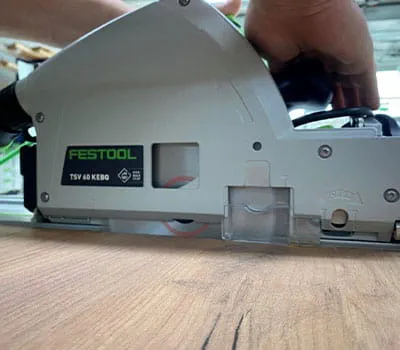

Se markeringerne på hovedsavklingen
Ligesom med forridseren kan man også her dykke ned præcist på linjen ved hjælp af markeringerne på huset.
-
Skæring med hovedsavklingen
Vi kører nu langs markeringen med saven. Skueglasset giver et perfekt udsyn til savklingen, så man tydeligt kan se slutningen på markeringen.
-
Gentag proceduren, indtil lemmen er skåret ud

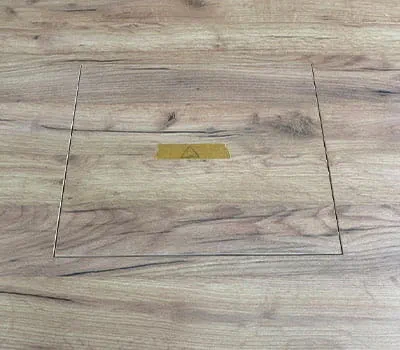

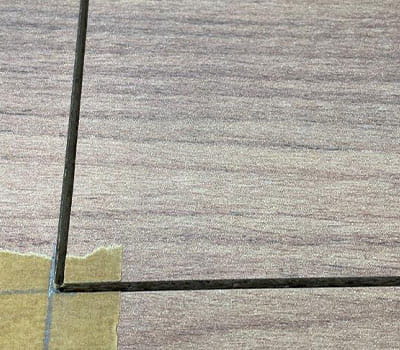

Gentag de beskrevne trin på alle markeringer (fra "Forberedelse/indstilling" trin 5 og 6 til "Fremgangsmåde" pkt. 1-4). På billedet kan man tydeligt se, hvor rene snitkanterne er. Helt uden flosning, hvilket her er meget vigtigt.
-
Forberedelse af stiksaven til hjørnerne
Nu skal hjørnerne skæres fri. For at undgå flosning må stiksavklingen ikke være bredere end rundsavklingen. Tjek indstillingerne på saven. Monter overfladebeskytteren, og deaktiver pendulbevægelsen.
-

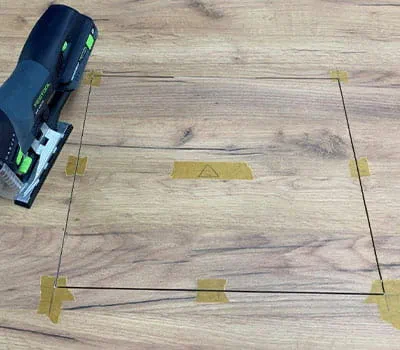

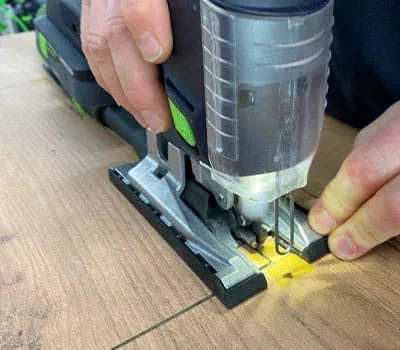

Forsigtig udsavning af hjørnerne
Vi stikker stiksavklingen forsigtigt i og saver alle hjørner til. Herefter forberedes kanterne og kantlimeren. Følg også her brugsanvisningen. Dette er dog kun nødvendigt, hvis der anvendes spånplade e.l. som materiale. Arbejdes der med multiplexplader, kan de næste trin springes over (fortsæt med trin 15).
-

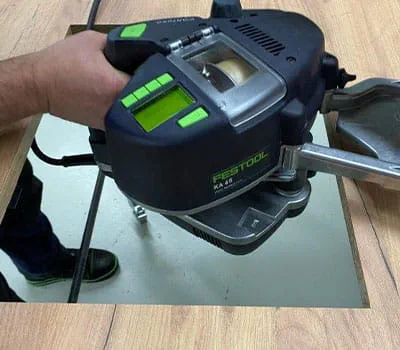

Montering af tyndt kantbånd på lemmen og bordets indvendige kanter
Monter altid kantbåndene på to sider over for hinanden, så kantlimeren ikke bliver hængende nogen steder, og fræs så de to sider. Alt efter kantbåndets tykkelse skal lemmen først skæres lidt til. Et lille tip: Lemmens forkant kan underskæres lidt, så den er nemmere at åbne og lukke. (Dette trin bortfalder ved multiplex)
-
Alternativ mulighed: Brug af strygekant

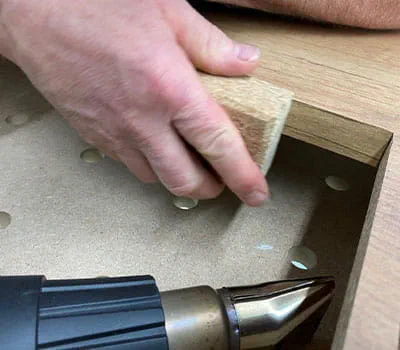

Hvis man ikke har nogen kantlimer eller udskæringen er for lille, kan der også anvendes strygekanter.
-

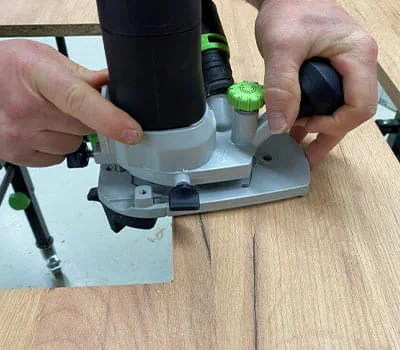

Efterfræsning af udragende kanter
Fjern evt. udragende kanter ved at forsyne fræseren med en radiusfræser og planfræse kanterne som beskrevet. (Trin bortfalder ved multiplex)
-

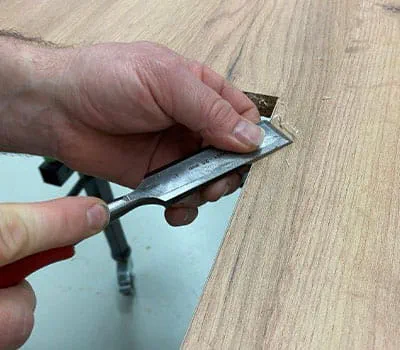

Fjernelse af udragende hjørner med skarpt stemmejern
Skrab herefter forsigtigt overfladen ren med en ziehklinge med passende radius.
-

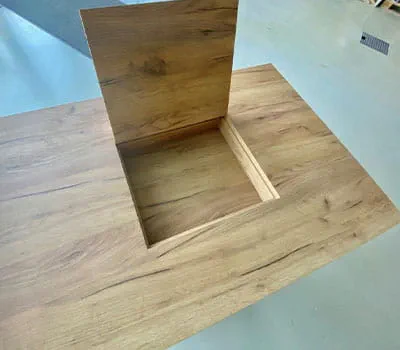

Alle dele er nu forsynet med kanter.
-

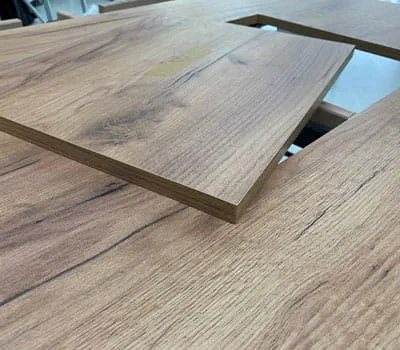

Hurtig kontrol af at alt passer
-
Placering af hængslerne
Marker hvor hængslerne skal monteres på bordet og lemmen.
-

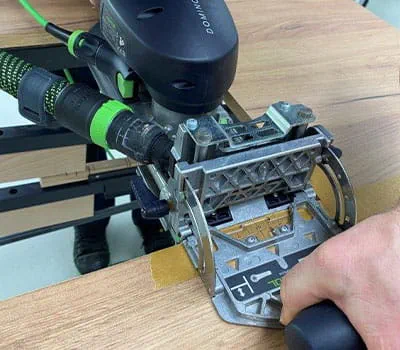

Fræsning af huller til hængslerne
I dette tilfælde passer 12 mm fræseren til samlingsfræseren perfekt. Man kan selvfølgelig også fræse hullerne til hængslerne med en overfræser.
-

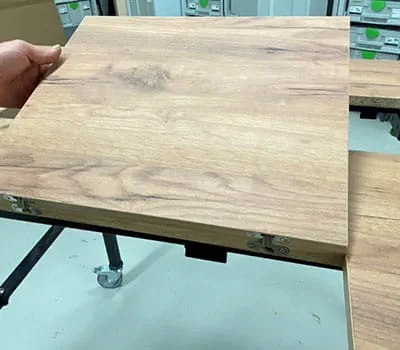

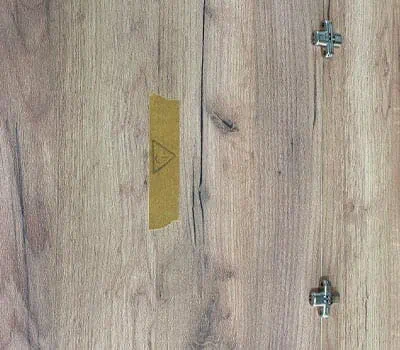

Montering af hængslerne
-

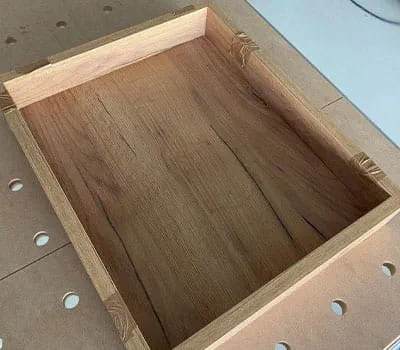

Bygning af dobbeltbunden

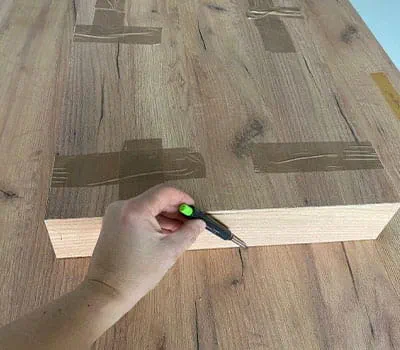

Fremstil opbevaringskassen i den ønskede højde, og lim alle dele sammen. Tag hensyn til det ønskede lukkesystem på lemmen. (Se trin 19)
-
Samling af bund og bordplade
Vend bordpladen om (undersiden opad), og læg kassen på åbningen. Lim nu delene sammen, eller saml dem med dyvler, og opspænd delene, indtil limen er tørret.
-
Montering af lukning på dobbeltbunden
For at lemmen kan åbnes og lukkes uden greb, kan den f.eks. forsynes med en magnetlukning eller push-to-open-åbnere.
-
Indretning af opbevaringsrummet i bordpladen

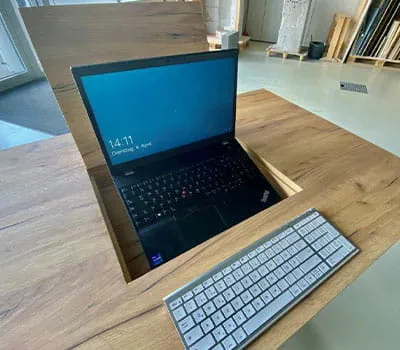

Læg computerholderen i, sæt computeren i holderen – færdigt arbejde!
-

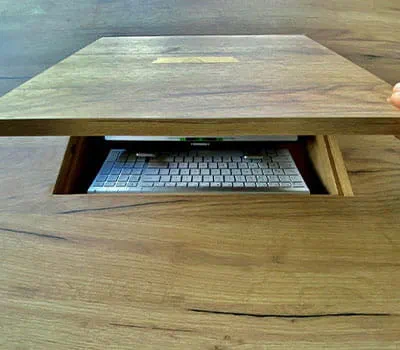

Efter arbejdet på hjemmekontoret
Opbevar alt i det integrerede rum under bordpladen, og luk lemmen.
-
