Savning i sandwichplader med stiksave

Savning i sandwichplader
Dette anvendelseseksempel beskriver savning i sandwichplader ved hjælp af en stiksav og en speciel stiksavklinge. Dette muliggør et rent og hurtigt arbejde og et præcist resultat, f.eks. med henblik på brug af pladerne til udvendig beklædning af haller.

    Beskrivelse

    I dette anvendelseseksempel beskrives, hvordan der saves i en 60 mm tyk sandwichplade med en stiksav. Sandwichelementer forarbejdes ofte til anvendelse som udvendig beklædning af stålhaller, f.eks. lagerbygninger, logistikcentre, produktionsbygninger, varehuse osv.

    Sandwichmateriale består af to dæklag af stål og en varmeisolerende kerne af hård polyurethanskum (PUR), som er forbundet fast med hinanden.

    Dæklagene er af 0,6 mm tykt ST 37 stål, varmgalvaniseret og lakeret med coil-coating-metoden. De leveres stribede, glatte eller trapezprofilerede. Den hårde PUR-skum giver en udmærket varmeisolering. (Sandwichplader 60 mm tykke = k-værdi 0,32 eller plader 40 mm tykke = k-værdi 0,38.)

    Samtidig udmærker sandwichelementer sig ved en lydisoleringsværdi på Rw = 25 dBA.

    Som forberedelse til montering i værkstedet eller ude på byggepladsen kræves noget tilpasningsarbejde. Der skal skæres hjørner ud, tilpasses dele og tilskæres radier.

    Hidtidig fremgangsmåde:
    Besværlig, anstrengende og tidskrævende savning med en almindelig bøjlesav.

    Skæring med vinkelsliber med følgende risici:

    • Dækskallen udgløder (urent snit)
    • Den hårde PUR-skum smelter
    • Urent skæresnit

    Løsning
    Med en stiksav og en speciel stiksavklinge til sandwichplader kan pladerne bearbejdes hurtigt, perfekt og rationelt.

    Maskiner/tilbehør

    I dette anvendelseseksempel anbefales følgende maskiner og tilbehør:

    Alternative maskiner

    Du kan også bruge følgende maskiner og tilbehør:

    Forberedelse/indstilling

    • Indstilling af føringen til stiksavklingen

      • Tag spånfangeren af stiksaven
      • Pendelslagskontakt på stilling 3
      • Løsn spændeskruen med en unbrakonøgle
      • Løsn Fast Fix, og stik savklingen ind i klemmeskoen indtil anslag
      • Juster skruen mod hårdmetalføringen med unbrakoskruen, indtil bakkerne ligger fast an omkring savklingen
      • Klik spånfangeren på igen

      +
      Indstil føringen til stiksavklingen

    • OBS:Savning af sandwichplader kræver følgende:

      • Den rigtige savklinge fra Festool
      • Bær beskyttelsesbriller, arbejdshandsker og evt. kropsbeskyttelse (for at forebygge personskader)
      • Start langsomt – træng ikke pludseligt ind i arbejdsemnet
      • Sæt omdrejningstallet på trin 4, og vælg en lav fremføringshastighed
      • Arbejd med udsugning

      +
      Krav til savning af sandwichplader

    Fremgangsmåde

      • Fastgør sandwichpladerne på et bord, på træbukke e.l. ved hjælp af skruetvinger.
        (Alternativ: Med ca. 15 cm tykke træunderlag, læg f.eks. tømmer på gulvet).
      • Streg op på pladerne efter behov
      • Tilslut støvsugerslangen til stiksaven
      • Sæt stiksaven an mod sandwichpladen
      • Tænd maskinen, og sav hhv. udsparingen ud eller radiussen i sandwichpladerne med moderat fremføring

      +

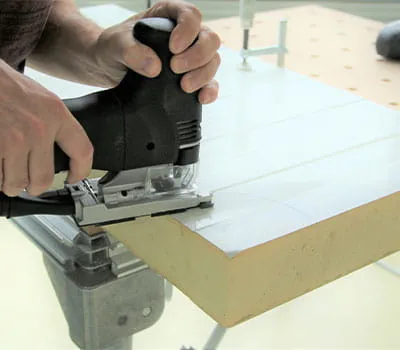

      Sav udsparingen eller radiussen i sandwichpladerne med moderat fremføring
