Savning og kopiering af mangekanter af træ

Hvis du vil save en mangekant af træ, og især hvis du vil save flere ensartede mangekanter, er det hensigtsmæssigt at arbejde med skabeloner. Ved hjælp af skabeloner kan du fremstille en mangekant af enhver størrelse, hvilket beskrives nøjagtigt i dette anvendelseseksempel.

OBS: Anvendelseseksemplerne erstatter ikke brugsanvisningen og sikkerhedsanvisningerne!

Beskrivelse

Præcis og nøjagtig kopiering og savning af regelmæssige (trekant, sekskant, ottekant osv.) og uregelmæssige mangekanter kan foretages med en bordrundsav på en meget enkel måde.

Sådanne geometriske elementer kan være meget attraktive i forbindelse med dekorative forstærkninger af dørfyldninger eller loft- og vægbeklædninger.
Men løsningen er også fremragende til fremstillingen af flere ensformede bordplader.

Nødvendigt materiale:

Selvlavet vinkelliste
12-16 mm MDF eller krydsfiner til skabelonen
Dobbeltklæbende tape

Maskiner/tilbehør

I dette anvendelseseksempel anbefales følgende maskiner og tilbehør:

Støvsuger CTH 26 EI CLEANTEC

Ingen chance for farligt støv.

Alternative maskiner

Du kan også bruge følgende maskiner og tilbehør:

Forberedelse/indstilling

Træf følgende forberedelser på rundsaven og hjælpemidlerne:

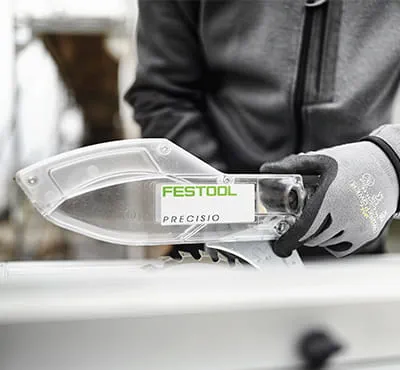

- Fjern først udsugningskappen, og tryk spaltekniven ned i nederste position.
- Fremstil derefter en vinkelliste med en sidelængde på 40 x 60 mm.
Tip: Brug et ca. 80 cm langt reststykke fra en gammel dørbeklædning.
+
Fastgør listen til bordrundsavens vinkelanslag med to én-hånds-tvinger. Der skal være ca. 3 mm mellem vinkellisten og arbejdsemnet.

+

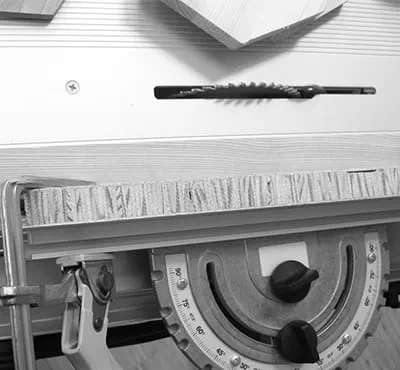

Savklingens højde indstille til lidt under vinkellisten. Savklingen må ikke røre ved listen eller beskadige listen.

+
For at få præcise 1:1 kopier, skal vinkellistens kant stemme overens/flugte med savklingen. Det opnås ved at skubbe vinkellisten sådan hen over savklingen ved hjælp af vinkelanslaget, at den flugter præcist med savklingens sideflade (savtænder). På samme måde er det selvfølgelig muligt at fremstille mindre eller større skabelonkopier ved at forskyde parallelanslaget. På den måde kan der hurtigt fremstilles forstørrelser eller formindskelser af en mangekant af træ. Prøv ved hjælp af et reststykke forskellige afstande under savning.

+

Fremgangsmåde

Fremstil først en præcis skabelon i den ønskede form (f.eks. af 12-16 mm tykke MDF-plader).

Brædderne, som du vil kopiere, skal være ca. 10-20 mm større. Disse brædder kan let skæres "groft" ud til en mangekant ved hjælp af en stiksav. Derefter fastgøres skabelonen til træet ved hjælp af dobbeltklæbende tape. Brug hverken for store eller for stærkt stærkt klæbende tape, da det så kan være svært at adskillene delene fra hinanden senere.

Tip:Du kan også fastgøre skabelonen med skruer i stedet for med tape, hvis en af arbejdsemnets sider ikke skal være synlig.

+
Kopieringsmetoden er både simpel og genial:

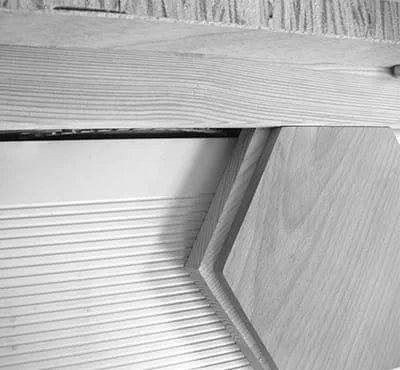

Mens skabelonen føres forbi vinkellisten, saves brættets fremspringende del præcist til i skabelonens mål. På den måde kan alle lige, udvendige hjørner kopieres perfekt uden at opmærke hver enkelt mangekant. Indvendige hjørner og svungne kanter kan ikke kopieres på denne måde, her hjælper kun overfræseren videre.

+

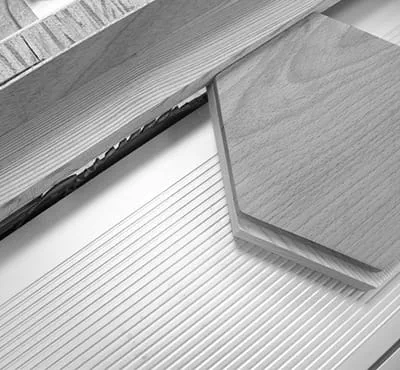

Det er især vigtigt, at skabelonerne føres præcist forbi vinkellisten med tryk fra siden, så der ikke opstår nogen unøjagtigheder i arbejdsemnets kanter. Skulle noget alligevel ikke være så præcist, som du vil have det, behøver du bare at køre forbi vinkellisten en gang til. Så længe skabelonen er fastgjort til arbejdsemnet, kan denne proces gentages så tit, du vil.

+
Først når du er helt tilfreds med resultatet, løsnes skabelonen fra arbejdsemnet igen. Dette billede viser den nøjagtige 1:1 kopi af en ottekant. Når først du har fremstillet skabelonen til din form, tager det kun to minutter at save en præcis kopi af træ. Selvfølgelig kan du lave flere præcise kopier. Det giver en nøjagtighed, som ikke kan opnås med nogen anden metode på så kort tid.

+

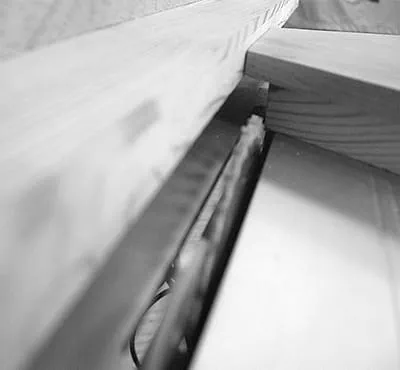

Hvis du vil lave en mindre udskæring end skabelonen, skal du bare skubbe parallelanslaget og vinkellisten væk fra savklingen. Afstanden mellem vinkellisten og ydersiden af savklingen bestemmer, hvor stor formindskelsen er. Hvis man vender arbejdsemnet og skabelonen om, ser man forskellen mellem skabelonen og arbejdsemnet ved en formindskelse.
Skabelonen ridses lidt af savklingen nedefra, hvilket dog ikke påvirker anvendelsen af skabelonen til andre formål (f.eks. ved en 1:1 kopi eller forstørrelse). Så længe skabelonkanten ikke beskadiges, kan den stadig anvendes som føring til vinkellisten.

Vigtigt: Vær også opmærksom på afdækning af værktøjet foroven. Der kan f.eks. skrues et stykke plexiglas på vinkellisten. (afmonteret på billedet)

+
Arbejdsemnet forstørres ved at bevæge vinkellisten lidt videre hen over savklingen. På den måde kan der fremstilles forstørrelser og formindskelser på op til ca. 6 cm uden at fremstille yderligere skabeloner. Du kan således save en mangekant af træ i en hvilken som helst størrelse og kan arbejde hurtigt og præcist ved hjælp af skabelonerne.

+
