Træsamling i gering med DOMINO

Samling i gering
I dette anvendelseseksempel forklares trin for trin, hvordan geringssamlinger udføres hurtigt og effektivt. Der skal anvendes en samlingsfræser i kombination med løse tapper – den ovale DOMINO brik.

    Beskrivelse

    Med DOMINO træsamlingssystemet kan du hurtigt og enkelt fremstille pladesamlinger i gering, som snedkere gør det. DOMINO brikken kombinerer egenskaberne ved en fladdyvel (fleksibel og vridningsstabil) og en normal runddyvel (kan fikseres og høj styrke).

    I følgende eksempel viser vi ved hjælp af en bænk, hvordan sådanne samlinger kan laves hurtigt og nemt ved hjælp af DOMINO stopstifterne.

    Maskiner/tilbehør

    I dette anvendelseseksempel anbefales følgende maskiner og tilbehør:

    Alternative maskiner

    Du kan også bruge følgende maskiner og tilbehør:

    Forberedelse/indstilling

    • Inden træsamlingen i gering kan fremstilles, skal Domino samlingsfræseren indstilles:

      • Vores arbejdsemne har en tykkelse på 30 mm.
      • Vi anvender brikker i størrelsen 8 x 40 mm.
      • Geringsvinklen er 45°.

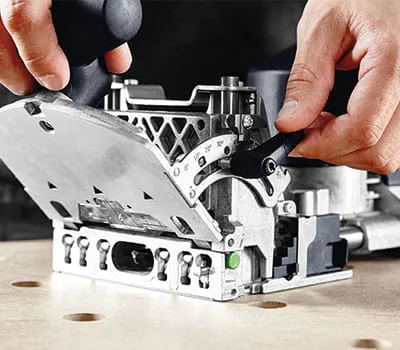

      Dette forudsætter følgende indstillinger på samlingsfræseren:

      • Indstil fræsehøjden til den mindste højde, 10 mm.
      • Fræsevinklen er 45° og fræsedybden det halve af brikkens længde, dvs. 20 mm.

      +
      Indstilling af samlingsfræser

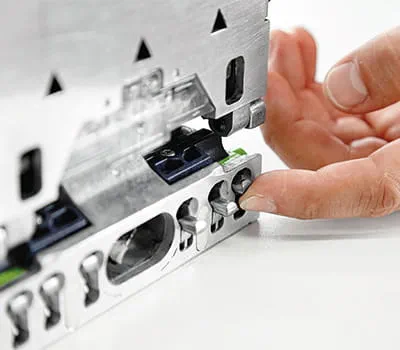

    • Hulafstanden kan du vælge individuelt alt efter arbejdsemne ved hjælp af stopstifterne. I dette eksempel arbejdes der med de to midterste stifter. Det giver en hulafstand på 37 mm.

      +
      Valg af hulafstand

    Fremgangsmåde

    • Når det første hul er fræset (stiften ligger her ind mod arbejdsemnets kant), sættes stiften ind i hullet og fungerer her som anslag for det næste hul. Fræs det første hul præcist og alle andre huller som langhul med spillerum.

      Tip:
      Optegning af et arbejdsmærke på korpuskanterne hjælper til senere ved bearbejdningen hurtigt og sikkert at finde det rigtige anlægssted for samlingsfræseren igen.

      +
      Fræsning af hul

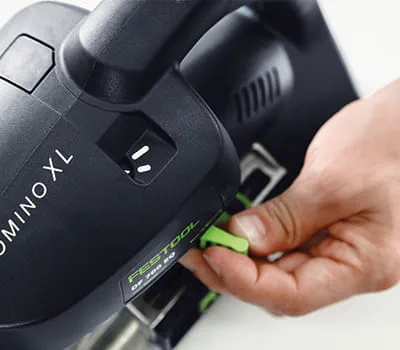

    • Dette er det enestående ved DOMINO langhulsprincippet. Det første hul, det såkaldte fikseringshul, fræses, så det passer til DOMINO brikkens diameter. DOMINO brikken i fikseringshullet gør, at samlingen sidder præcist i forhold til forkanten – samlingen er placeret rigtigt. De andre huller fræses som langhuller med spillerum. Det gør det let at justere og sammenføje emnerne, og samlingen er alligevel præcis, perfekt og stabil.

      +
      Fræsning af langhuller

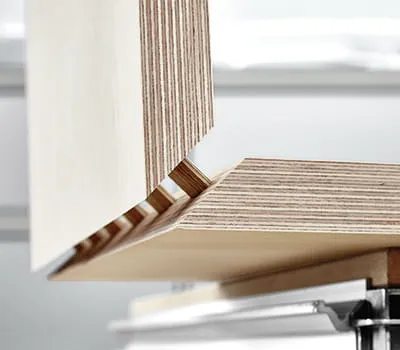

    • Sæt så emnedelene sammen, og lim brikkerne omhyggeligt. Med denne fremgangsmåde kan også mindre emner og rammer samles i gering. Til mindre emner er DF 500 bedre egnet.

      +
      Limning af brikker

    • Tip:

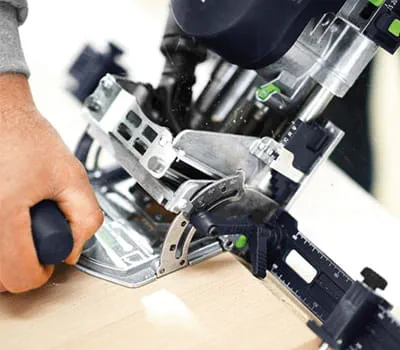

      Ved større hulafstande kan du arbejde med tværanslaget både ved DF 700 og DF 500.

      +
      Tværanslag
