Samling af stolper – samling med fladdyvel i stedet for tapsamling
Beskrivelse
Konstruktionstræ samles i dag ofte ved hjælp af forskellige metalsamlinger (skruer, vinkler, bolte osv.) i stedet for med traditionelle træsamlinger som f.eks. tap og taphul. Fordelen ved traditionelle træsamlinger er den nemme montering, da åsene og stolperne stikkes sammen. I dette anvendelseseksempel bruges der fladdyvler i stedet for tapsamlinger til at forbinde delene. Det gør monteringen hurtigere og giver mere præcise resultater. Her bruger vi hovedsageligt samlingsfræseren DOMINO XL.
Materialeliste
- Træ der skal samles
- Ås 12/22, stolpe 12/12, stiver 12/12
Maskiner/tilbehør
Alternative maskiner
Forberedelse/indstilling
-

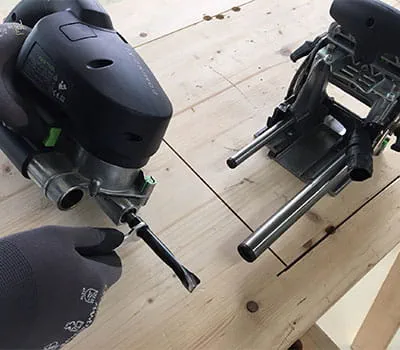

Skift af fræser i DF 700
Først skal der monteres en 14 mm fræser i DF 700 som vist i vejledningen.
-

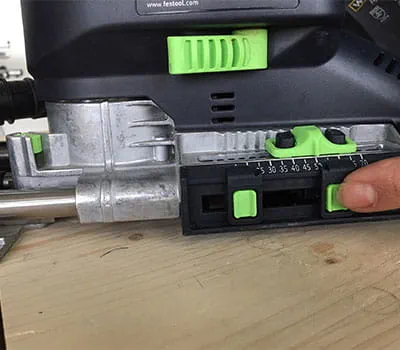

Indstilling af fræsedybden på DF 700
I det viste eksempel anvendes der en fræsedybde på 50 mm. Fræsedybden skal indstilles i henhold til brugsanvisningen.
-
Anbringelse af positionsmarkeringer

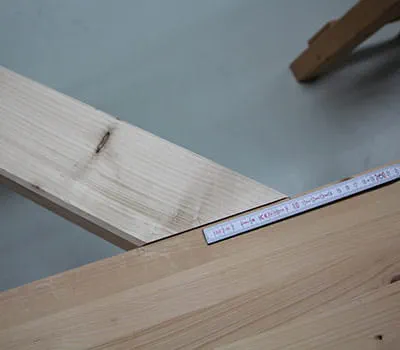

Præcise markeringer er forudsætningen for, at åse og stolper kan samles nøjagtigt. I dette eksempel anbringes der en markering på stiveren 10 cm fra forkanten.
-
Positionsmarkering på ås
For at opnå en præcis samling markeres stolpens position nu nøjagtigt på åsen.
Fremgangsmåde
-
Brug af stopstifter til fræsning af stolpeenderne

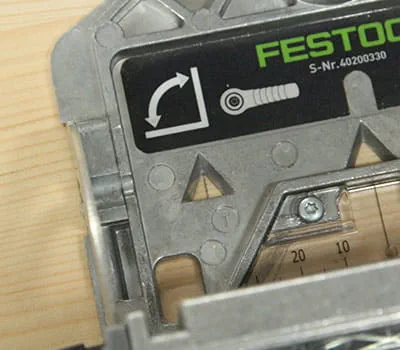

Til første fræsning af stolpeenderne anvendes stopstiften i midten. Den sidder i samme position som det trekantede skueglas på anslagspladen. Fræseren kan dermed placeres på stolpeenderne ved hjælp af stopstiften og på åsene ved hjælp af skueglasset. Der skal tilsluttes en støvsuger, når der arbejdes med DOMINO XL.
-
Brug af stopstifter til fræsning af stolpeenderne

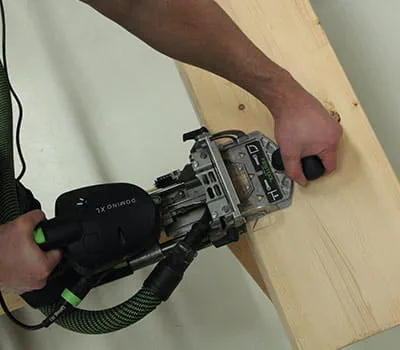

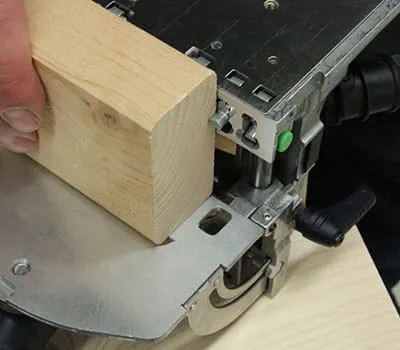

DOMINO XL anbragt på stolpen
-

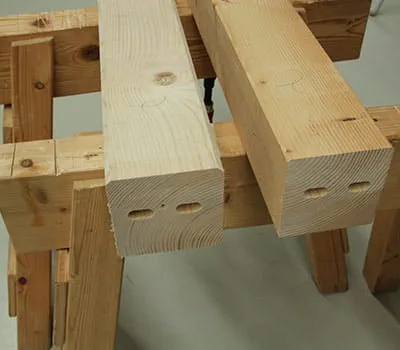

Fræsning på stolper
Nu udføres anden fræsning på stolpeenden. Sørg for, at stopstiften ligger ind mod den første fræsekant. Den første fræsning fungerer som justeringslinje og sparer dig for tidskrævende markeringsarbejde.
-
Gentag evt. fræsningerne på flere træstolper.
-
Fræsning på åse

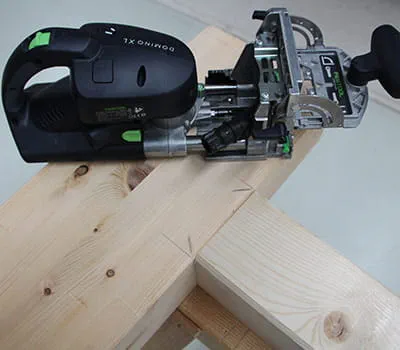

Sæt nu DOMINO XL på markeringen til stolpen, og udfør den første fræsning. Udfør derefter den anden fræsning, og sørg igen for, at stopstiften (i midten) ligger ind mod den første fræsning.
-
Fræsning på åse
Her: Venstre side af stolpemarkeringen i det trekantede skueglas
-
Bearbejdning af snitkanter

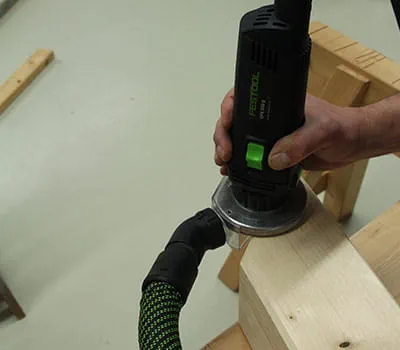

Sæt en 45° fasfræser i kantfræseren, og bearbejd kanterne.
-
Bearbejdning af snitkanter
Det anbefales at bruge en støvsuger.
-

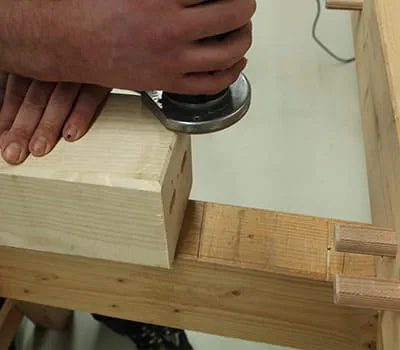

Isætning af dyvler
Fladdyvlerne sættes nu i. Brug evt. lidt PU-lim.
-

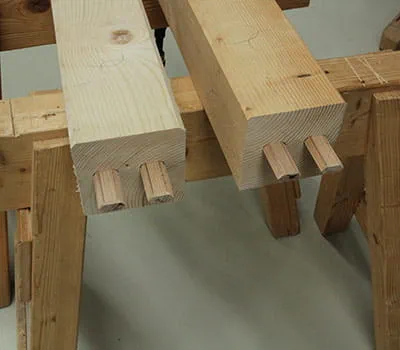

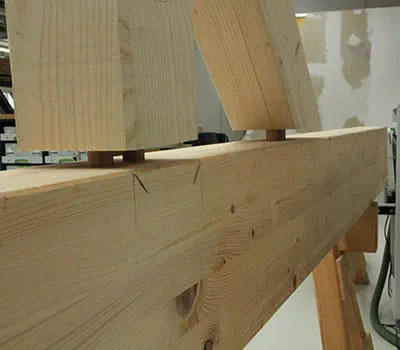

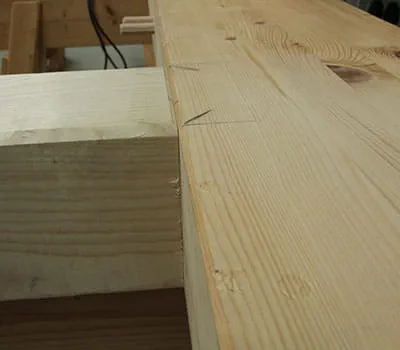

Sæt delene sammen
-
Sæt delene sammen
-

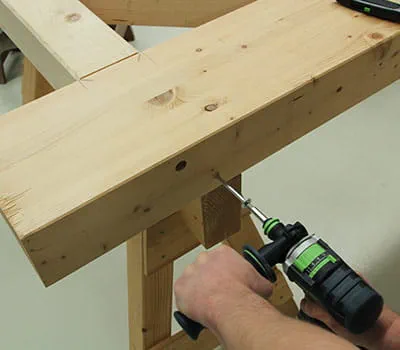

Iskruning af skruer
Til sidst skal de statisk nødvendige skruer skrues i for at sikre en solid samling.
-

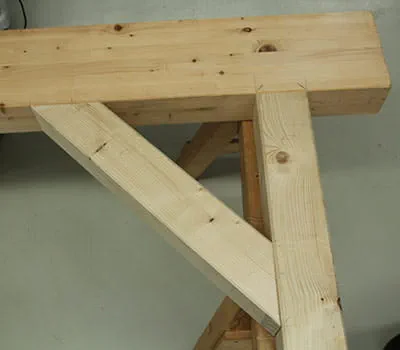

Færdig samling af åsene
Fladdyvlerne muliggør en præcis placering af konstruktionstræet og gør det hurtigere og lettere at forbinde åsen med stolpen.
-

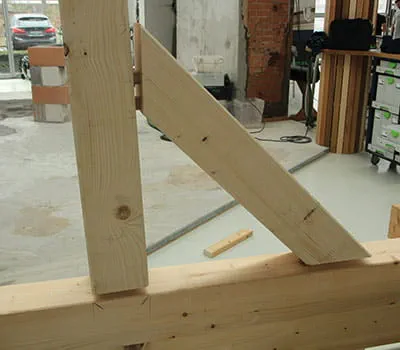

Slutresultat
-
