Længdesamlinger med henblik på erstatning af dele eller forlængelse af syld eller rem

Følgende anvendelseseksempel viser, hvordan bjælker kan samles på langs i nye konstruktioner. Hertil anvendes der rundsave, akku bore-/skruemaskiner og excenterslibere. Sådanne længdesamlinger af træ, det skrå hageblad, anvendes hovedsageligt, når beskadiget tømmer i gamle bygninger skal erstattes, eller når tømmer skal forlænges.

    Beskrivelse

    Med det rigtige værktøj kan bjælker samles på langs. Når det kommer til udskiftning af dele i gamle bygninger, afhænger fremgangsmåden ved længdesamling af træbjælker selvfølgelig meget af de lokale forhold, pladsforholdene og træets tværsnit. I nedenstående eksempel beskrives situationen i en ny konstruktion. Anvendelseseksemplet beskriver nøjagtigt, hvilke trin der skal udføres lige fra tilskæring til udfræsning samt montering af gevindbolte. Der anvendes her hovedsageligt forskellige rundsave.

    Materialeliste

    • 12x20 cm tømmer
    • Gevindstænger eller gevindbolte

    Maskiner/tilbehør

    Forberedelse/indstilling

    • opmærkning af tømmer

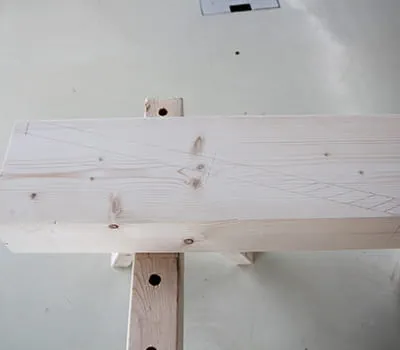

      Før man kan samle bjælkerne på langs, skal de opmærkes. Hvordan det skrå hageblad udføres afhænger af træets tykkelse. Overlapningens længde udgør i dette eksempel tre gange træets tykkelse (3xh). Dybden er udført med 3 cm.

      +
      opmærkning af tømmer

    Fremgangsmåde

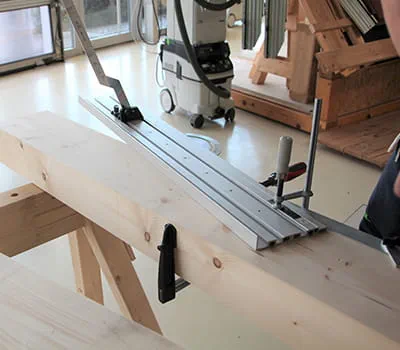

    • Fastgørelse af føringsskinnen ved længdesamling

      Når vinkelanslaget er indstillet, kan det fastgøres med skruetvinger.

      +
      fastgørelse af føringsskinnen

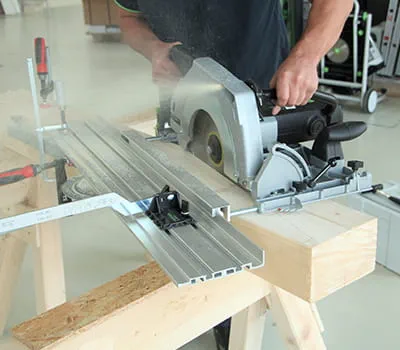

    • tilskæring med rundsaven

      Nu kan snittet udføres med rundsaven. Gentag processen på modstykket.

      +
      tilskæring med rundsaven

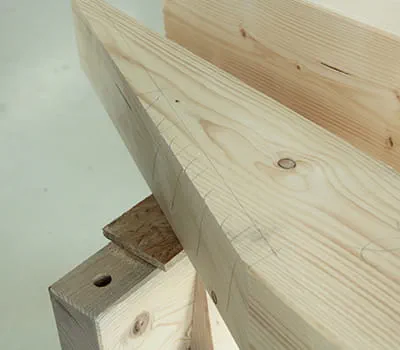

    • Afslutning af længdesnittet

      færdigt snit

      +
      færdigt snit
    • Fremstilling af træsamlingen

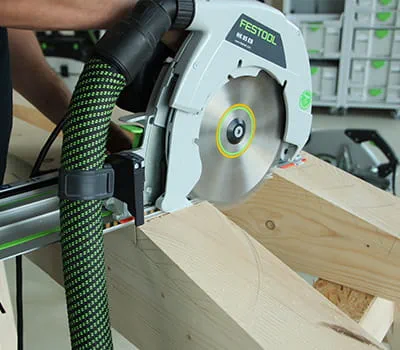

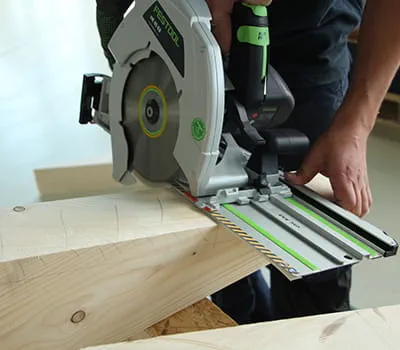

      Der skæres først på begrænsningslinjerne. Det klares let med rundsaven og kap-/geringssaven. Du skal bare indstille skæredybden, placere maskinen på afmærkningen og så skære.

      +
      fremstilling af træsamlingen
    • Fremstilling af træsamlingen

      Skæring på midteraksen

      +
      fremstilling af træsamlingen

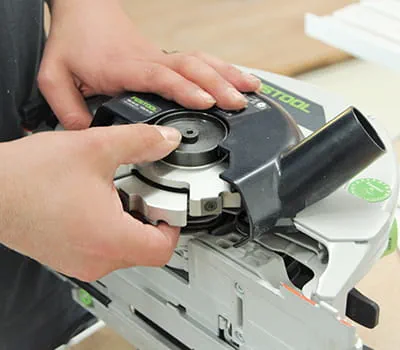

    • montering af den justerbare notfræser i rundsaven

      Med den justerbare notfræser kan det midterste område af samlingen hurtigt fræses ud. Savklingen skal afmonteres, før notfræseren monteres i henhold til brugsanvisningen. Her er den maksimale fræsebredde på 25 mm valgt.

      +
      montering af den justerbare notfræser i rundsaven
    • udfræsning af samlingen

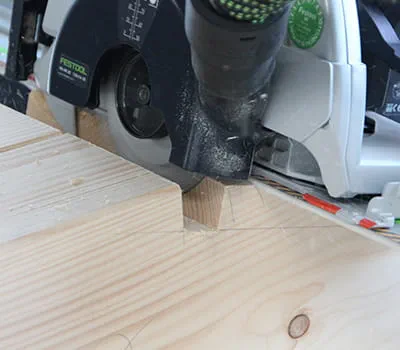

      Når fræsedybden er indstillet, kan samlingen udfræses ved hjælp af kap-/geringsskinnen. Hvis samlingen senere vil være synlig, anbefales det at lægge et stykke træ ind mod emnet for at reducere flosningen.

      +
      udfræsning af samlingen
    • Færdiggørelse af udfræsningen

      færdig udfræsning

      +
      færdig udfræsning
    • Samling

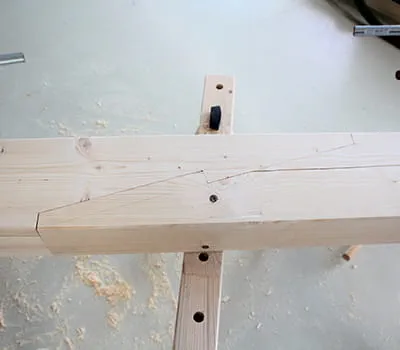

      De to dele kan nu samles.

      +
      de to dele kan nu samles
    • Boring af huller til boltsamlingen med borestativ

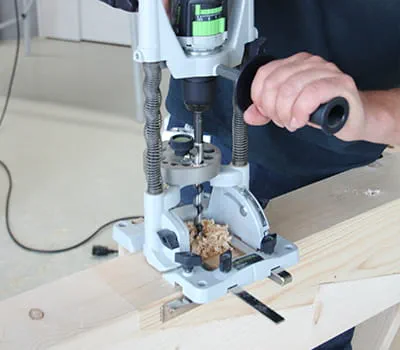

      De nødvendige huller kan bores med akku skruemaskinen opspændt på tømrerborestativet.

      +
      boring af huller til boltsamlingen med borestativ
    • Andet boretrin

      Desuden bores der huller til spændskiverne med et forstnerbor med dybdestop.

      +
      der bores huller til spændskiverne
    • montering af gevindbolte

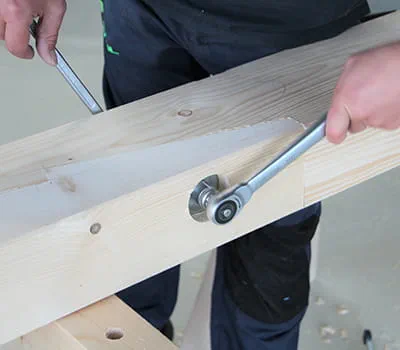

      Gevindboltene kan nu monteres og tilspændes.

      +
      montering af gevindbolte
    • Fjernelse af markeringer

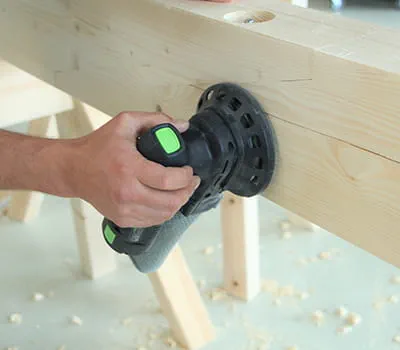

      De bearbejdede områder af længdesamlingen kan slibes med akku slibemaskinen for at fjerne blyantmarkeringer.

      +
      slibning af bearbejdede områder med akku slibemaskinen

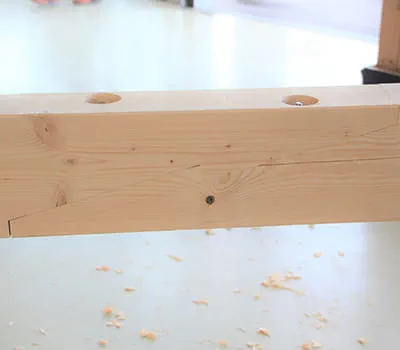

    • færdig samling

      Resultatet er en flot og robust længdesamling.

      +
      færdig samling
