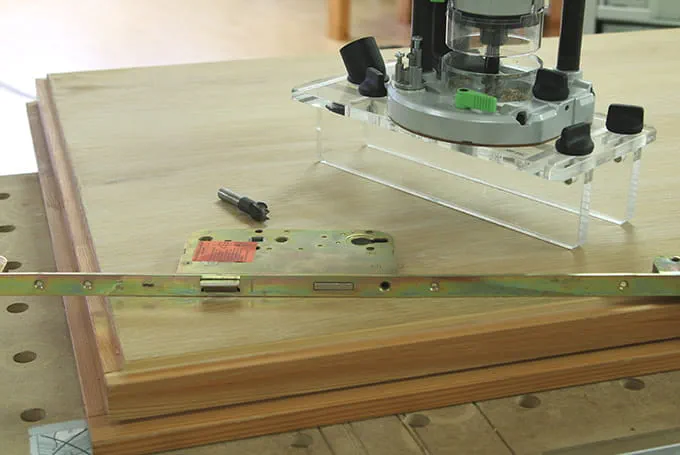

Indfræsning af låsekasser

Indfræsning af låsekasser
Vil du sikre dine ejendele mod tyveri, er det vigtigt, at du har en god låsekasse. Dette anvendelseseksempel forklarer, hvordan en lås indfræses på en dør med en overfræser. Den efterfølgende montering af låsekassen i dørfalsen beskrives ikke.

    Beskrivelse

    På grund af skærpede krav til indbrudssikring af huse og lejligheder kræver bygherrer og boligejere stadig oftere at få monteret en låsekasse.

    Fræseadapteren OF-FH gør det muligt at fræse noter på falssiden af døre, så det ikke er nødvendigt at anvende en stationær fræser. Fræseadapteren gør kantbearbejdningen lettere, specielt ved fræsning af noter og langhuller til sikkerhedsbeslag, kantrigler osv.

    I dette anvendelseseksempel beskrives, hvor let det er at arbejde med fræseadapteren, og hvor hurtigt der også kan udføres komplekst arbejde hermed.

    Maskiner/tilbehør

    I dette anvendelseseksempel anbefales følgende maskiner og tilbehør:

    Alternative maskiner

    Du kan også bruge følgende maskiner og tilbehør:

    Forberedelse/indstilling

    • Indstil fræseadapteren og den valgte overfræser på følgende måde:

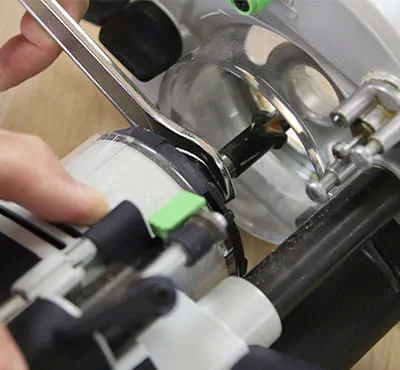

      Sæt først den pågældende fræser (trinfræser) i overfræseren. Trinfræseren gør det muligt at fræse to notniveauer samtidig. Den øverste not er til låsens "stolpe" og den nederste not til stangen (mekanik).

      +
      Indstilling af fræseadapter

    • Fastgør dernæst fræseadapteren på overfræseren. Til det formål medleveres to gevindskruer til de anbefalede overfræsere. Der skal monteres en 30 mm kopiring, for at fræseadapteren kan centreres på overfræseren (den følger med overfræseren).

      +
      Fastgørelse af fræseadapter

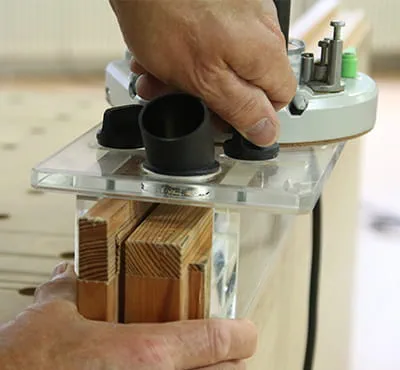

    • I næste trin skal fræseadapteren indstilles.

      Her skal man tænke på, at afstanden mellem fræseadapterens to sideanslag skal svare nøjagtigt til dørens tykkelse.

      Hvis fræseadapteren ikke føres spilfrit på døren, opstår der unøjagtigheder.

      Sæt nu døren på hængselsiden, så låsekassesiden vender opad.

      Opspænd dernæst døren på et arbejdsbord MFT ved hjælp af skruetvinger.

      Sæt så fræseren på dørfalsen med fræseadapteren, og indstiil fræseadapteren til det ønskede mål (stolpetykkelse).

      Tilslut til sidst støvsugerslangen D 36 til fræseanordningen.

      +
      Indstilling af fræseadapter

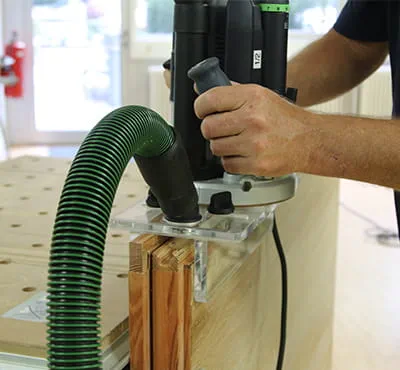

    Fremgangsmåde

    • Følgende er vigtigt i forbindelse med fræsningen:

      Der skal altid fræses i modløb. Det betyder, at overfræseren altid skal føres mod fræserens omløbsretning .

      Der skal holdes godt fast i overfræseren og fræseadapteren under fræsningen, og overfræseren skal føres jævnt fremad.

      Derefter kan låsekassen monteres i dørfalsen.

      +
      Fræsning

    • Bearbejdningstip:

      Før den såkaldte stolpe (fastgørelsesprofil) indfræses med den pågældende trinfræser, kan der evt. fræses en not til låsekassen med notfræseren.

      +
