Fremstilling af træsamlinger: Udfræsning til bjælkebeslag med fræseskabelon og overfræser

Speciel anvendelse med MFS og OF 2200

I dette anvendelseseksempel vises, hvordan træsamlinger kan fremstilles hurtigt og præcist ved hjælp af bjælkebeslag. Både forberedelsen af overfræseren og anvendelse af fræseskabelonen såvel som fræsning og samling af træbjælkerne uden synlige skruer forklares trin for trin. Denne fremgangsmåde er især ideel, hvis der skal laves flere samlinger, da der kan fræses præcise træsamlinger gentagne gange med Festool systemet.

OBS: Anvendelseseksemplerne erstatter ikke brugsanvisningen og sikkerhedsanvisningerne!

Beskrivelse

Der anvendes ofte usynlige bjælkesamlinger i træbyggeri. Der findes mange forskellige forbindelsesmidler til træsamlinger.Udfræsningerne skal være nøjagtige for at sikre præcise samlinger. Til fremstillingen af usynlige bjælkesamlinger anbefales det at anvende en overfræser i kombination med en multifræseskabelon. Med Festool systemet kan træbjælker samles hurtigt og præcist uden synlige skruer. Det er især en fordel, hvis der skal fræses mange samlinger. I dette anvendelseseksempel beskrives, hvordan der gentagne gange kan laves præcise udfræsninger til usynlige bjælkesamlinger.

Maskiner/tilbehør

I dette anvendelseseksempel anbefales følgende maskiner og tilbehør:

Overfræser OF 2200 EB-Plus

Kraftcentret med enorm sejtrækningsevne
Støvsuger CTH 26 EI CLEANTEC

Ingen chance for farligt støv.

Alternative maskiner

Du kan også bruge følgende maskiner og tilbehør:

Overfræser OF 1400 EBQ-Plus

Den ideelle kombination af kraft og komfort

Forberedelse/indstilling

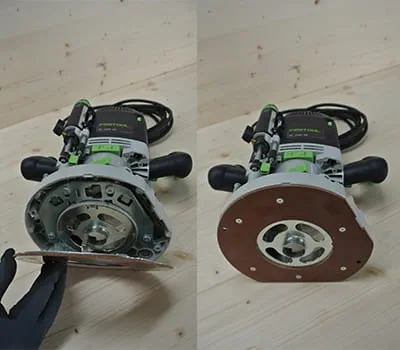

Til udfræsningen til bjælkebeslagene skal der først monteres en notfræser og kopiring i overfræseren. Der kan også anvendes en anden glidesål.

+
Indstil multifræseskabelonen til bjælkebeslagets bredde.

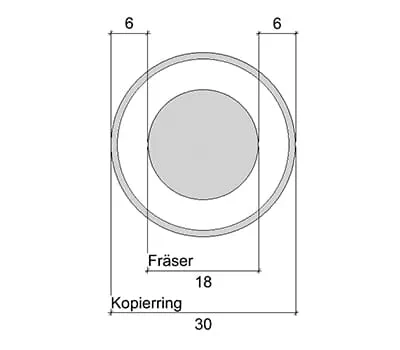

For arbejde med skabelonen gælder: Beslagets bredde plus differencen mellem kopiringens diameter og fræserens diameter. Her: 60 mm + (30 mm - 18 mm) = 72 mm.

+

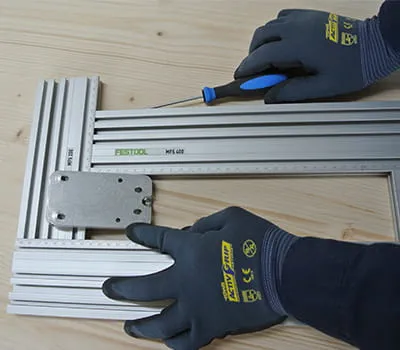

Læg beslaget ind i skabelonen.

+

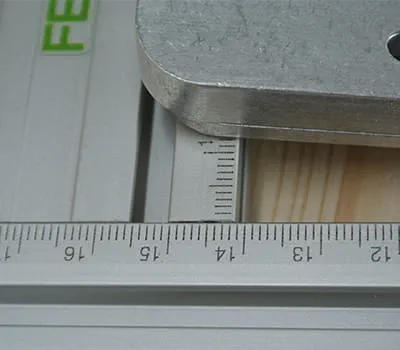

Læg differencen (her 12 mm) til beslagets bredde, aflæs målet på fræseskabelonens skala, og fastlås indstillingen. Fræseskabelonens længde retter sig efter beslagets længde plus ca. 30 mm. Denne ekstra længde er nødvendig for bedre at kunne dykke ned i materialet med fræseren.

+

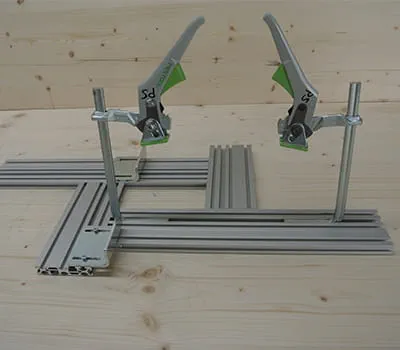

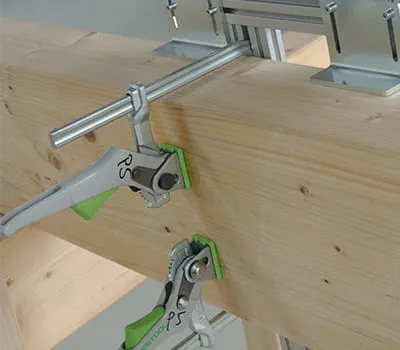

De to vinkelanslag monteres parallelt med breddeaksen. Det letteste er at foretage indstillingen direkte på arbejdsemnet. Den smalle skabelonkant skal her have en afstand på 6 mm ((kopiringens diameter - fræserens diameter)/2 = ((30 mm - 18 mm)/2 = 6 mm) til fræsekanten. Skabelonen fastgøres til kantbjælken med de to én-hånds-tvinger.

+
Nu er skabelonen klar og kan placeres meget hurtigt på kantbjælkens aksemarkering og efter fræsningen hurtigt skubbes til næste position.

+

Fremgangsmåde

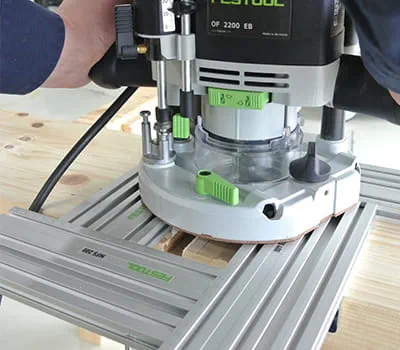

Anbring overfræseren, og indstil dybden. Når støvsugeren er tilsluttet til overfræseren, kan man begynde med fræsningen.
For at undgå splintring på overkanten anbefales det at fræse lidt ned ved højre kant.

+

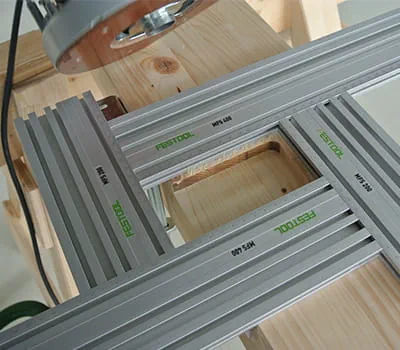

Bevæg fræseren ud igen, og fræs træsamlingerne med uret langs venstre kant. Fræs derefter materialet ud i midten.

+

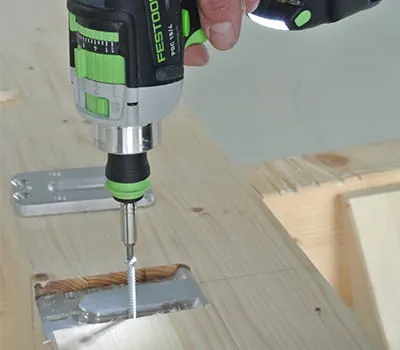

Efter fræsning af træsamlingerne monteres beslagene med de passende skruer.

+

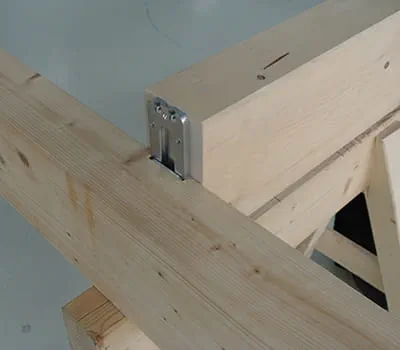

Fremstillingen af træsamlinger er ikke noget problem med Festool systemet. Resultatet er usynlige bjælkesamlinger, som er fræset og monteret præcist og hurtigt gentagne gange.

+
