Fræsning af udskæring med multifræseskabelonen MFS

Fræsning af udskæring

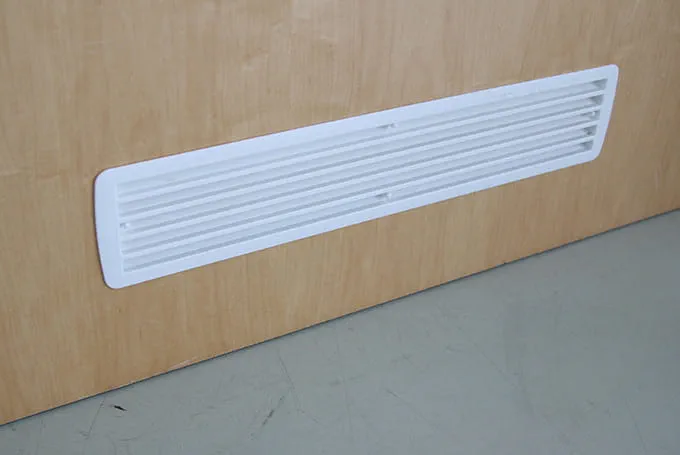

Vil du fræse en firkantet eller rund udskæring, finder du her en detaljeret vejledning med alt nødvendigt værktøj. I anvendelseseksemplet beskrives, hvordan du fræser en udskæring til et ventilationsgitter. Du lærer her, hvordan du beregner det mål, der skal indstilles og derefter udfører en præcis fræsning.

    Beskrivelse

    Udskæringer kan nemt fræses med multifræseskabelonen MFS. Med det forskydelige og udvidelige skabelonsystem kan firkantede udskæringer og cirkler fræses trinløst.

    I dette eksempel beskrives, hvordan der fræses en udskæring til et ventilationsgitter.

    Maskiner/tilbehør

    I dette anvendelseseksempel anbefales følgende maskiner og tilbehør:

    Alternative maskiner

    Du kan også bruge følgende maskiner og tilbehør:

    Forberedelse/indstilling

    • Først måles ventilationsgitterets størrelse. Følgende fremgangsmåde anbefales:

      Multifræseskabelonen er nemmest at indstille, hvis man kun løsner og spænder skruerne over for hinanden. Fræseskabelonen kan så kun forskydes i en retning.
      Indstil vinkelbenene sådan, at ventilationsgitteret passer nøjagtigt i rammen.

      +

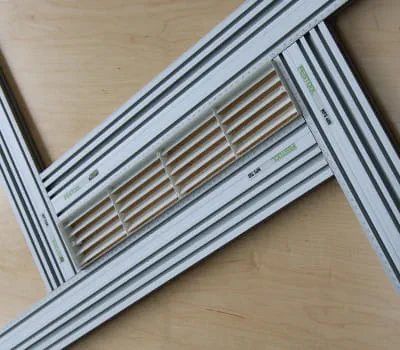

      Aflæsning af ventilationsgitterets størrelse

    • Derefter kan længde- og breddemålet aflæses på skalaen på aluminiumsprofilen (se figur).

      Beregning af indstillingsmålet:

      Indstillingsmålet beregnes ved at lægge ventilationsgitterets mål (længde og bredde) sammen med kopiringens diameter minus fræserens diameter.

      Eksempel:
      Ventilationsgitter længde 430 mm, bredde 76 mm
      Kopiringens diameter 30 mm – fræserens diameter 20 mm = tillæg 10 mm

      Indstilling af fræseskabelonen:

      Ventilationsgitter
      Længde 430 mm + 10 mm = indstillingsmål 440 mm
      Bredde 76 mm + 10 mm = indstillingsmål 86 mm

      I vores eksempel lægger vi også 2 millimeters spillerum til. Det giver et indstillingsmål på 442 x 88 mm.

      +
      Beregning af indstillingsmålet

    • Indstilling:

      • Vælg det beregnede indstillingsmål på fræseskabelonen. Løsn først, som beskrevet ovenfor, de to skruer over for hinanden, indstil den ønskede bredde, og spænd skruerne igen.
      • Længden indstilles på samme måde med de to andre skruer.
      • Nu opmærkes ventilationsgitterets position inkl. tillæg på arbejdsemnet for derefter at fræse udskæringen.

      +
      Indstilling af skabelonen

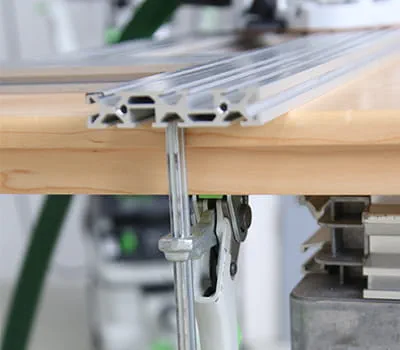

    • Placer multifræseskabelonen på arbejdsemnet i henhold til markeringerne.

      Vigtigt: Fastgør altid skabelonen med tvinger før fræsning.

      +
      Placering af multifræseskabelonen

    Fremgangsmåde

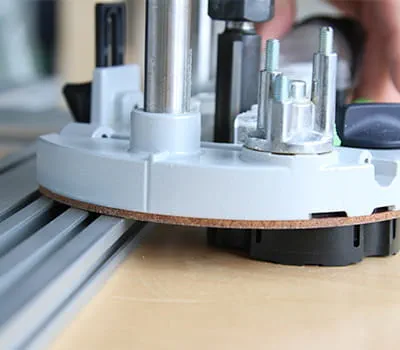

    • Kopiringen, fræseren og udsugningsanordningen monteres på overfræseren i henhold til vejledningen.

      Indstil fræsedybden med revolveranslaget.

      Indstil omdrejningstallet til trin 6.

      Tænd for maskinen, og dyk ned i arbejdsemnet med den først indstillede fræsedybde på revolveranslaget.



      +
      Montering af kopiring, fræser og udsugningsanordning

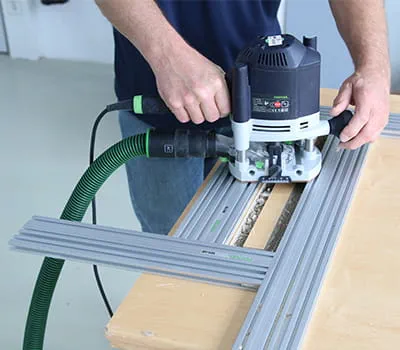

    • Før maskinen med kopiringen i urets retning (modløb) langs med multifræseskabelonen og frem til startpositionen.

      Fræs udskæringen i arbejdsemnet i 2-3 arbejdsgange.

      +
      Føring af overfræseren i urets retning

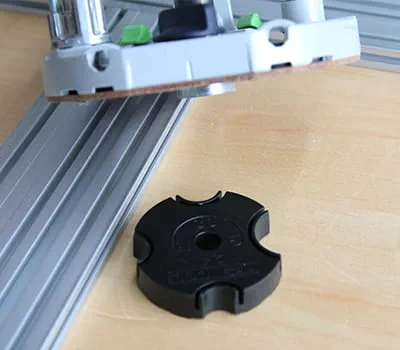

    • Tip: Overfræseren kan vælte ved større udskæringer. Det forhindres med vippebeskyttelsen, som leveres sammen med MFS. Kopiringen skal blot sættes i det pågældende segment på vippebeskyttelsen for at fræse udskæringen.

      +
      Isætning af kopiring

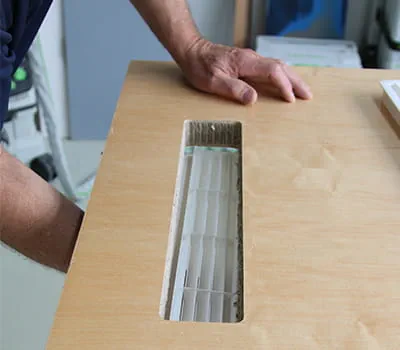

    • Resultatet er en perfekt fræset udskæring til ventilationsgitteret, som er fremstillet let og effektivt ved hjælp af Festool systemet.

      +
      færdig udskæring til ventilationsgitter
