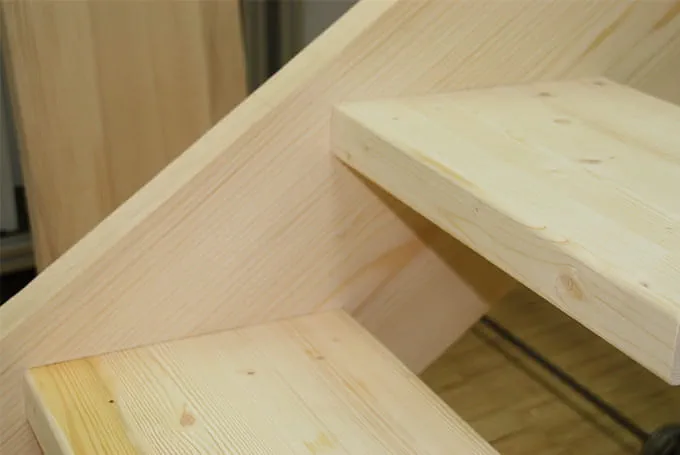

Fræsning af trappevanger med multifræseskabelonen

Bygger man individuelle trapper, kan man udfræse trinnene i trappevangerne ved hjælp af en skabelon og en overfræser. Dette anvendelseseksempel viser, hvordan trappevanger fræses, og hvordan diameteren beregnes rigtigt. På den måde får man et ensartet resultat og kan fremstille trappevanger efter ønske.

OBS: Anvendelseseksemplerne erstatter ikke brugsanvisningen og sikkerhedsanvisningerne!

Beskrivelse

Tømrere bygger jævnligt individuelle trapper og er i den forbindelse nødt til at fremstille en fræseskabelon til trappevangerne.

I dette anvendelseseksempel præsenteres en løsning, der giver størst mulig fleksibilitet og let kan indstilles til de nødvendige mål.

Maskiner/tilbehør

I dette anvendelseseksempel anbefales følgende maskiner og tilbehør:

Overfræser OF 2200 EB-Plus

Kraftcentret med enorm sejtrækningsevne
Støvsuger CTH 26 EI CLEANTEC

Ingen chance for farligt støv.

Alternative maskiner

Du kan også bruge følgende maskiner og tilbehør:

Overfræser OF 1400 EBQ-Plus

Den ideelle kombination af kraft og komfort

Forberedelse/indstilling

I dette eksempel beskrives, hvordan trappevanger med indstemmede trin uden stødbræt fræses med multifræseskabelonen MFS.

+

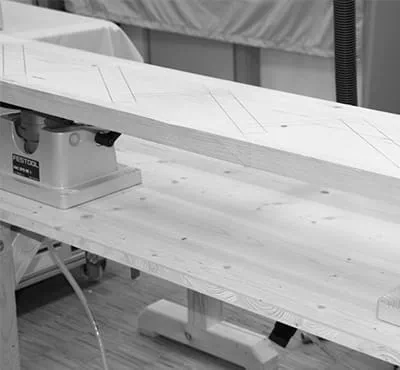

Trappevangen skal ligge sikkert og være forsvarligt opspændt. FESTOOL-vakuumspændesystemet er ideelt til dette formål. Hermed forhindres det, at trappevangen beskadiges, og MFS kan flyttes på vangen uden generende tvinger.

+

Fremgangsmåde

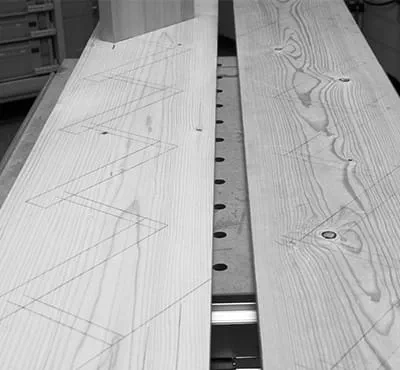

Først opmærkes trappevangen i overensstemmelse med trappehældningen og trindybden.

+

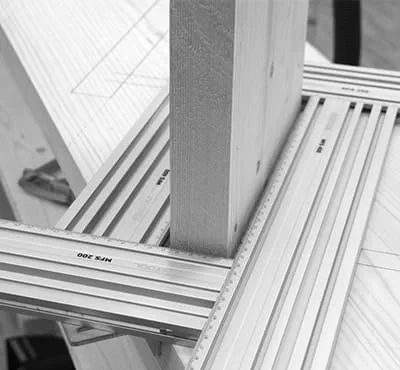

Derefter indstilles MFS. Skabelonen skal indstilles sådan i længden og bredden, at den er større end trinnet ved at lægge forskellen mellem kopiringens og fræserens diameter til trinnets mål.

+
For eksempel:

Trindybde = 264 mm
Trintykkelse = 42 mm
Kopiringens diameter = 24 mm
Fræserens diameter = 12 mm

MFS indstilling:

Dybde: 264 mm + (24 mm - 12 mm) = 276 mm
Tykkelse: 42 mm + (24 mm - 12 mm) = 54 mm

+

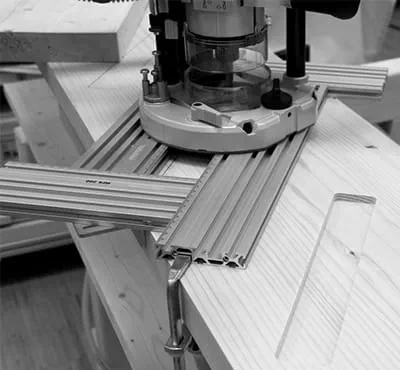

På lige trappevanger kan de medleverede anslagsvinkler monteres, hvor skabelonen så kan flyttes til næste fræseposition. Skabelonen fastgøres med to tvinger.

+

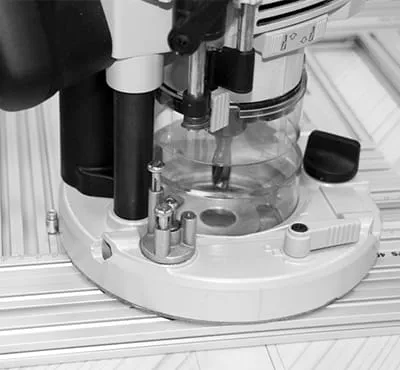

Efter montering af fræseren indstilles den ønskede fræsedybde, kopiringen monteres, og fræseren sættes på skabelonen.

Den kørende maskine dykkes ned i træet, og fræsningen gennemføres evt. i flere trin.

Begynder man med venstre trappevange, skal skabelonen lægges spejlvendt på højre trappevange, og anslagsvinklerne skal justeres på ny.

+

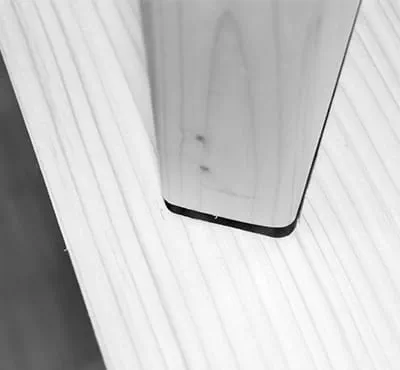

Efter fræsningen kan trappetrinnene prøvemonteres.

+

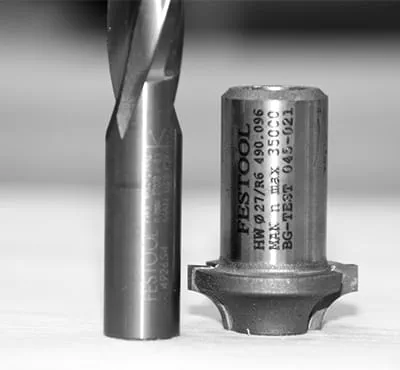

Tip: Der skal vælges en fræser, hvis diameter svarer til trinnenes senere hjørneradius.
For eksempel hjørneradius = R 6 mm
Anvendt notfræser = D 12 mm

+

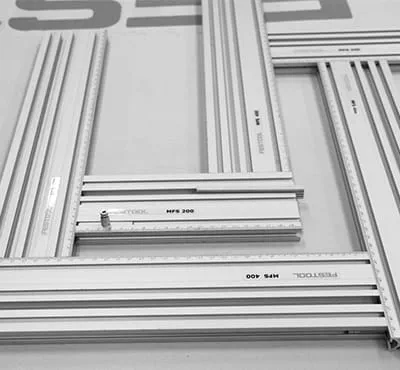

Tip: Ved brug af et par forlængerprofiler kan MFS opbygges sådan, at trappetrinnet og stødbrættet kan fræses i én opspænding.

+
Det er meget møjsommeligt at fremstille en skabelon til indstemmede trappetrin, som evt. også har et lodret stødbræt.

Med multifræseskabelonen MFS er det let at fræse trappevanger med enhver trappefræser og overfræser.
Med FESTOOL-systemet kan brugeren udnytte alle fordelene.

+
