Fræsning af pyntenot til møbelfronter med rammelook

Fræsning af pyntenot

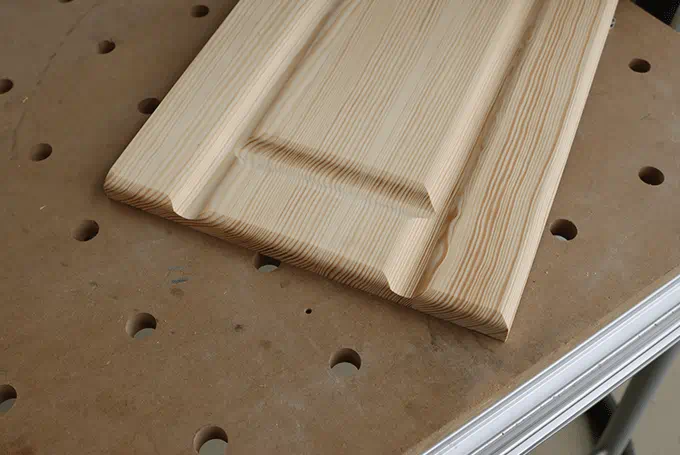

Møbelfronter får et rammelook, når der fræses en pyntenot i træet. Hvilket værktøj du har brug for til fræsningen, og hvordan du efterfølgende afrunder arbejdsemnets yderkanter, forklarer dette anvendelseseksempel. Det vises, hvordan overfræseren indstilles, og hvilke mål der skal tages højde for.

    Beskrivelse

    Foruden klassiske rammekonstruktioner, som let og hurtigt kan fremstilles med afgratningsfræsere og kontraprofilfræsere, kan man også profilere limtræsplader og fræse en pyntenot i træet. Man har indtryk af, at det drejer sig om en kontraprofilkonstruktion. Tømreren har således mulighed for at gøre materialer, som er lette at forarbejde, f.eks. limtræsplader, mere eksklusive, f.eks. på møbelfronter til køkkener eller skabsvægge.På den måde får man fronter i såkaldt kassette- eller rammelook.

    I fremstillingen af en møbelfront i rammelook skal der skelnes mellem tre arbejdsgange. I første arbejdsgang udføres der fræsninger i lodret retning og i anden arbejdsgang fræsninger i vandret retning. I tredje arbejdsgang afrundes yderkanterne

    Hvis man kun vil have lodrette fræsninger, bortfalder anden arbejdsgang selvfølgelig.

    Maskiner/tilbehør

    I dette anvendelseseksempel anbefales følgende maskiner og tilbehør:

    Alternative maskiner

    Du kan også bruge følgende maskiner og tilbehør:

    Forberedelse/indstilling

    • Træf følgende forberedelser for at kunne udføre fræsningerne:

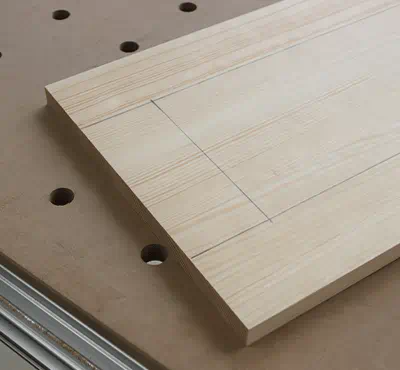

      Marker midterlinjen for alle fræsninger samt deres grænse.

      +
      Markering af midterlinje

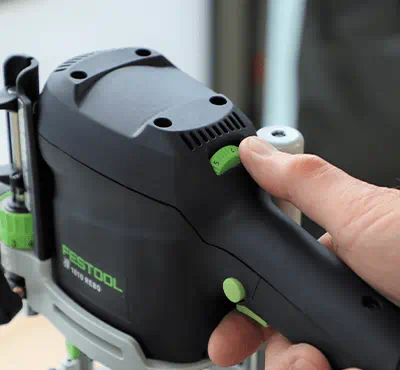

    • Indstil nu overfræseren. Gør følgende:

      Sæt profilfræseren uden føringsleje i overfræseren. Fræserskaftet skal sidde i spændepatronen til markeringen på skaftet for at sikre, at fræseren sidder ordentligt fast.

      Monter føringsanslaget på overfræseren, så den kan føres på føringsskinnen.

      Sæt overfræseren på føringsskinnen for at indstille den.

      Indstil omdrejningstallet efter træsorten, fræsertypen og fræsediameteren (disse værdier er angivet i en tabel i brugsanvisningen).

      +
      Klargøring af overfræser

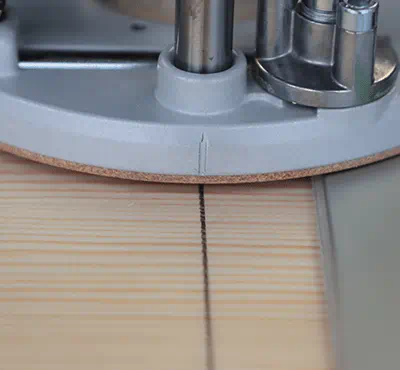

    • Opspænd arbejdsemnet sådan på arbejdsbordet ved hjælp af spændeelementer eller spændetvinger, at en af de lodrette linjer kan bearbejdes. Afstanden x fra den tegnede linje til føringsskinnens kant afhænger af fræsediameteren og beregnes på følgende måde:

      x = fræsediameter i mm / 2 + 2 mm

      En 42 mm profilfræser giver en afstand på 23 mm.

      +
      Beregning af afstand

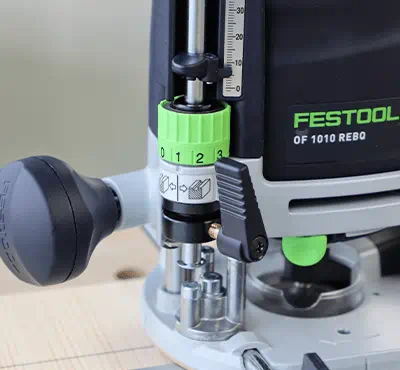

    • Indstil profilfræseren til en fræsedybde på 8 mm. Hvordan fræsedybden indstilles, skal ikke beskrives nærmere her. Det kan læses i brugsanvisningen.

      Indstil overfræserens afstand til skinnen. Gør her brug af de markerede linjer og kærvene i fræsebordet, som markerer fræserens midtpunkt.

      +
      Indstilling af fræsedybden

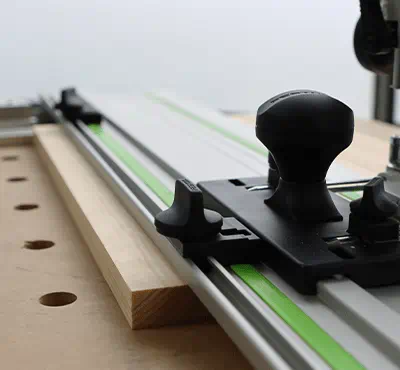

    • Før nu værktøjet frem til den første grænselinje, og anbring der et stopbeslag. Bevæg maskinen til slutningen af fræsningen, og anbring der endnu et stopbeslag. Ved hjælp af de markerede grænselinjer og millimetervisningen på støttebenet kan indstillingen foretages meget nøjagtigt.

      Stopbeslagene kan undlades ved de lodrette fræsninger.

      +
      Placering af stopbeslag

    Fremgangsmåde

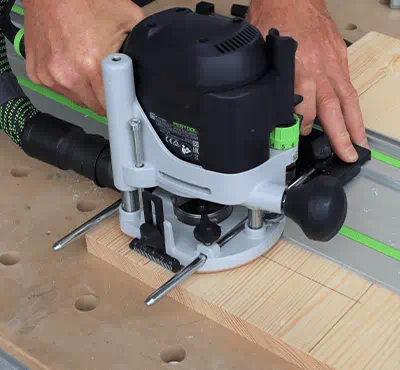

    • Fræsningen udføres på følgende måde:

      Sæt overfræseren rigtigt på skinnen.

      Tænd for fræseren, og dyk ned i arbejdsemnet. Sørg for, at fræseren ikke rører ved arbejdsemnet, når den tændes, så fræseren kan løbe frit.

      Kør fræseren frem på skinnen og ikke for langsomt, da fræseren ellers brænder materialet.

      Ved slutningen af fræsningen trækkes fræseren op af noten og slukkes.

      Fjern først fræseren fra skinnen, når den er standset.

      +
      Udførelse af fræsningen

    • Hvis de lodrette fræsninger er gennemgående, kan man undlade stopbeslagene. Kør så bare den roterende fræser ind i arbejdsemnet, og træk den op igen for enden. Ellers gælder samme fremgangsmåde for de lodrette fræsninger som for de vandrette fræsninger.

      +

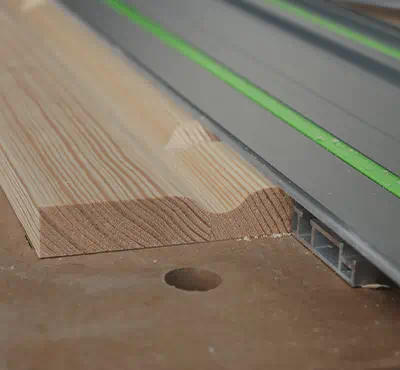

      lodrette fræsninger

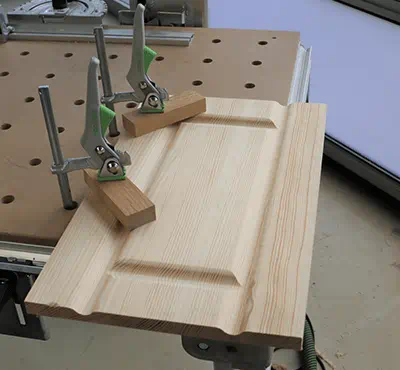

    • I tredje arbejdsgang, afrunding af arbejdsemnets yderkanter, skal staffræseren med føringsleje fastspændes i overfræseren.

      I denne arbejdsgang opspændes træet sådan på arbejdsbordet, at kun to kanter er tilgængelige.

      Ved dybdeindstilling af fræseren kan føringslejets skrue sættes på arbejdsemnet og nulindstillingen foretages. Indstil derefter fræsedybden til 18 mm.



      +

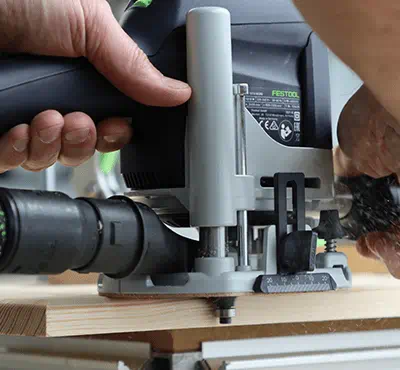

      Afrunding af yderkanterne

    • Ved afrunding af arbejdsemnets yderkanter skal arbejdsemnets endeflader bearbejdes først. Derefter bearbejdes arbejdesemnets langsider.

      +
      Afrunding af yderkanterne
