Fræsning af et muslingegreb

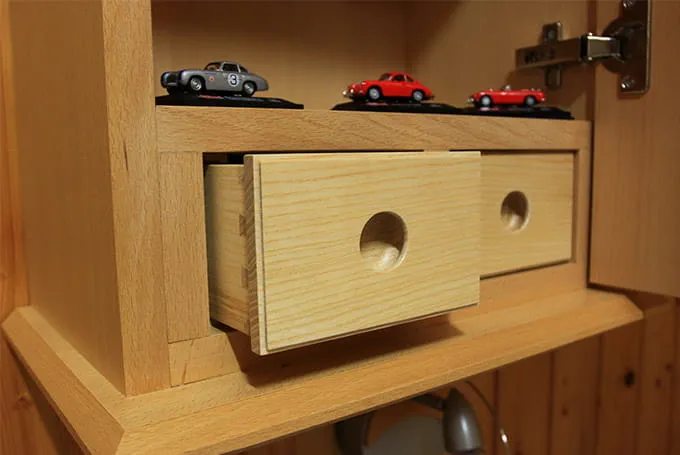

I dette Festool anvendelseseksempel forklares trin for trin, hvad du skal være opmærksom på ved fræsning af et rundt muslingegreb i en træfront. Både forberedelsen med fremstilling af en skabelon og indstilling af overfræseren såvel som fremgangsmåden beskrives udførligt nedenfor. Det kan især anbefales at fræse muslingegreb i skydedøre, da grebene giver en plan front.

OBS: Anvendelseseksemplerne erstatter ikke brugsanvisningen og sikkerhedsanvisningerne!

Beskrivelse

I et andet anvendelseseksempel forklares det, hvordan man kan fremstille et greb langs med en kant. Ofte anvender man af konstruktions- og designmæssige grunde et muslingegreb. Fordelen ved denne type greb er, at grebet ikke rager ud og derfor ikke er generende på indvendige skuffer eller skydedøre. I modsætning til anvendelseseksemplet "Fræsning af greb i trækasser" gennemfræses skuffefronten her ikke. Derfor er fræsningen af et muslingegreb bedre egnet til udvendige skuffer. Et muslingegreb kan også anvendes som designelement i forskellige formgivninger. I dette anvendelseseksempel forklares det ved hjælp af et rundt muslingegreb, hvordan man kan fræse et sådant greb direkte i materialet.

Maskiner/tilbehør

I dette anvendelseseksempel anbefales følgende maskiner og tilbehør:

Overfræser OF 1010 REBQ-Plus

Høj præcision med lys.
Støvsuger CTH 26 EI CLEANTEC

Ingen chance for farligt støv.

Andre maskiner/andet tilbehør

Du kan også bruge følgende maskiner og tilbehør:

Forberedelse/indstilling

Skabelonen til fræsning af muslingegrebet skal fremstilles med stor omhu. Eventuelle unøjagtigheder kan ses på det færdige emne senere og er vanskelige at udbedre. En præcist fremstillet skabelon kan desuden bruges senere på andre arbejdsemner.

Skabelonen skal være mindst 10 mm tyk, når skuffefronten har en tykkelse på 15-19 mm. Krydsfinerplader er særligt velegnet til fremstilling af skabeloner, da de er faste og robuste.

Skabelonen skal have en størrelse på mindst 20 x 30 cm, for at den kan fastspændes senere.

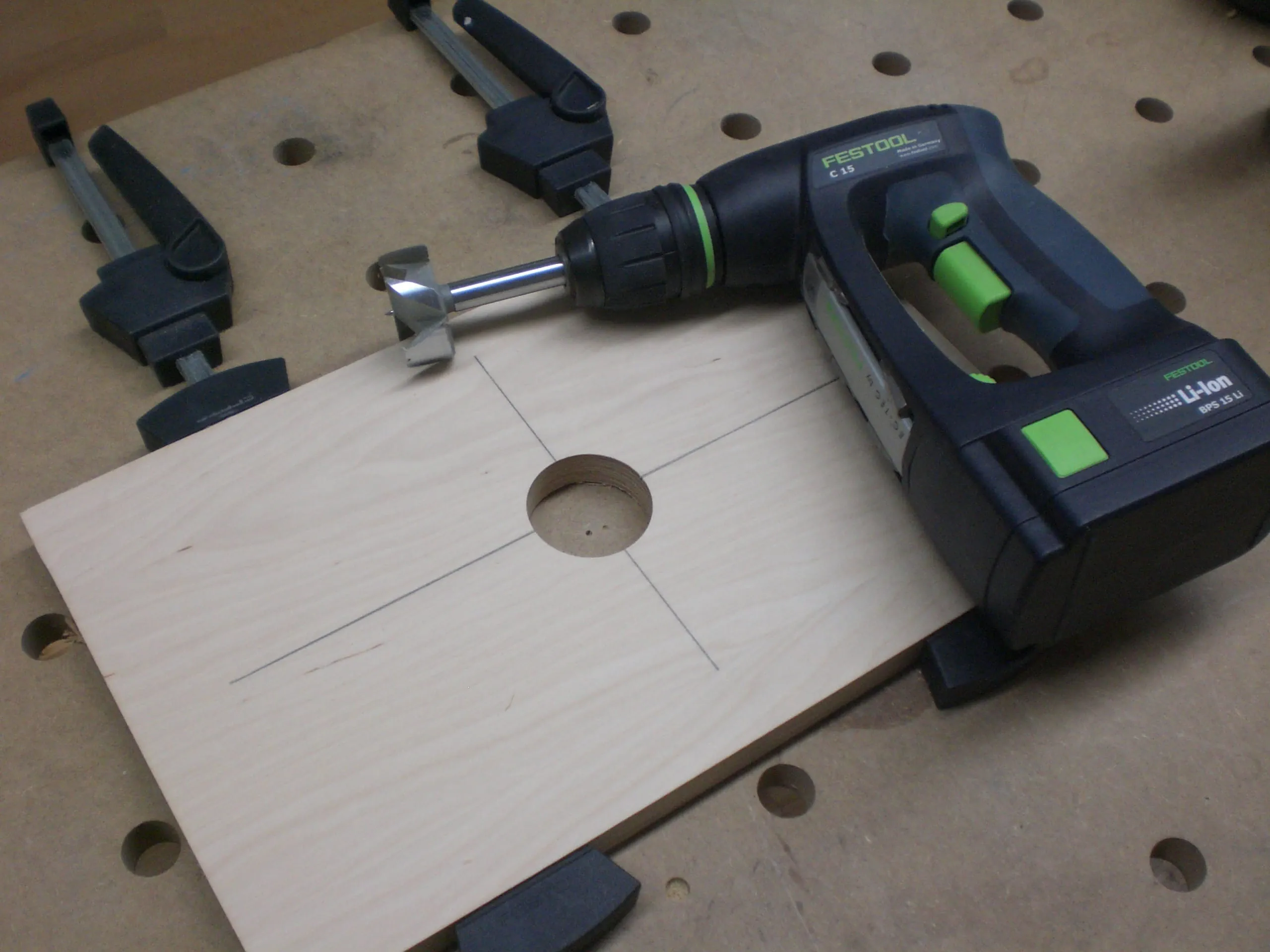

Da der i dette eksempel fræses runde muslingegreb i træ, er det nok at bore et hul med et forstnerbor.

Ved brug af 27 mm føringslejet beregnes borediameteren på følgende måde:

Ønsket diameter på muslingegrebet + 15 mm = skabelonens borediameter

+
På skabelonens underside tegnes der først et kryds, og der bores derefter et hul i midten af markeringen.

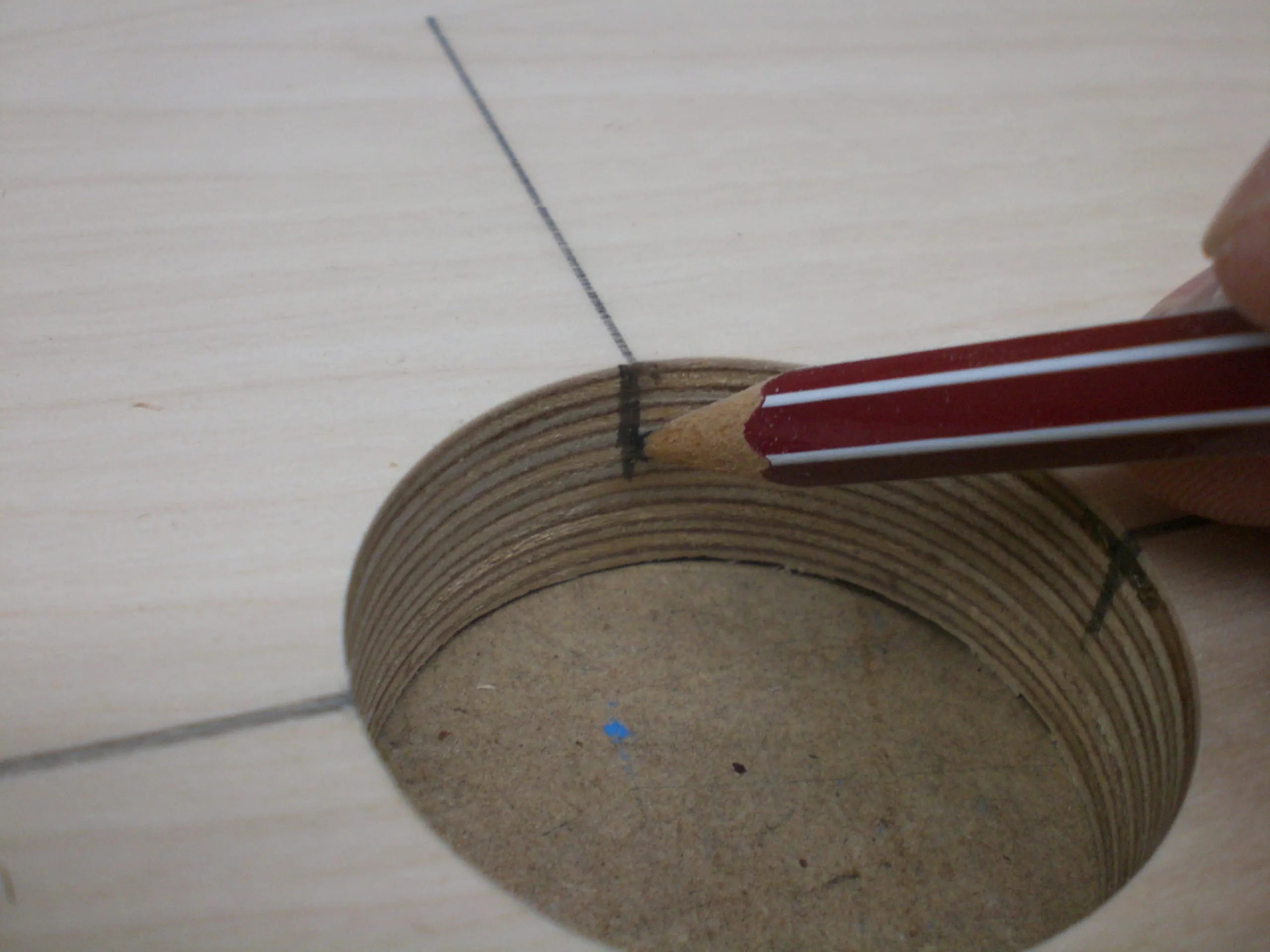

Markeringen overføres derefter til hullets kant som vist på billedet.

+

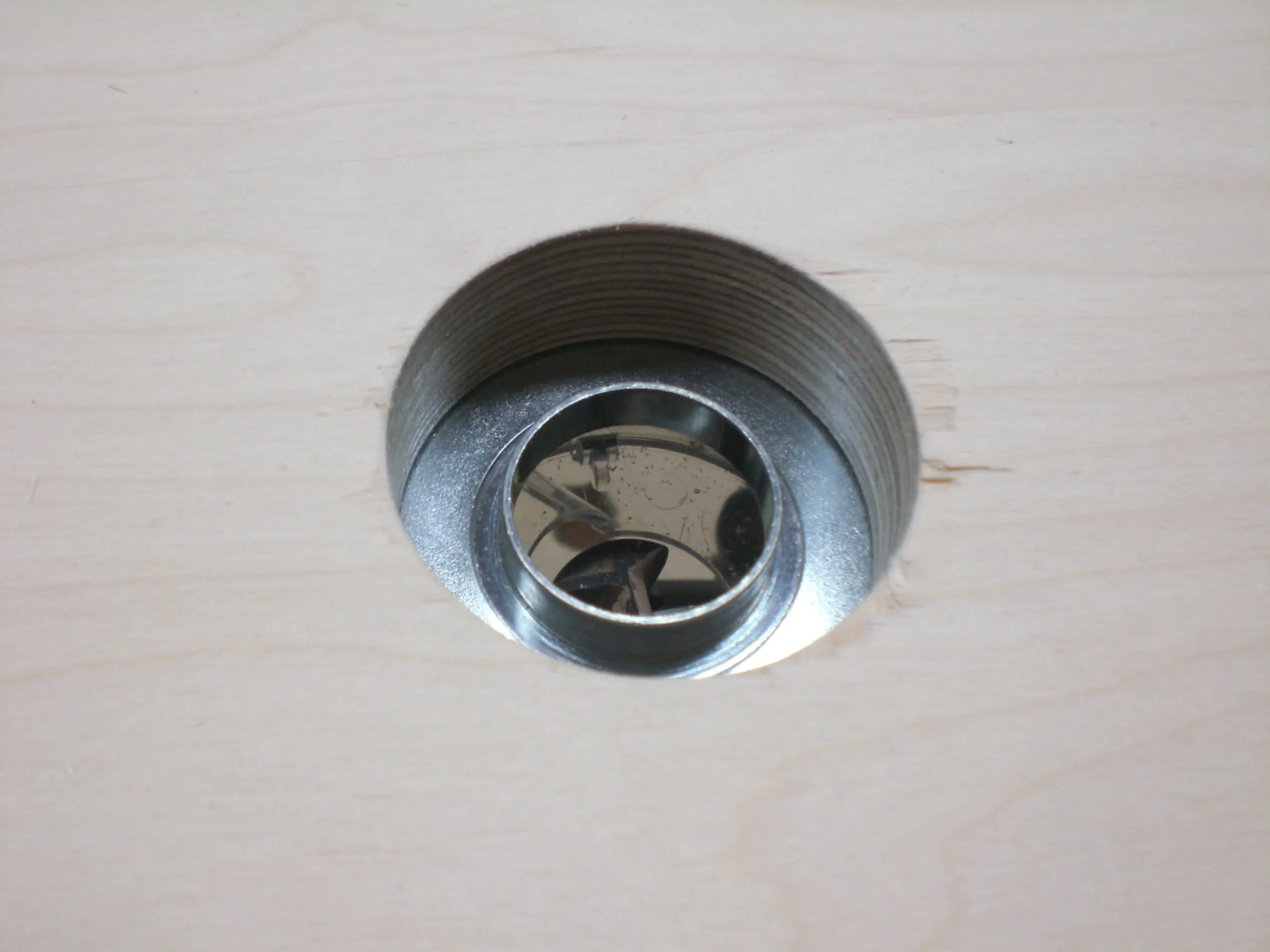

Nu placeres overfræseren midt på hullet.

+
Denne position markeres på oversiden med en blyant. Dette trin er meget vigtigt, fordi der senere kun må dykkes ned og op i midten. Dykker man ned eller op i kanten af fræsningen, fræses der en kærv i muslingegrebet.

+
Ved indstilling af overfræseren er det vigtigt at overholde fræserens mindste spændedybde.
Den er nået, når linjen under V-markeringen er skjult.

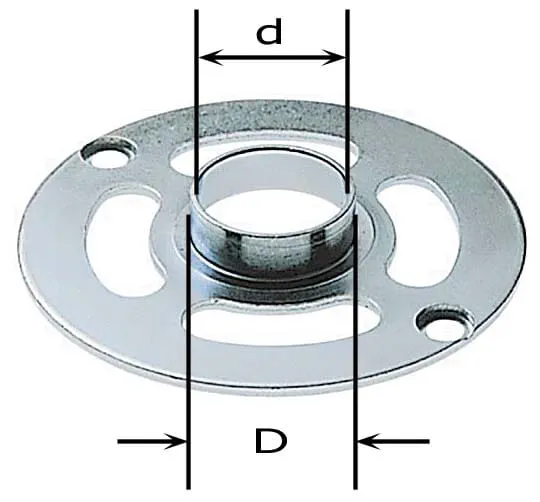

Som allerede nævnt anvendes der et føringsleje med en diameter på 27 mm.

Det sættes i i stedet for den sorte plastring og centreres med centrerdornen ZD-OF.

+

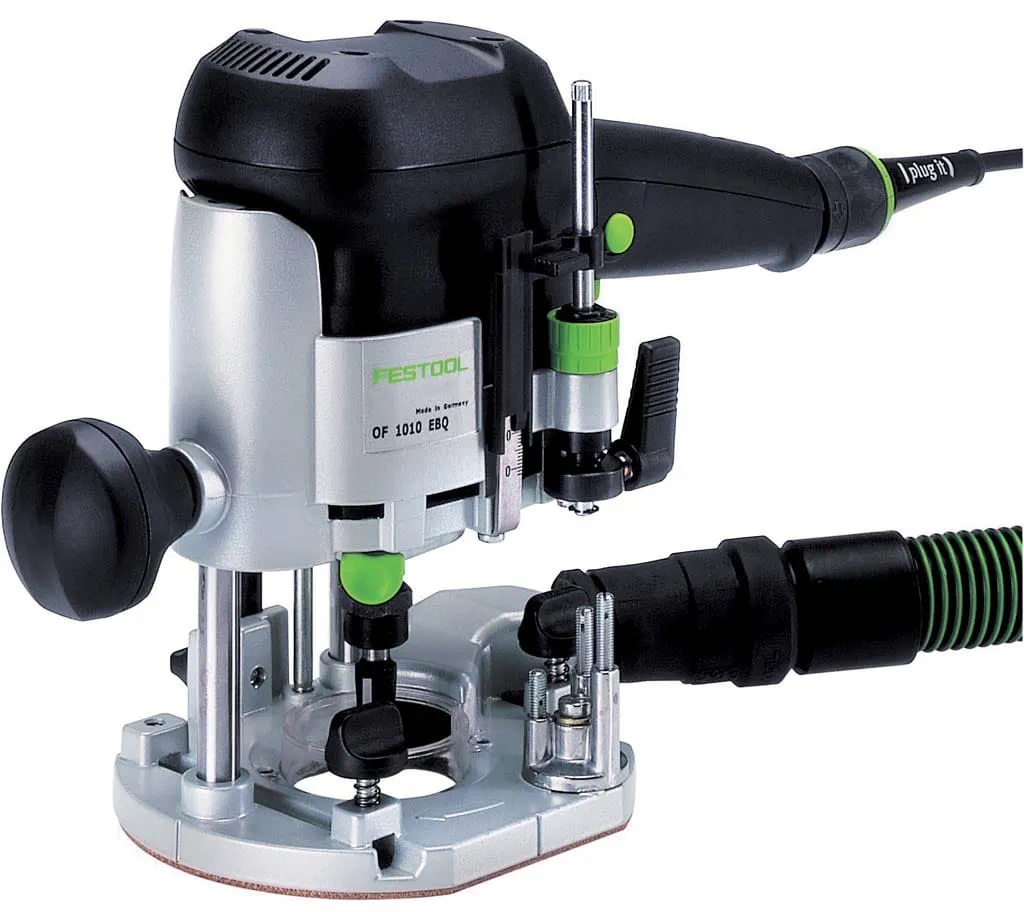

For at indstille fræsedybden sættes overfræseren på skabelonen.

Derefter føres den stillestående fræser på et jævnt underlag.

Nu indstilles der et dybdeanslag på 16 mm.

Det anbefales at foretage en prøvefræsning, før muslingegrebet fræses for at kontrollere fræsedybden.

+

Fremgangsmåde

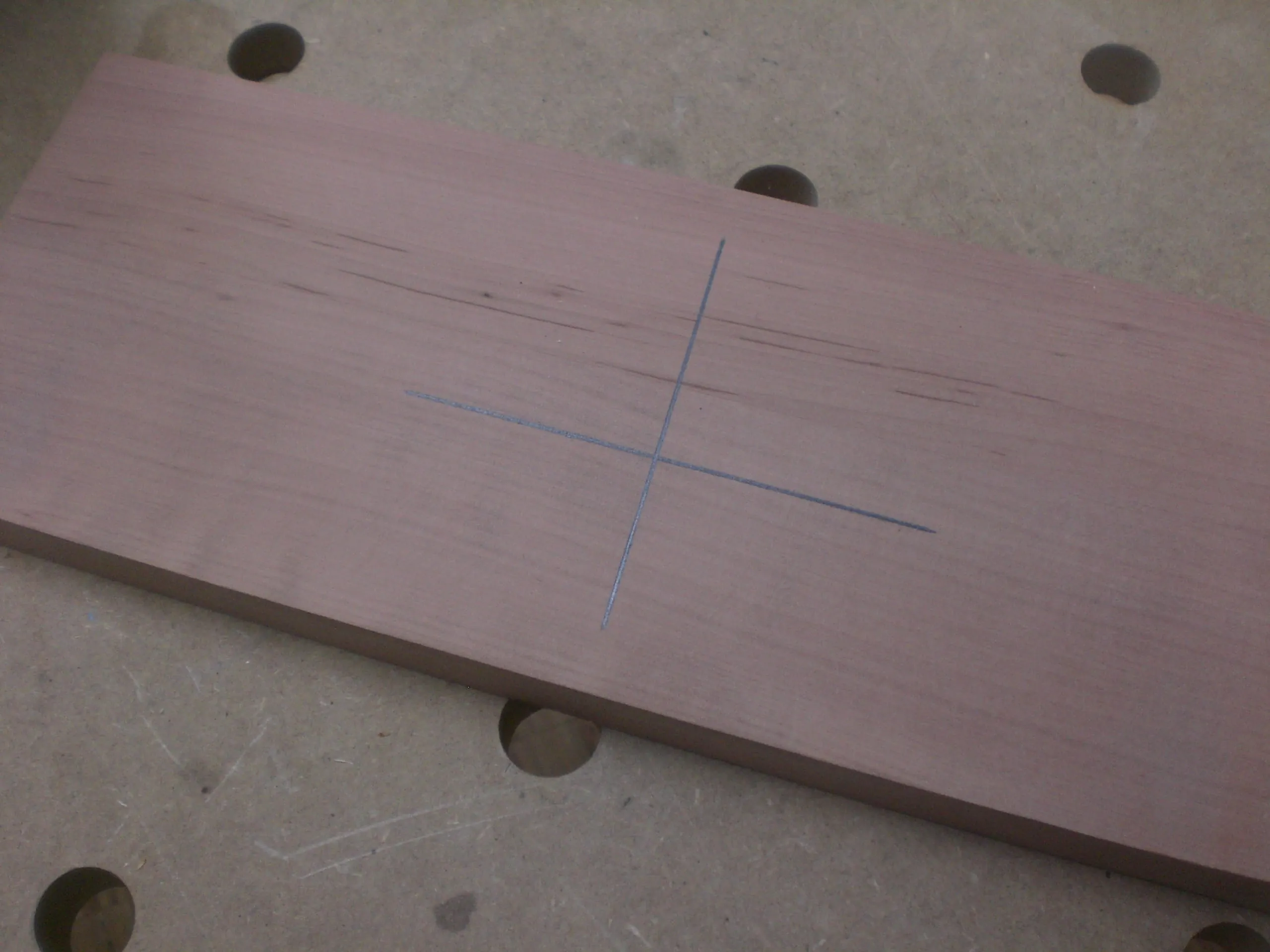

Det sted, hvor muslingegrebet skal fræses på emnet, markeres med et stort kryds. Emnet skal have en minimumstykkelse på 19 mm. Ellers er der fare for, at emnet gennemfræses.

+

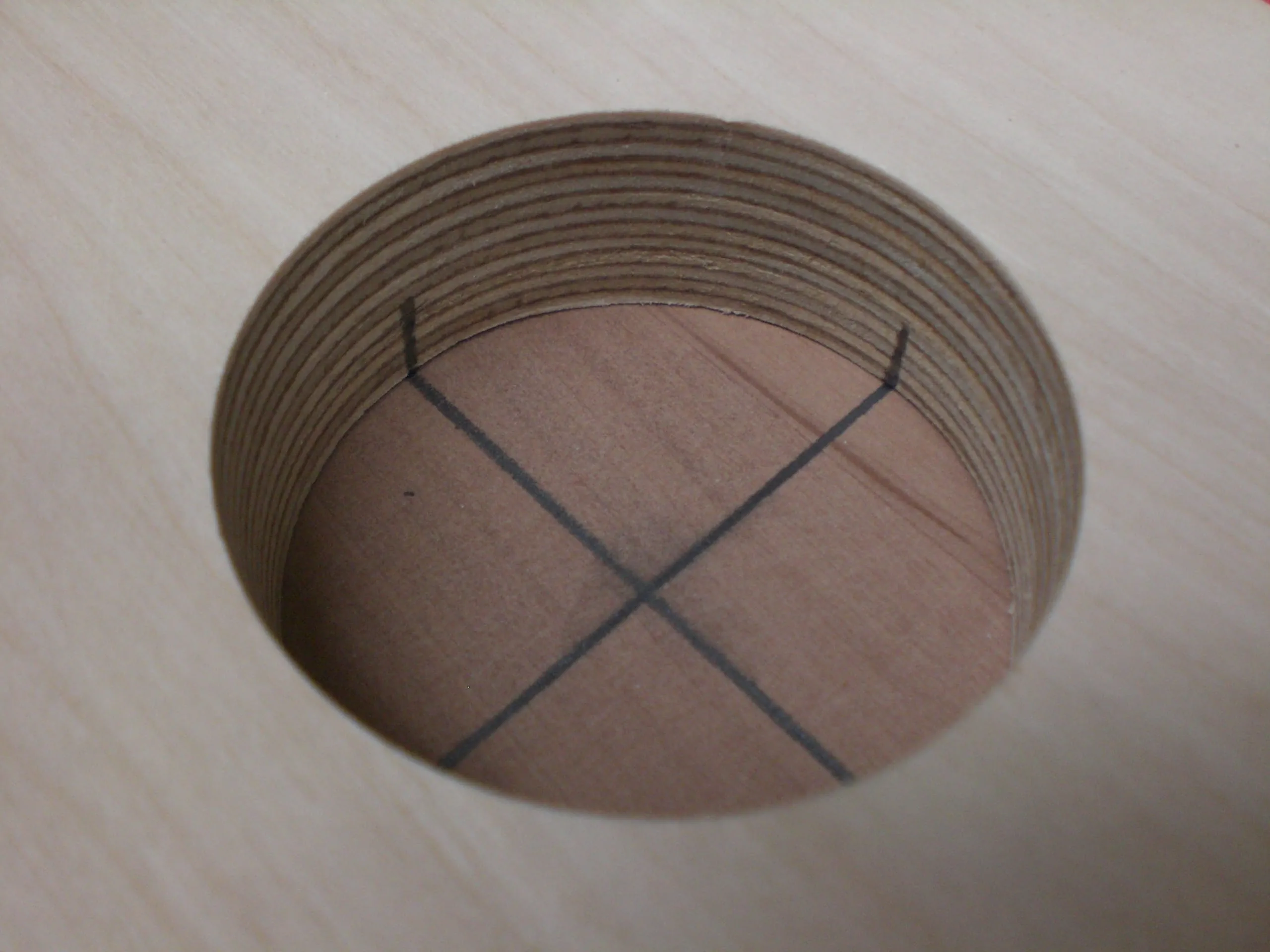

Nu sættes skabelonen på emnet. Skabelonen kan let placeres ved hjælp af markeringerne.

+

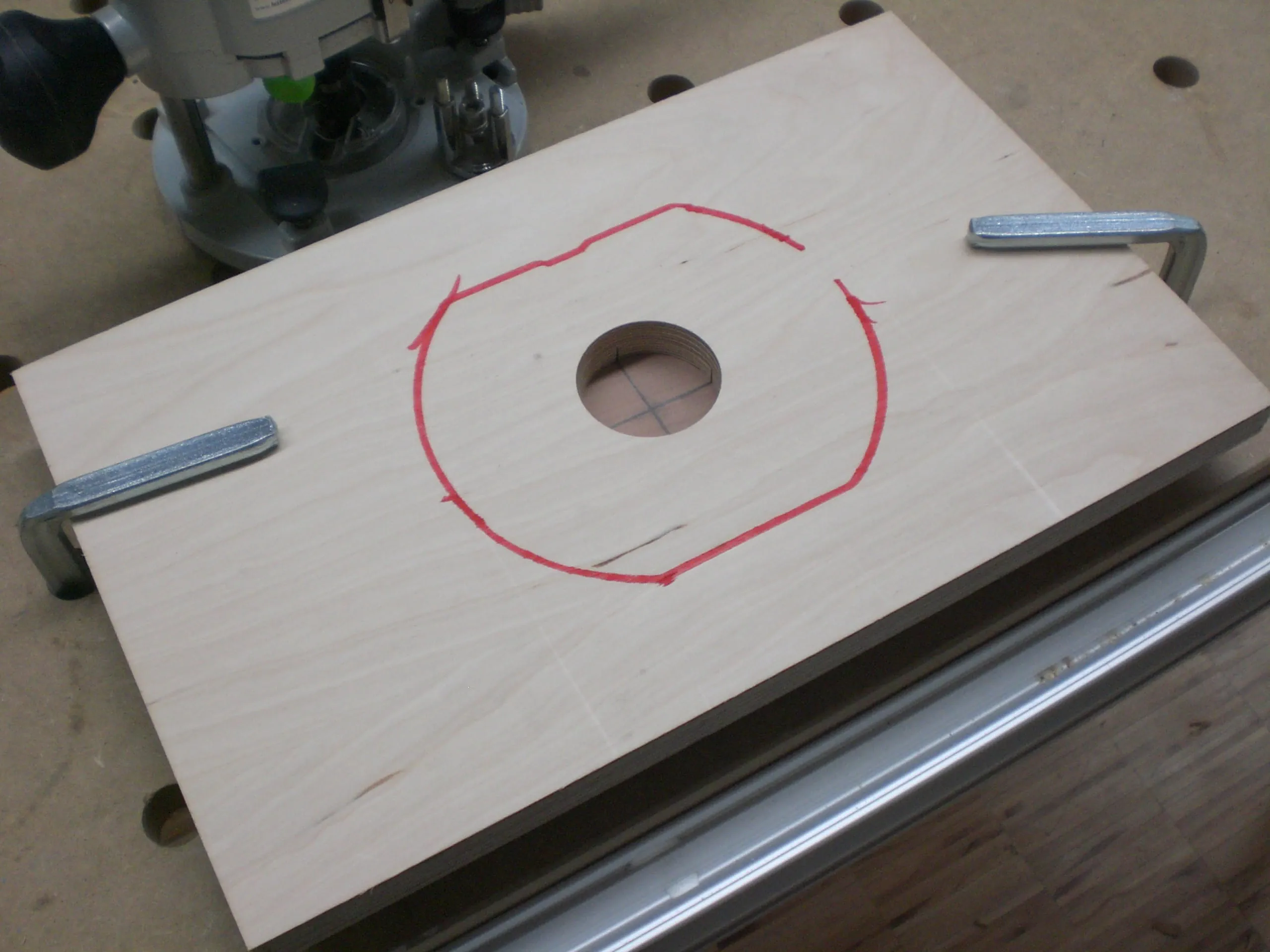

Skabelonen fastgøres med tvinger på emnet. Pas på, at tvingerne ikke forhindrer føring af overfræseren.

+

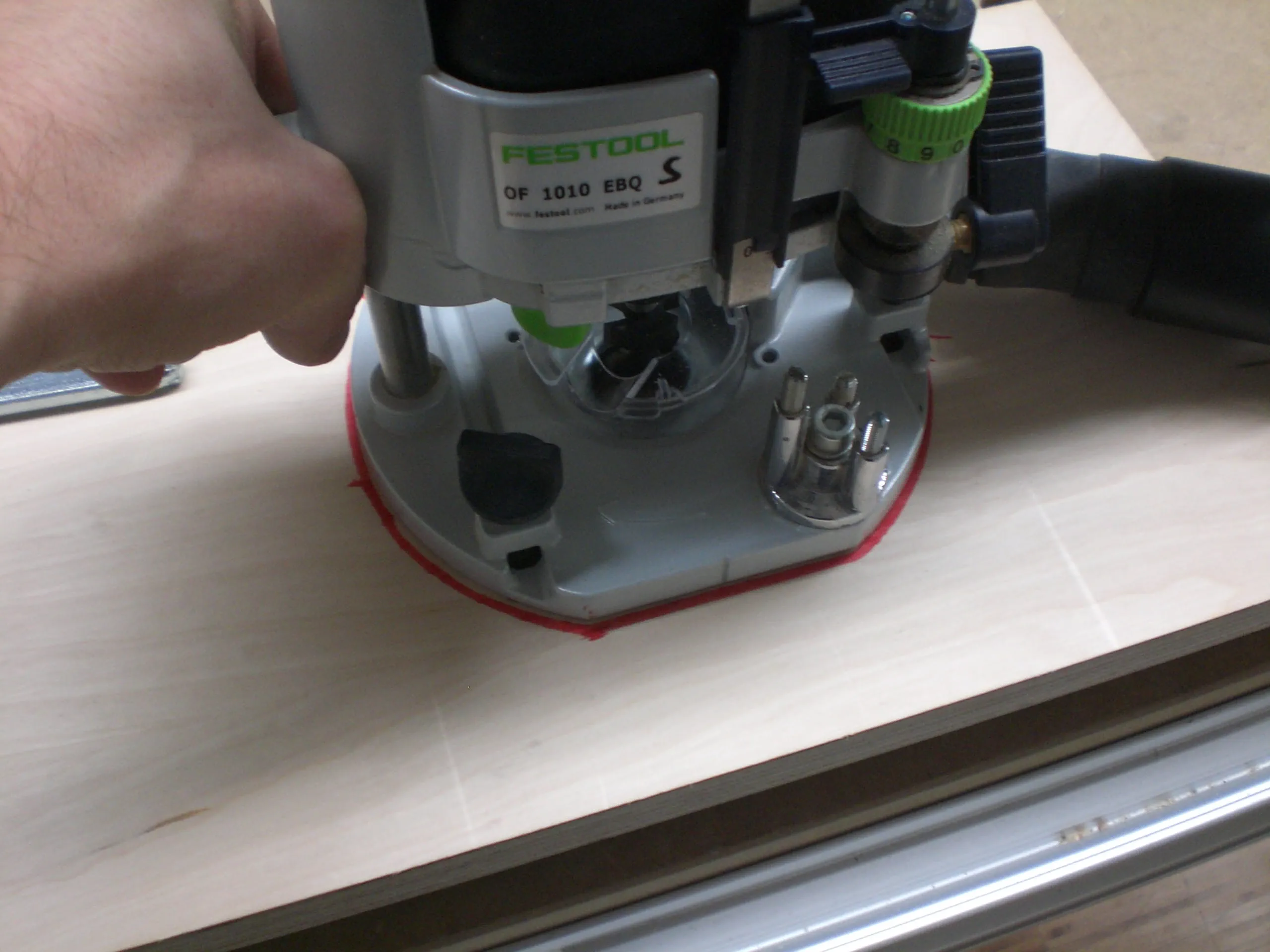

Overfræseren placeres på markeringen. Derefter dykkes der langsomt ned i materialet, og der fræses mod fræserens omløbsretning. Fræseren løftes op, når maskinen står stille, hvilket også skal ske midt på markeringen.

+
Tip: Da overfræseren slutter meget tæt med skabelonen, og der derfor ikke kan strømme luft ud, fungerer udsugningen ikke så godt ved små muslingegreb. Ved at fræse noter på undersiden af skabelonen, kan luften strømme ud, hvilket forbedrer udsugningen betydeligt.

+

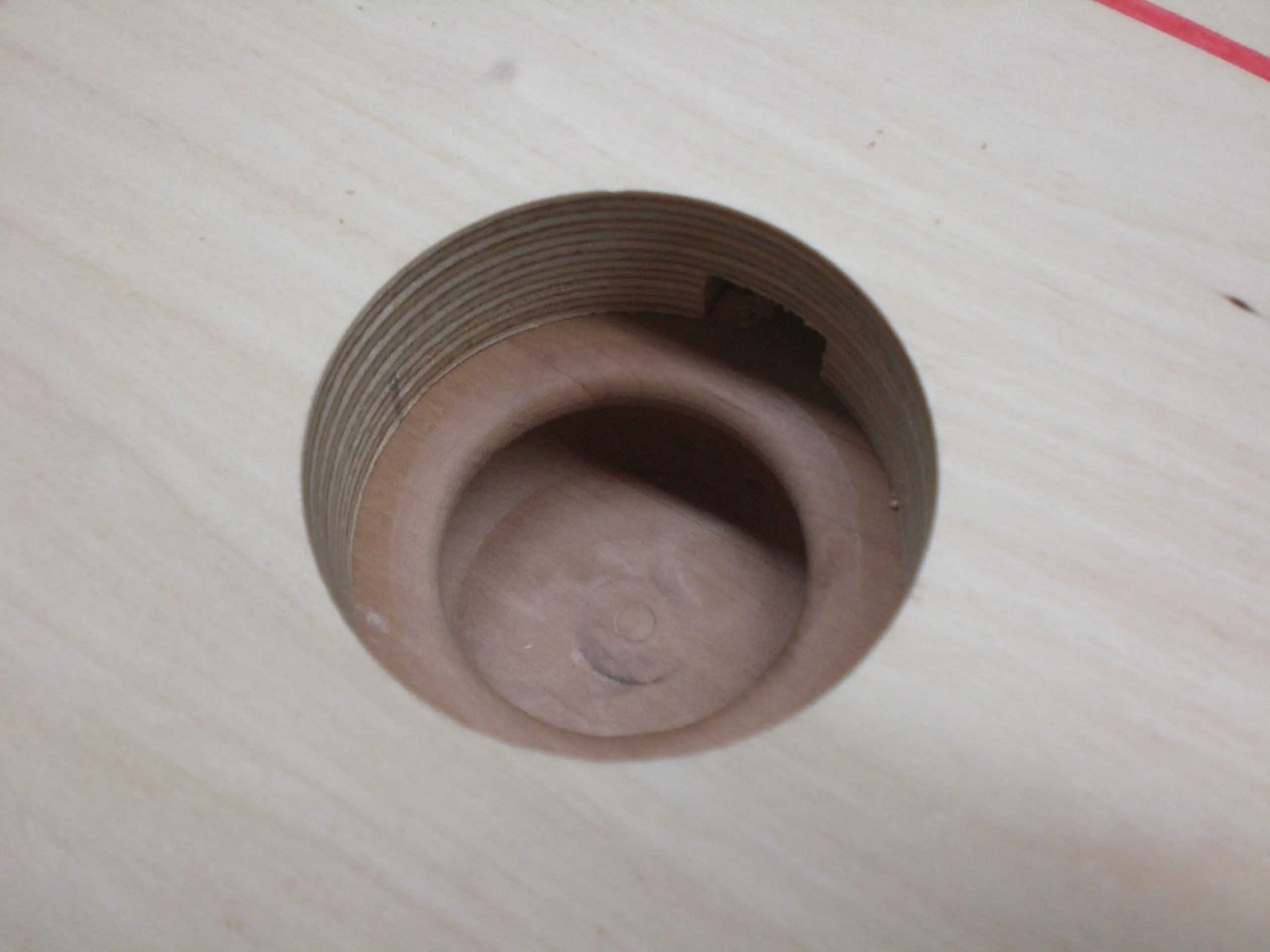

På dette billede kan man se noten i det bagerste område.

+

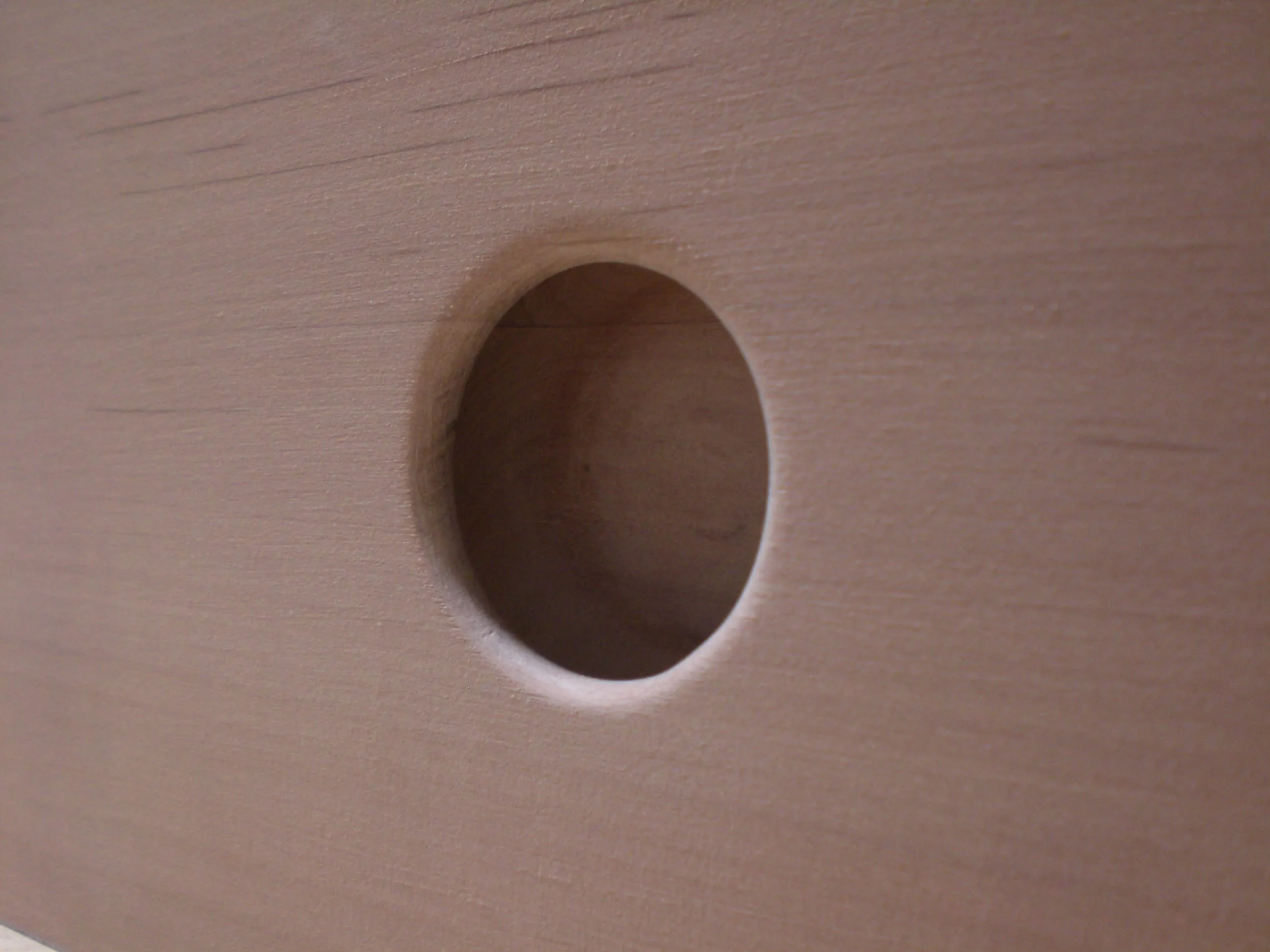

Efter fræsning af muslingegrebet skal fordybningen slibes lidt.

+

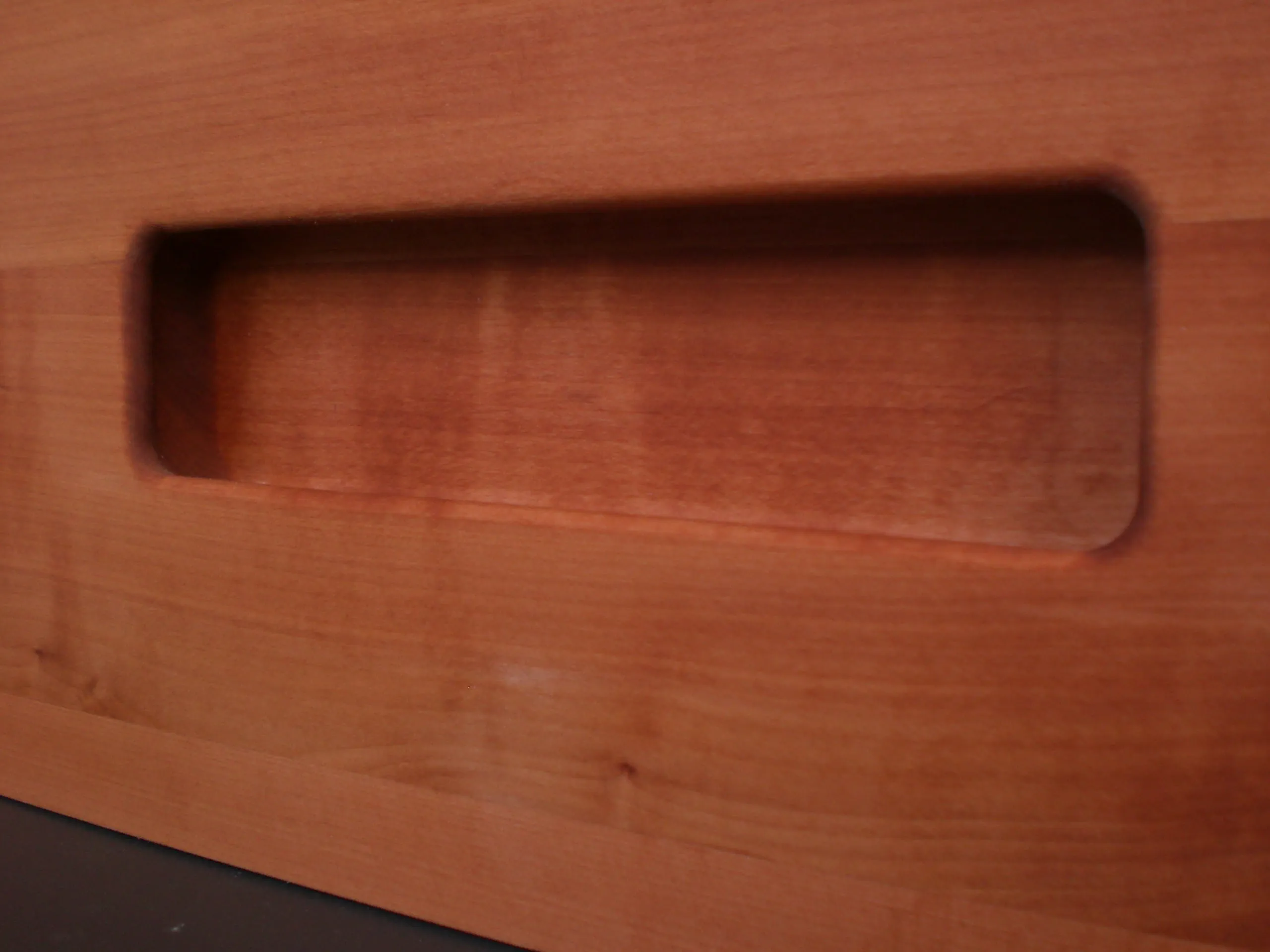

Arbejder man f.eks. med fræseskabelonen MFS 400, får man firkantede muslingegreb. Denne form kan også anvendes til kasser.

+

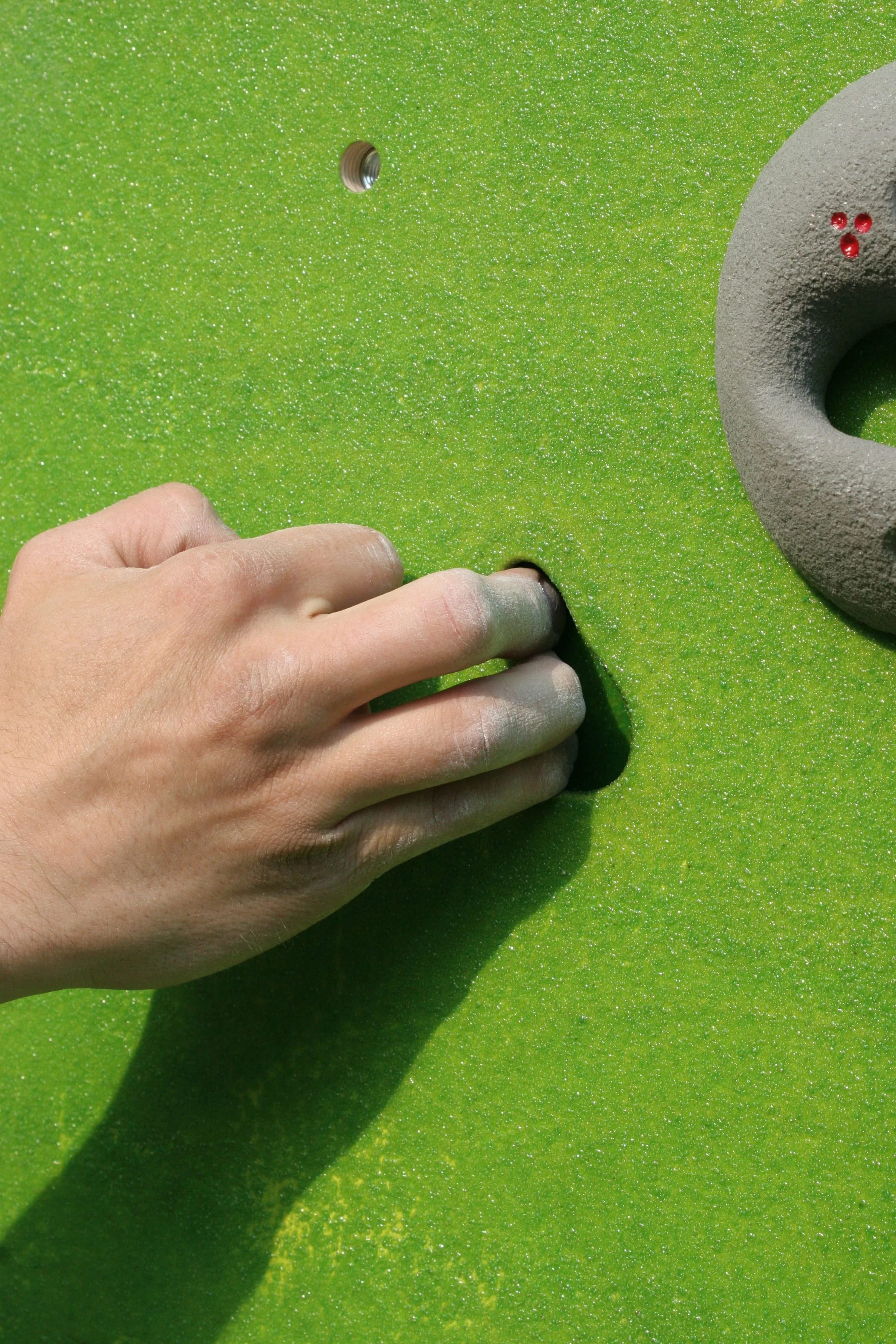

Her et eksempel på et greb på en klatrevæg. Overfladen blev efterfølgende belagt med en blanding af kunstharpiks og sand.

Anvendelseseksemplet viser, at der kan laves mange forskellige greb og former med håndgrebsfræseren. Fræsningen af et muslingegreb fremhæver massive træmøblers massive karakter. Når først skabelonen er fremstillet, kan muslingegrebet fræses hurtigt igen og igen.

+
