Fræsning af greb i skuffer eller skabsdøre

Fræsning af greb
Integrerede greb er ideelle på mange møbler og arbejdsemner og anvendes ofte som designelement i stedet for almindelige håndtag. I dette anvendelseseksempel forklares det, hvordan værktøjet indstilles til fræsning, og hvordan du kan fremstille et jævnt greb. Fremstillingen af gennemgående greb beskrives også.

    Beskrivelse

    Integrerede greb benyttes ofte som designelement på møbelfronter og skuffer. Disse greb erstatter almindelige håndtag, som ofte virker forstyrrende. Hvad enten det drejer sig om køkkenskuffer, skabsdøre til stuemøbler eller klapper til en sekretær, er integrerede greb et designelement, som tømreren ofte anvender.

    Skuffer, som er gemt væk bag en skabsdør, er meget ofte forsynet med integrerede greb, da der her som regel ikke er plads til håndtag. Håndgrebsfræseren er konstrueret til mindst 18 mm tykke arbejdsemner.

    Maskiner/tilbehør

    I dette anvendelseseksempel anbefales følgende maskiner og tilbehør:

    Alternative maskiner

    Du kan også bruge følgende maskiner og tilbehør:

    Forberedelse/indstilling

    • Træf følgende forberedelser før fremstilling af disse greb:

      Fastgør arbejdsemnet til arbejdsbordet MFT. Læg arbejdsemnet på et presseplan.

      Skuffefrontens eller skabsdørens inderside skal ligge ned mod bordet, dvs. forsiden skal vende opad.

      Fastgør arbejdsemnet sådan med spændetvingerne, at tvingerne ikke er i vejen under fræsningen.

      +

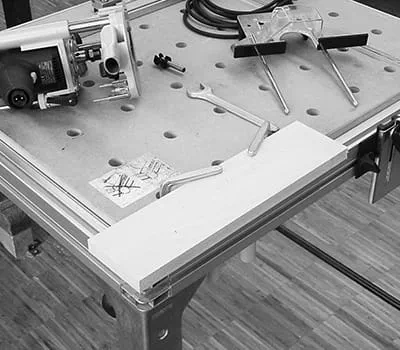

      Fastgør arbejdsemnet til arbejdsbordet

    • Indstil overfræseren til fræsning på følgende måde:

      Fastspænd håndgrebsfræseren i overfræserens spændepatron. Fræserskaftet skal sidde i spændepatronen til markeringen på skaftet.

      Sænk fræseren så langt, at fræseren står på arbejdsemnet, og indstil en fræsedybde på 16 mm til grebet ved hjælp af dybdeindstillingen.

      Fastgør parallelanslaget, og indstil det sådan, at det ligger på linje med fræserens yderste runding. Marker dette sted på fræsebordet med en blyant. Skub nu parallelanslaget så langt tilbage, at det ligger 8-10 mm bag ved den tegnede linje.

      +

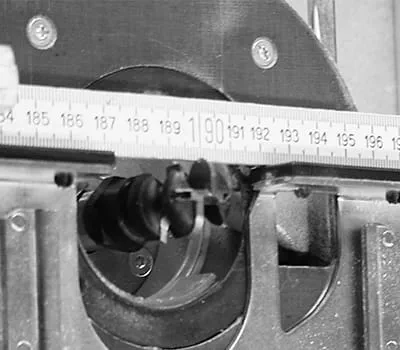

      Indstilling af overfræser

    Fremgangsmåde

    • Fræsningen udføres på følgende måde:

      Sæt fræseren på træet, og sænk fræseren. Fastspænd låseskruen, så fræseren er fastlåst i dybden. Sørg for, at værktøjet ikke rører ved arbejdsemnet, når det tændes.

      Tænd nu for maskinen, og dyk fræseren langsomt ned i arbejdsemnet. Bevæg fræseren fra venstre mod højre, dvs. fræs mod omløbsretningen.

      +

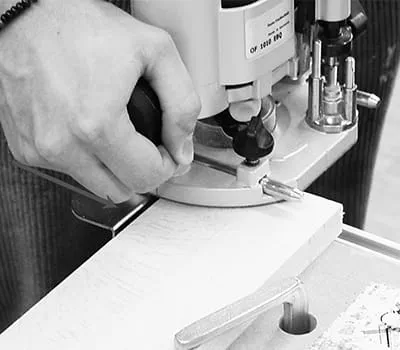

      Neddykning af fræseren i arbejdsemnet

    • Vær opmærksom på, at trykket på arbejdsemnet først ligger på parallelanslagets højre flade, så længe den venstre flade ikke har noget underlag. Når det er tilfældet, kan du fordele trykket på begge flader af parallelanslaget. Så snart den højre flade ikke har noget underlag længere, skal trykket flyttes til parallelanslagets venstre flade. Kun på den måde er det muligt at fræse grebet uden "bølger".

      Når enden af skuffen eller skabsdøren er nået, kan du slukke for fræseren. Fjern dog først fræseren fra arbejdsemnet, når den er standset.

      +

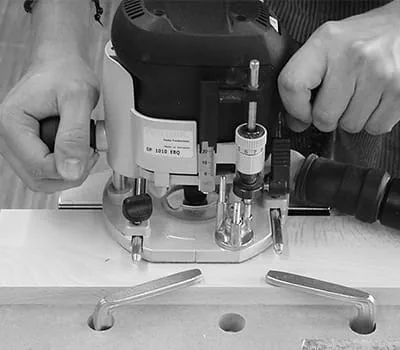

      Trykfordeling

    • Hvis du vil fræse ikke gennemgående greb, kan du gøre det ved at markere start- og slutpunktet for fræsningen og dykke ned med fræseren eller standse fræsningen der. Grænselinjerne bør være ca. 8 cm lange, så man kan følge disse linjer med kærven på den anden side af fræsebordet.

      +
      Fræsning af integrerede greb
