Fræsning af en ellipse med overfræseren

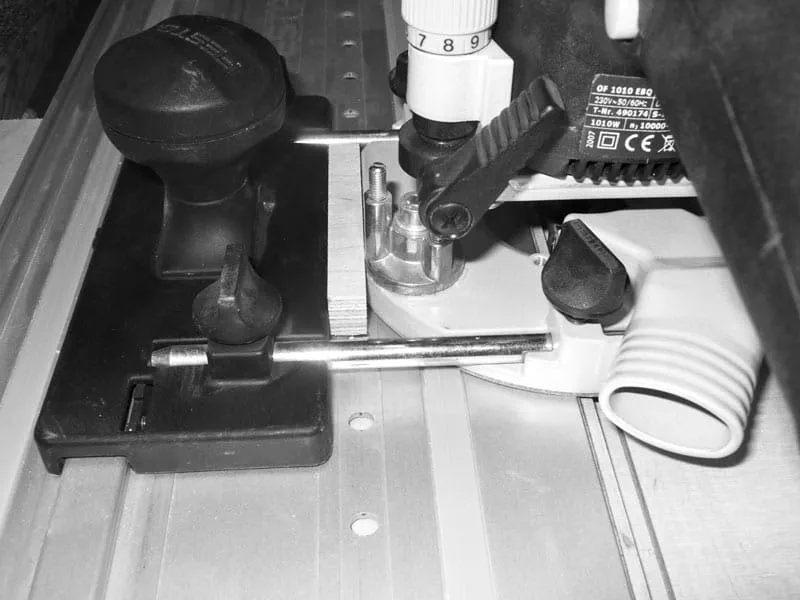

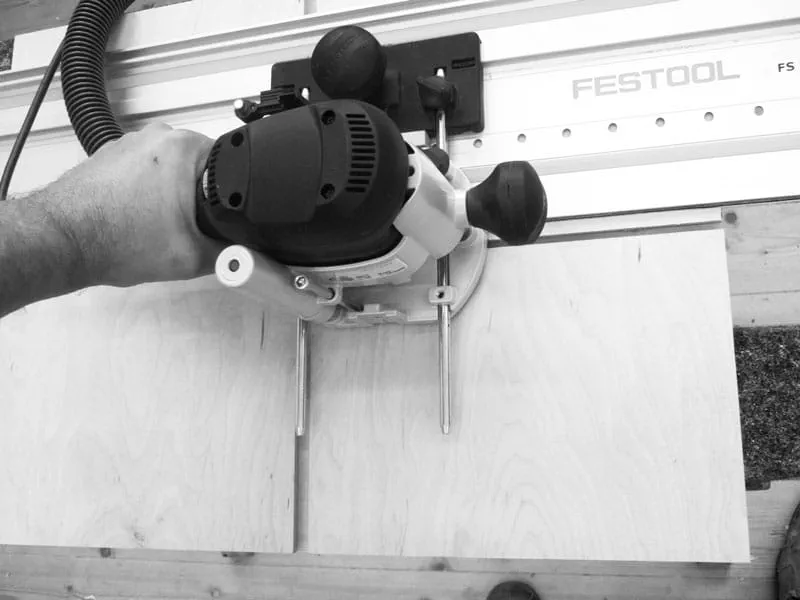

T-notstenen skal senere sidde absolut præcist og må ikke sætte sig fast i T-noten. For at opnå det skal den anvendte føringsskinne fastgøres med skruetvinger på krydsfinerpladen.
Da T-notfræseren med en bredde på 10,5 mm ikke kan lave noten i en arbejdsgang, skal overfræseren flyttes en gang på føringsskinnen.

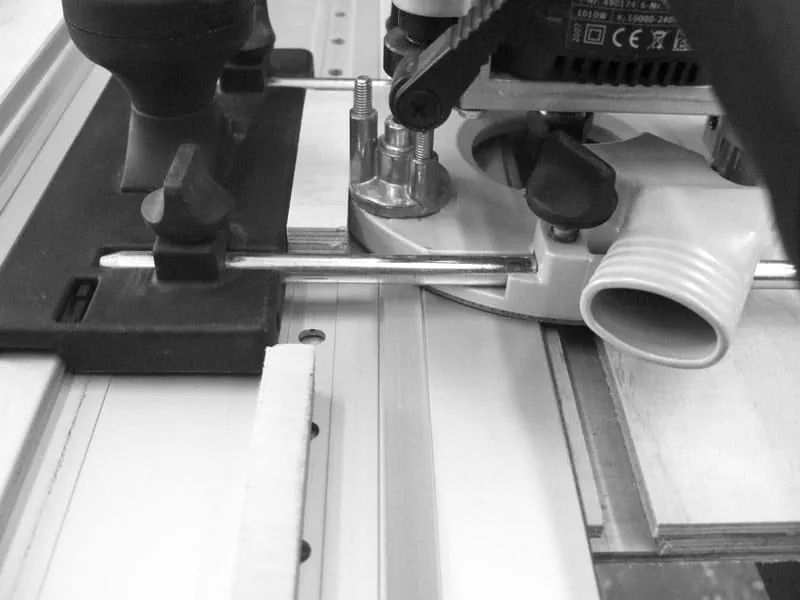

For at de to noter er fuldstændig ens, anvender vi ved fræsning en 10 mm bred afstandslære, der skubbes ind mellem overfræserens grundplade og føringsanslaget.

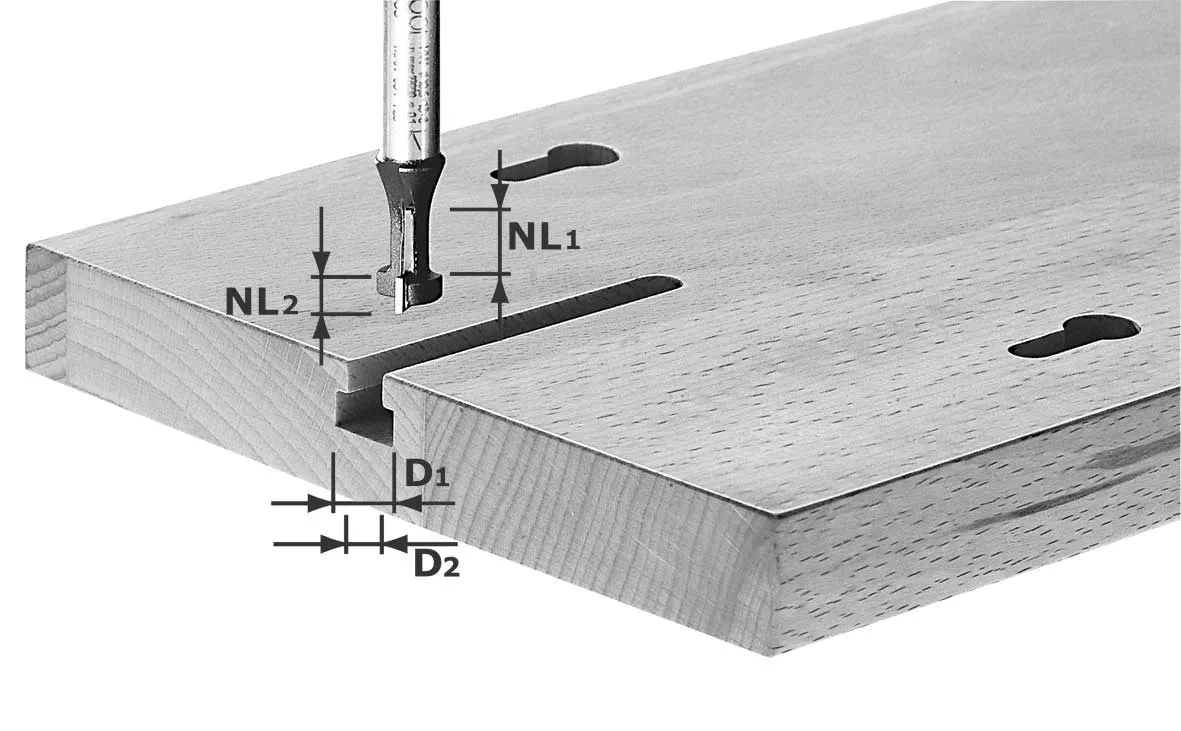

T-notfræseren har en (stor) diameter på 10,5 mm, men T-noten skal være 15 mm bred. Der er derfor brug for et ekstra afstandsstykke, der er 4,5 mm bredere, altså 14,5 mm.
Med føringsskinnen opspændt fræses T-noten præcist i midten af krydspladen ved at udskifte afstandsstykkerne i to arbejdsgange som vist ovenfor.

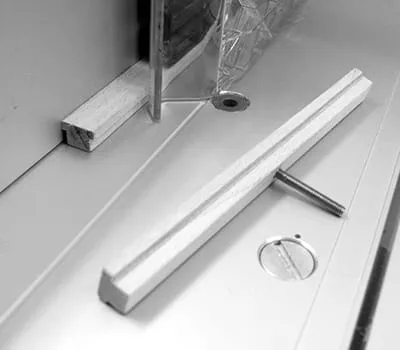

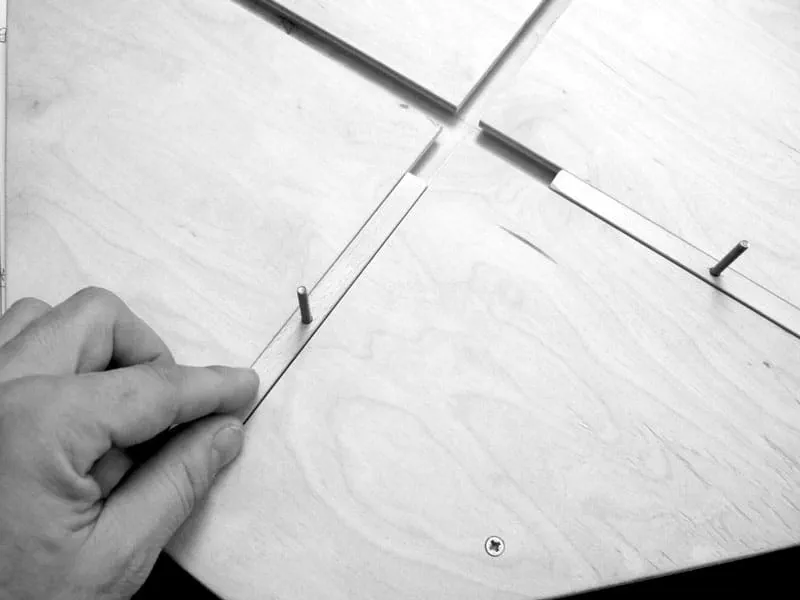

Nu fremstilles de 150 mm lange T-not-føringslister. Bøgetræslisterne i 10 x 15 mm forsynes med en lille fals i højre og venstre side. Det anbefales at fremstille listerne på et fræsebord med en not- eller falsfræser. Sørg under fremstillingen for, at listerne kan løbe let i den fræsede T-not. Hvis du ikke har noget fræsebord, kan du også fremstille listerne med en halvstationær rundsav.
I midten af listerne bores et 5 mm stort hul til M5-undersænkskruen.
Skruehovedet skal være sænket helt ned i listen.

Drejearmen fremstilles også af 15 mm tyk krydsfiner i størrelsen 1000 x 120 mm og er cirkelkonstruktionens bevægelige arm.

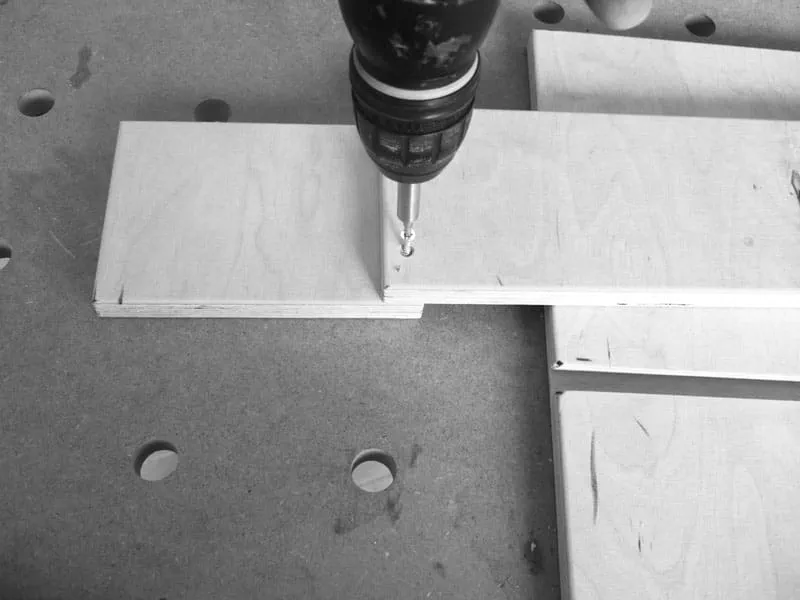

Først saves ca. 150 mm af det 1000 x 120 mm lange bræt, hvorefter det skrues på under brættet igen, forskudt med 20 mm. Hermed udlignes højden.

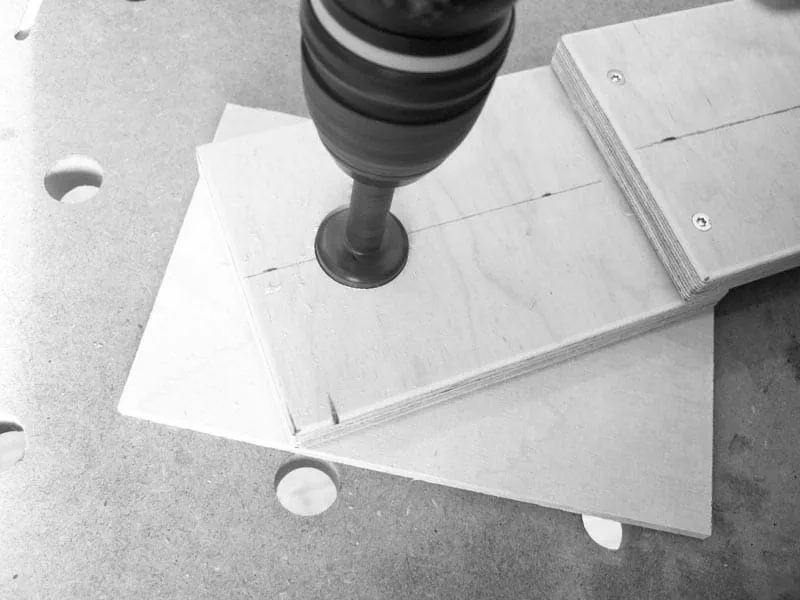

For at overfræseren let kan holdes på drejearmen, forsynes den med en kopiring. I dette eksempel har vi anvendt en 30 mm kopiring, da den er vedlagt de fleste overfræsere. Med et forstner- eller kunstbor bores der så et 30 mm hul til kopiringen i krydsfinerpladen.
Hullet sidder i midten af drejearmen 120 / 2 = 60 mm og 50 mm inde målt forfra.

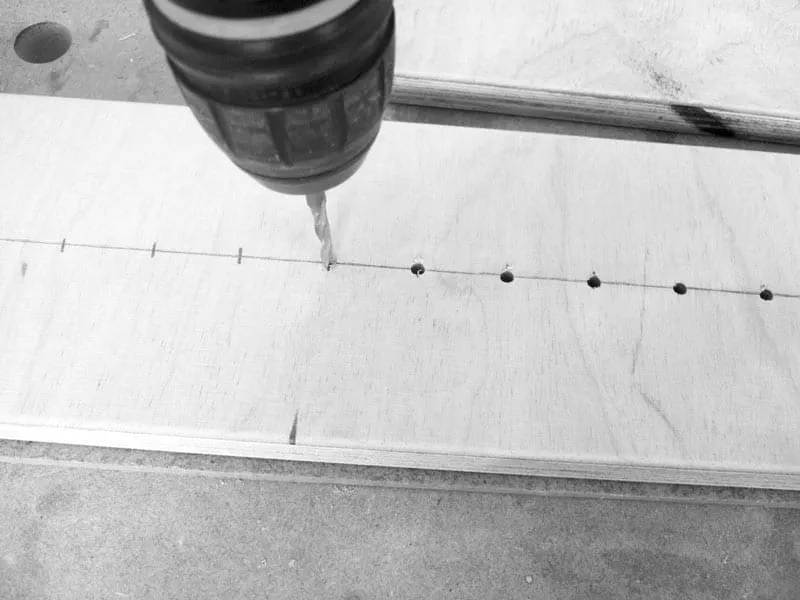

Til sidst skal 5 mm hullerne til de to M5-undersænkskruer (i føringslisterne) bores. Afstanden af disse huller til kopiringens midte bestemmer ellipsens udvendige mål.
Vil man en individuel løsning, kan man som vist på billedet bore huller i en afstand af 25 mm. Cirklen kan så skrues individuelt på.

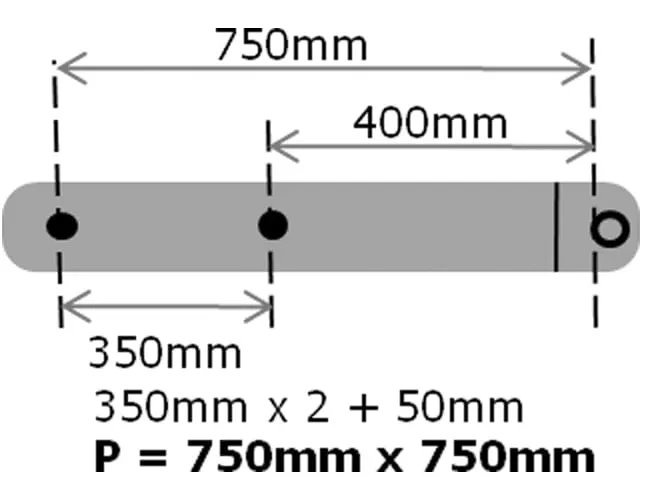

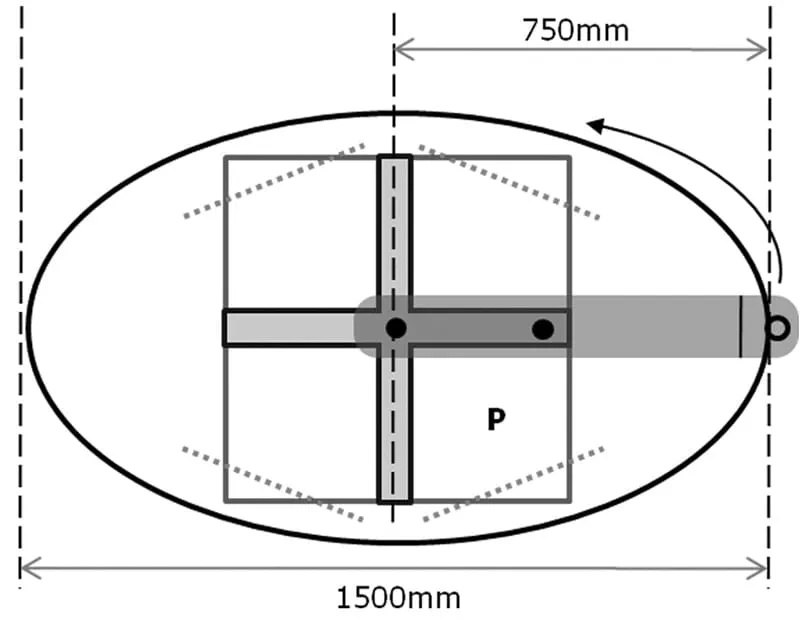

Men man behøver selvfølgelig kun at bore de 2 huller, man har brug for til den planlagte ellipse. Boreafstanden er nem at beregne: Til et ellipseformet bord på 1500 mm x 800 mm er der beregnet en boreafstand på 750 og 400 mm. Der skal så bare lægges den halve fræserdiameter til, altså 6 mm, hvis der anvendes en Ø 12 mm fræser. Boreafstand 1 = 756 mm og 2 = 406 mm fra kopiringens midte.

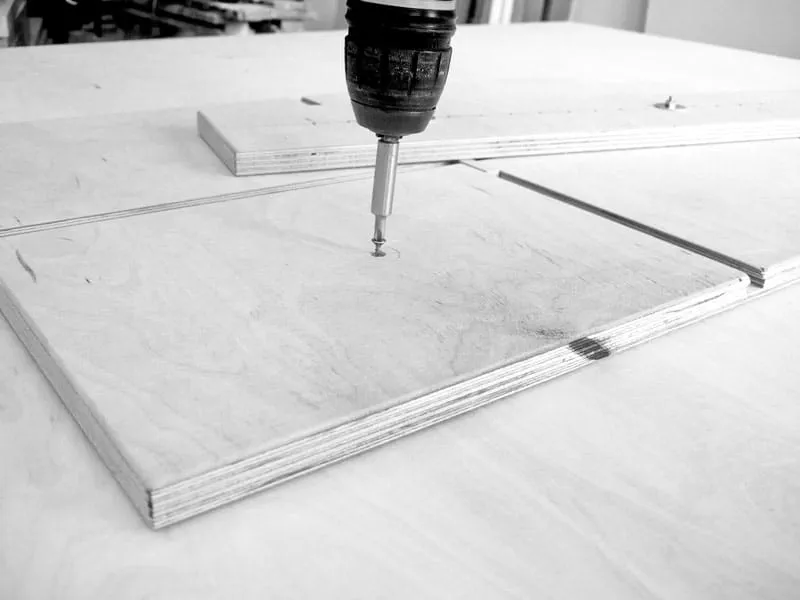

Nu fastgøres det forberedte ellipseværktøj på den plade, der skal fræses. Først markeres midterakserne på pladen med en blyant. Ellipseværktøjets grundplade placeres derefter på disse midterakser og fastgøres enten med to små skruer på undersiden af pladen eller med dobbeltklæbende tape på den senere synlige pladeoverflade. Brug kun tape, der kan fjernes uden at efterlade rester. Ellers kan det ske, at arbejdsemnet og grundpladen bliver beskadiget på grund af en for høj klæbeevne.

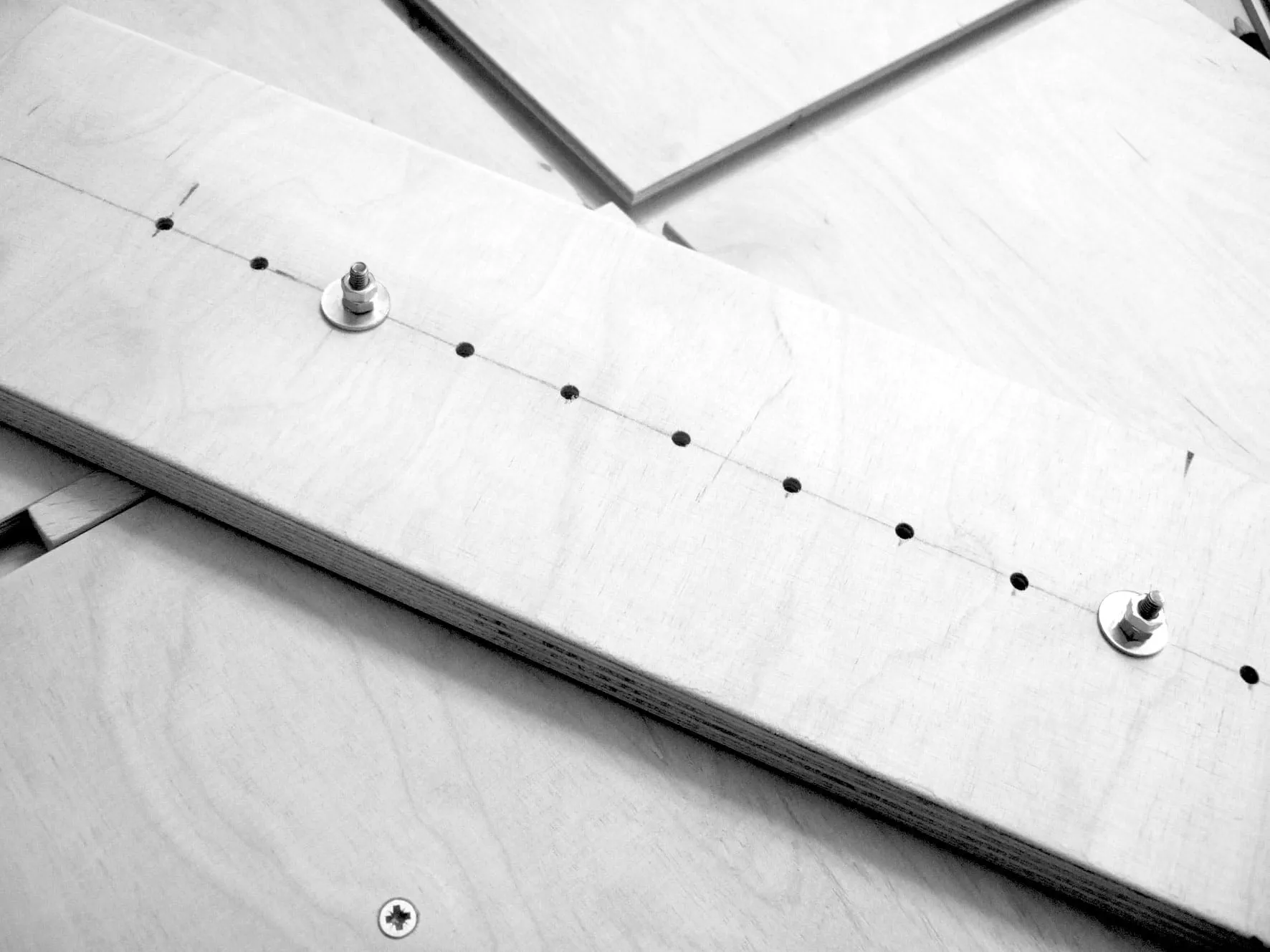

Derefter stikkes skruerne i de rigtige 5 mm huller på drejearmen, og det hele fastgøres med hver en skive og to møtrikker. Det er vigtigt, at skruerne ikke skrues for hårdt fast, så drejearmen kan dreje over føringslisterne. Det er hensigtsmæssigt at fastgøre det hele med kontramøtrikker eller en stopmøtrik, for at konstruktionen ikke løsner sig, og der ikke opstår unøjagtigheder under fræsningen.

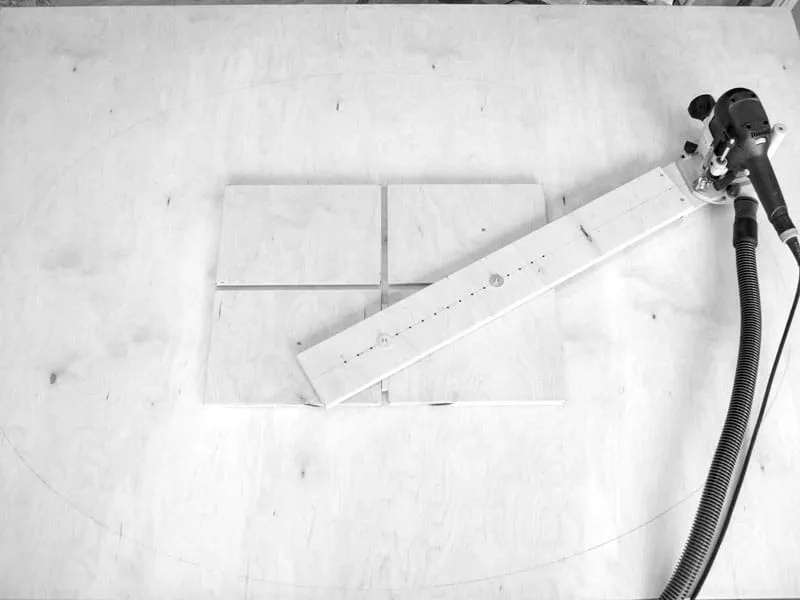

Det er nu legende let at fræse ellipsen, da overfræseren føres sikkert ved hjælp af kopiringen på drejearmen. Unøjagtigheder under fræsningen er så godt som udelukket. På billedet kan man også se, hvilken funktion drejearmens afskårne stykke har. Det sørger for, at overfræseren ikke kan vælte. Det betyder dog også, at den anvendte fræser skal have et langt skær for at kunne fræse gennem hele pladen.
Med dette værktøj kan man hurtigt og let fræse en perfekt ellipse, helt uden beregninger og komplicerede formler. Alt efter ellipsens størrelse skal der evt. fremstilles en større eller mindre grundplade til fræsningen. Der kan anvendes de samme føringslister og den samme drejearm. Under fræsningen kommer det så først og fremmest an på, at føringslisterne løber let i grundpladens noter. I nødstilfælde kan du bruge glidespray eller kernesæbe.

Tip: Når først fræseren er indstillet, og man har børn, kan man også hurtigt lave et ellipseværktøj til en blyant i lille format. Den nemme mekanik begejstrer alle, og de små forsøger at tegne en ellipse!
