Fræsning af cirkler med multifræseskabelonen MFS

Fræsning af cirkler
Små eller store cirkler fræses nemt med overfræseren. Dette anvendelseseksempel forklarer alle nødvendige beregninger i forbindelse med en ud- og indvendig radius og den nødvendige fræseretning. På den måde kan cirkler, rundinger eller runde huller i træ fræses med få trin.

    Beskrivelse

    Radier, runde udskæringer og cirkler fræses nemt og hurtigt med multifræseskabelonen MFS 400 eller MFS 700. Rundfræsning anvendes f.eks. til:

    • højtalerkasser
    • glasudskæringer
    • diske
    • indbygningsvaske

    Maskiner/tilbehør

    I dette anvendelseseksempel anbefales følgende maskiner og tilbehør:

    Alternative maskiner

    Du kan også bruge følgende maskiner og tilbehør:

    Forberedelse/indstilling

    • Den største radius, der skal fræses, kan beregnes ud fra nedenstående tabeller. Fræserdiameteren og den radius, der skal fremstilles, indgår i beregningen. Der skal vælges en MFS, som passer til den ønskede radius. MFS kan også udvides med forlængerprofiler, så den passer til større radier.

      +

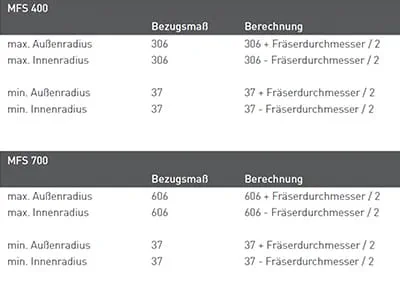

      Beregning af radius

    • Monter multifræseskabelonen i henhold til vejledningen, og sæt indsatsen til rundfræsning og centreringsstiften i.

      Indstil indsatsen til rundfræsning sådan, at den kan forskydes frit i hele MFS-notens længde. Skub indsatsen til rundfræsning hen i det ene hjørne, og spænd skruen på MFS. Skub derefter indsatsen til rundfræsning hen i det andet hjørne, juster MFS, spænd skruen på MFS, og kontroller så indsatsens frigang.

      Indstilling af multifræseskabelonen:

      • Ved udvendig radius:
        Indstil radien minus en halv fræserdiameter med skalaen på MFS og "0"-markeringen på indsatsen til rundfræsning, og fastlås indstillingen.

        Eksempel: Udvendig radius 200 mm; fræser Ø 14 mm
        Indstillignsmål: 200 mm - (14 mm / 2) = 193 mm.

      • Ved indvendig radius:
        Indstil radien plus en halv fræserdiameter med skalaen på MFS og "0"-markeringen på indsatsen til rundfræsning, og fastlås indstillingen.

        Eksempel: Indvendig radius 200 mm; fræser Ø 14 mm
        Indstillingsmål 200 mm + (14 mm / 2) = 207 mm.

      Forberedelse af overfræseren til rundfræsning:
      • Monter kopiringen Ø 30 på overfræseren (medfølger OF 1400).
      • Anbring støvkappen og støvsugerslangen.
      • Sæt notfræseren i overfræseren, og fastspænd den.
      • Sæt omdrejningstallet på trin 6.

      +

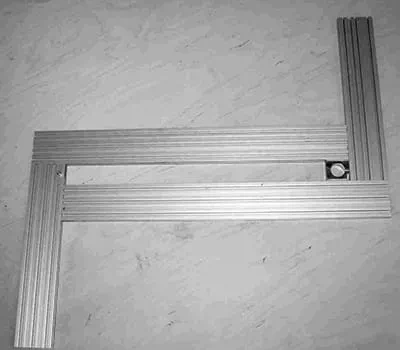

      Montering af multifræseskabelon

    Fremgangsmåde

    • Bor et hul på Ø 8 mm i arbejdsemnet i cirklens centrum.

      Sæt multifræseskabelonen med centrerdornen i hullet på arbejdsemnet.

      Sæt overfræseren i indsatsen til rundfræsning.

      Indstil fræsedybden, og dyk fræseren ned i arbejdsemnet.

      +

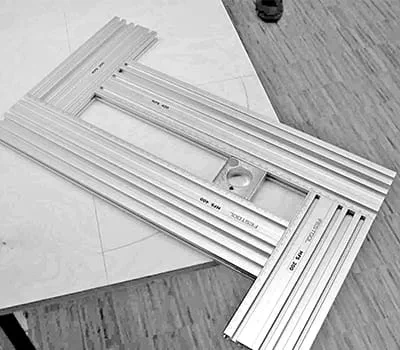

      Isætning af centrerdorn

    • Før multifræseskabelonen sammen med overfræseren frem til afmærkningen eller fræsningens begyndelsespunkt (cirkel).

      Vær opmærksom på fræseretningen:

      Hvis cirklen eller noten skal fræses fuldstændig fra bunden, kan fræseren bevæges med eller mod uret med skabelonen.

      Hvis cirklen allerede er savet groft ud med stiksaven, eller hvis cirklen skal efterfræses, skal der fræses mod uret ved udvendig radius og med uret ved indvendig radius, så fræseren føres i modløb.

      +

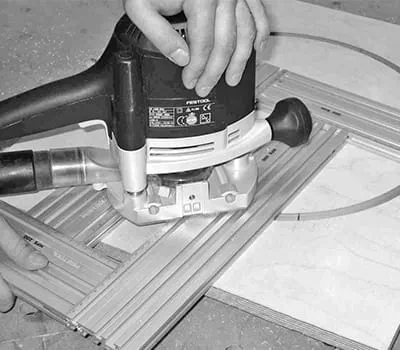

      Føring af overfræser

    • Tip:Tip: Vær opmærksom på, at det centralpunkt, som MFS drejer omkring, ikke er tilstrækkeligt stabilt ved gennemfræsning. For at sikre et sikkert centralpunkt ved rundfræsning med overfræseren anbringes der tre eller fire træklodser på bagsiden af arbejdsemnet. Ved gennemfræsning fræses de også lidt, men forbinder stadig materialerne sikkert med hinanden.

      +

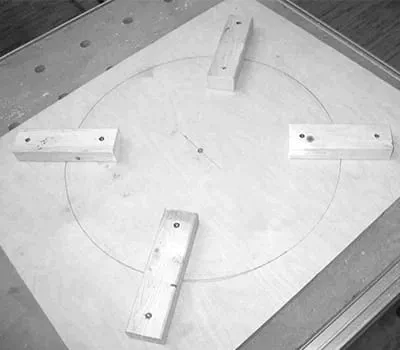

      Anbringelse af træklodser
