Ståldrager med indskudt loftsbjælke

Træbjælker i ståldrager
I dette anvendelseseksempel viser vi hvordan man kan lave udsparinger i bjælker, som skal monteres i en ståldrager. Der anvendes hovedsageligt rundsaven HK 132 med fræseanordning. Det kan især betale sig at arbejde med fræseanordningen eller høvleanordningen, hvis der skal bearbejdes et stort antal bjælker.

    Beskrivelse

    Træbjælkelag monteres til dels på samme niveau som ståldragere. Det kræver for det meste, at træbjælkerne tilpasses i det område, hvor de tilsluttes ståldragerne. Bjælkerne skal som regel udspares. Et hurtigt resultat opnås ved at bearbejde bjælkerne samtidig. Bjælkernes fastgøres i henhold til statiske krav, men det beskrives ikke i dette anvendelseseksempel.

    Maskiner/tilbehør

    I dette anvendelseseksempel anbefales følgende maskiner og tilbehør:

    Alternative maskiner

    Udsparinger indtil en dybde på 80 mm:

    Forberedelse/indstilling

    • Tilskæring af bjælker i længden

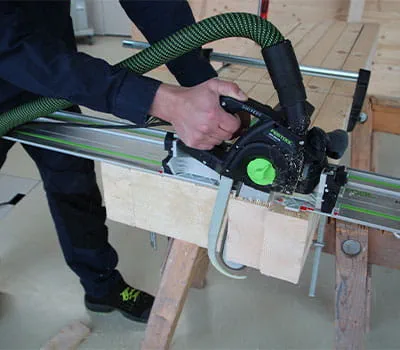

      For det første skal bjælkerne tilskæres i længden. Alt efter træets tykkelse foregår det med en egnet rundsav eller en sværdsav. UNIVERS kan anvendes op til en trætykkelse på 200 mm. Det anbefales at anvende en føringsskinne. Hermed opnås der hurtige og præcise resultater.

      +
      Tilskæring af bjælker i længden

    • Opmærkning af udsparinger

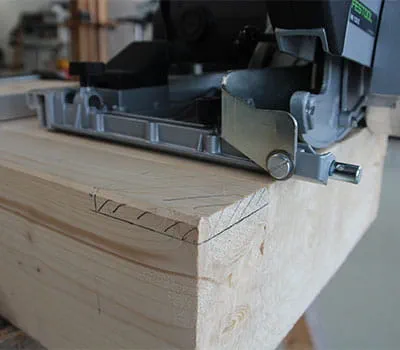

      Udsparingens bredde og dybde afhænger af forholdene. Her er bredden 80 mm og dybden ca. 10 mm.

      +
      Opmærkning af udsparinger

    Fremgangsmåde

    • Indstilling af udsparingsdybde

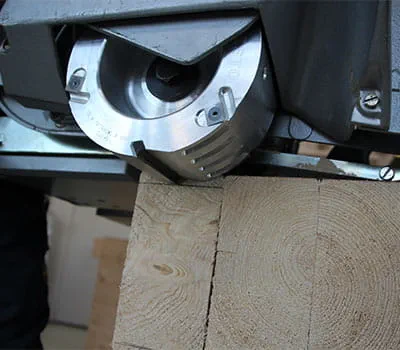

      Udsparingen i bjælkelaget kan saves på en gang med en dybde på op til 38 mm med den monterede fræseanordning. I dette eksempel er udsparingsdybden ca. 10 mm. Dybden indstilles ved at lægge høvlkniven på opmærkningen og fiksere maskinen med låsearmen.

      +
      Indstilling af udsparingsdybde

    • Justering af føringsskinnen

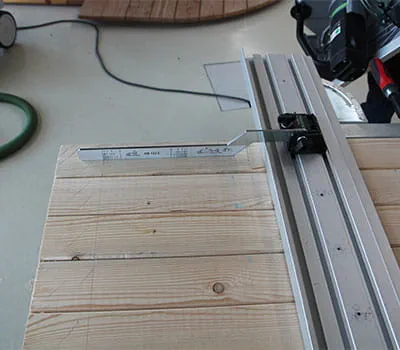

      Der skal altid anvendes en føringsskinne under fræsning! Her anvendes føringsskinnen sammen med vinkelanslaget og skæreviseren. Det gør det muligt at justere skinnen hurtigt og præcist. Føringsskinnens længde skal vælges ud fra behov.

      +
      Justering af føringsskinnen

    • Anvendelse af skæreviseren

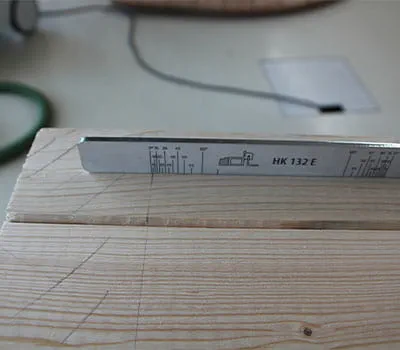

      Skæreviseren kan anvendes, når parallelanslaget er monteret på motorsiden. Den skal ligge helt ind mod maskinens grundplade (se diagrammet på skæreviseren). Da der her skal laves en retvinklet udsparing, vælges 0-graders linjen. Maskinen kan alternativt også lægges på markeringen og skinnen fastgøres tilsvarende.

      +
      Anvendelse af skæreviseren

    • Gennemførsel af fræsningen

      Når fræsedybden er indstillet, føringsskinnen placeret og fastgjort, kan man starte med fræsningen.

      +

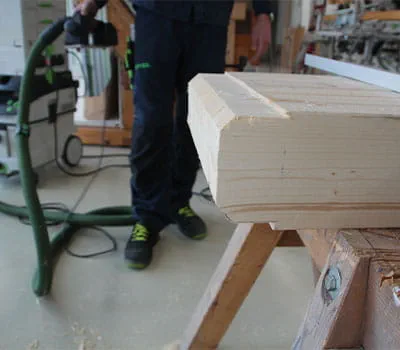

      Gennemførsel af fræsningen

    • Anbringelse af fas i bjælkeenden

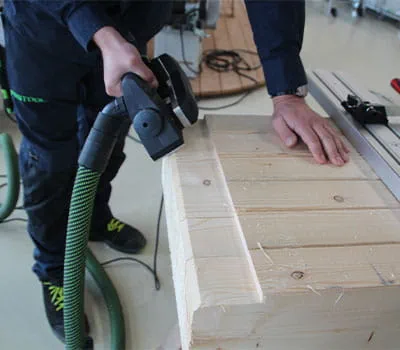

      For at kunne tilslutte bjælkerne til ståldrageren skal der som regel laves en fas i bjælkeenden. Enhåndshøvlen egner sig perfekt til dette.

      +
      Anbringelse af fas i bjælkeenden

    • Bearbejdning af den modsatte side

      Hvis det også er nødvendigt at lave en udsparing på den modsatte side, vendes bjælkerne bare om, og trin 1 til 5 gentages.

      +
      Bearbejdning af den modsatte side

    • Resultat

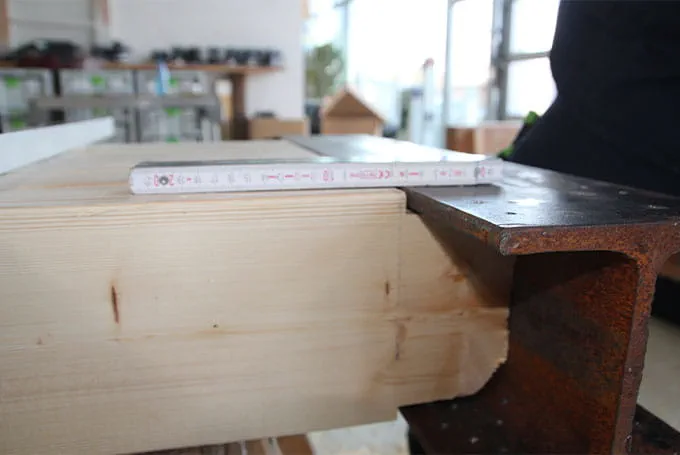

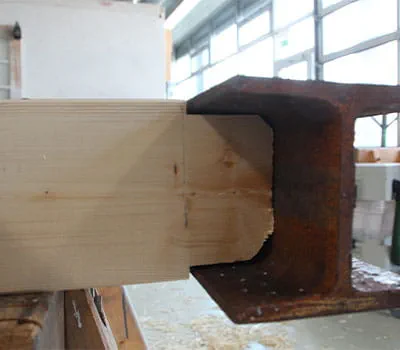

      Bjælkeenderne er nu klar til at blive monteret i ståldrageren.

      +
      Resultat
