Stabile løsbare eller limede DOMINO dyvelsamlinger
Beskrivelse
Maskiner/tilbehør
Alternative maskiner
Forberedelse/indstilling
-

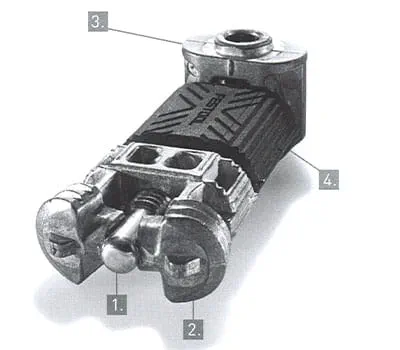

Til løsbare hjørnesamlinger har du brug for følgende komponenter fra DOMINO hjørne- og pladesamlesystemet:
1. Ankerbolt
2. Ekspansionsanker med selvindtrækning – så beslaget sidder sikkert i arbejdsemnet
3. Tværanker med gevindstift
4. Dyvelclips, clipses på dobbelt- eller ankerbolten. Leveres sammen med dobbelt- og ankerbolten.
-
Mål til indfræsning af DOMINO hjørnesamlebeslagene:
Alle fræsninger udføres i den smalle hulbredde.
Fræsning A: Fræsedybde 25 mm; Klaphøjde ca. 1/2 emnetykkelse + evt. eksisterende tilbagespring
Fræsning B: Fræsedybde 50 mm; Klaphøjde ca. 1/2 emnetykkelse
Fræsning C: Fræsedybde = x + min 10 mm (min 25 mm); Klaphøjde 40 mm
-

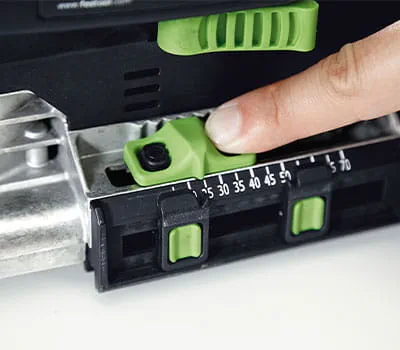

Indstil samlingsfræserens fræsedybde til 25 mm – sæt markøren på 25 mm og 50 mm.
-

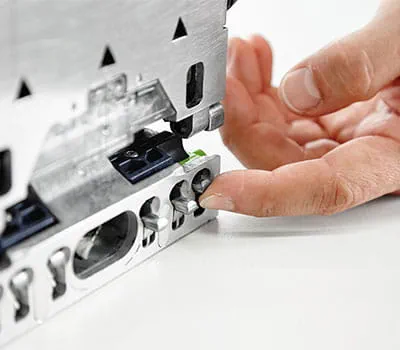

Det kan anbefales at arbejde med stopstifterne. Vælg stifterne afhængigt af den ønskede hulafstand. Sørg for, at hullet til hjørnesamlebeslaget har en mindsteafstand på 37 mm til arbejdsemnets kant. Det betyder, at hvis du arbejder med stopstifterne, skal du mindst bruge den mellemste stift.
Fremgangsmåde
-

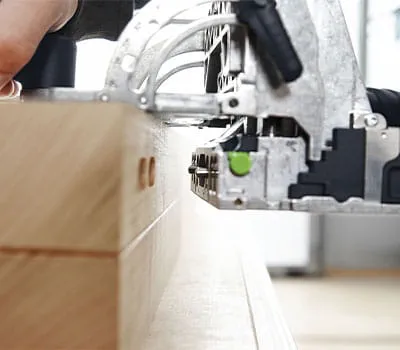

Fræs DOMINO-hullerne i bord- eller sengebenene (smal hulbredde), med en fræsedybde på 25 mm. Lav et hul til hjørnesamlebeslagets ekspansionsanker og huller til lastfordeling med klassiske DOMINO brikker.
-

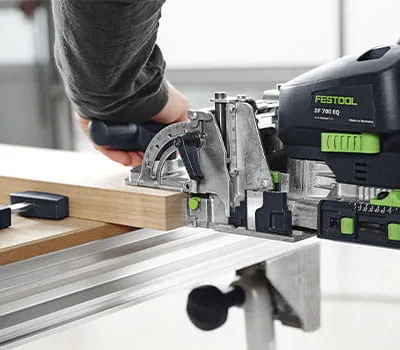

Indstil nu fræsedybden til 50 mm, og fræs hullerne (smal hulbredde) i rammen ved hjælp af afmærkningen eller stopstifterne. Fræsehøjden afhænger af materialets tykkelse, som du allerede kender det fra arbejdet med DOMINO DF 700. I dette eksempel har sidevangen en materialetykkelse på 30 mm. Sæt fræsehøjden på 15 mm, så fræsehullet sidder midt i materialet.
-
Indstil nu fræsedybden til 25 mm med henblik på fræsning af tværhullet. (Dette mål afhænger af arbejdsemnet – se måltegningen. Det er vigtigt, at tværhullet sidder 3 mm dybere end længdehullet.)
-

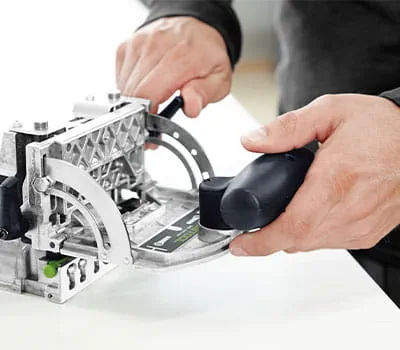

Klappens mål, dvs. indstillingen af fræsehøjden, skal i hvert tilfælde indstilles til 40 mm. Tværhullet har så altid den rigtige afstand til arbejdsemnets kant, og du kan være sikker på, at ankerbolten griber ind i tværankeret.
-

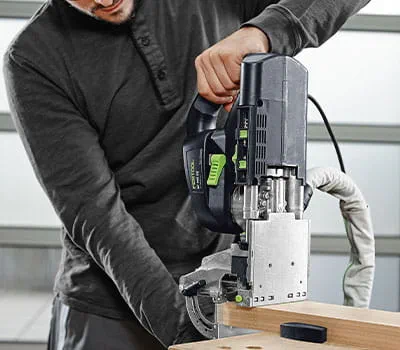

Fræs nu tværhullet der i sidevangen, hvor samlebeslaget skal sættes ind. Det gøres ved at lægge klappen ind mod arbejdsemnets kant foran og placere maskinen på afmærkningen eller ved hjælp af stopstifterne (alt efter hvordan det vandrette hul er lavet).
TIP: Det er i dette tilfælde muligt og hensigtsmæssigt at anvende klappen på DF 700 for at få en større og dermed mere stabil anlægsflade.
-

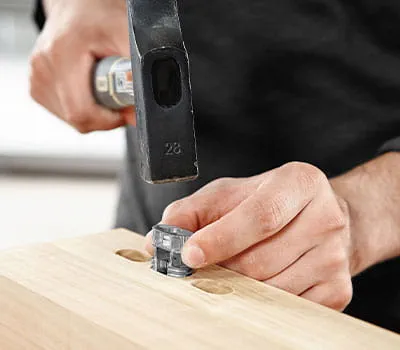

Sæt ekspansionsankeret i det midterste hul på stolpen.
-

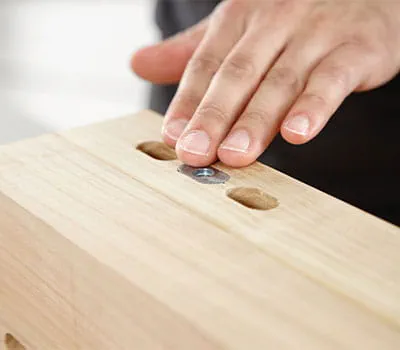

Det er vigtigt, at ekspansionsankeret flugter med arbejdsemnet.
-

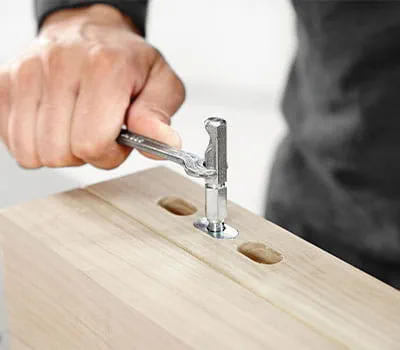

Skru derefter ankerbolten ind i ekspansionsankeret indtil anslag. Det får ekspansionsankeret til at ekspandere, og takket være selvindtrækningen trækker ankeret ca. 1 mm ind i arbejdsemnet og sidder nu godt fast. Der anvendes her en 10 mm gaffelnøgle.
TIP: Der kan også stikkes en indvendig sekskant på 4 mm ind i hullet, eller der kan anvendes en skralde med en 10 mm top.
-

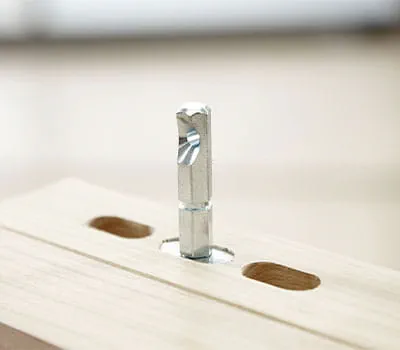

Skru nu ankeret så langt tilbage, at forsænkningen peger i den rigtige retning. Nu sidder ekspansionsankeret fast i arbejdsemnet. Også selvom samlingen løsnes med henblik på transport, kan det ikke falde ud af fræsehullet.
-

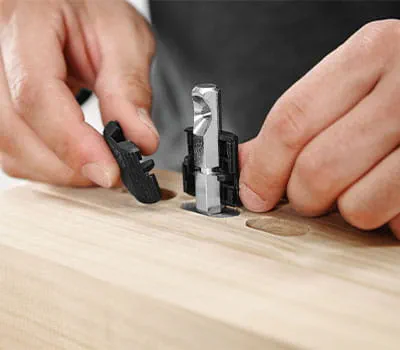

Sæt to dyvelclips på ankerbolten. De gør, at hjørnesamlebeslaget sidder stramt fast i arbejdsemnet.
-

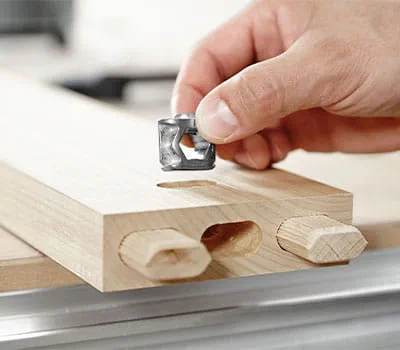

Nu sættes tværankeret i tværhullet på sidevangen – med skruehullet opad.
-

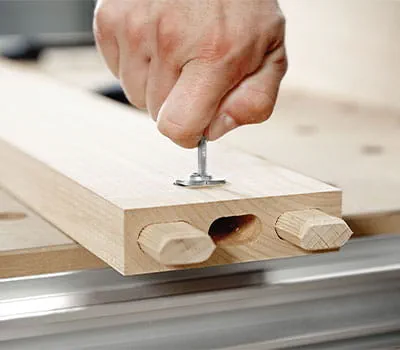

Tryk tværankeret ind i hullet indtil anslag ved hjælp af nøglen.
-

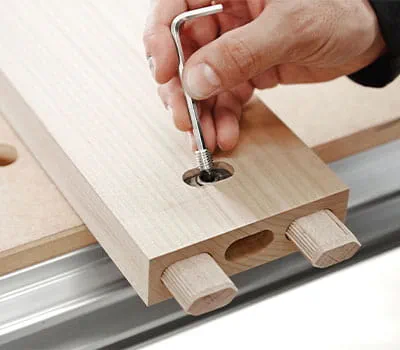

Og sæt så gevindskruen på. Skru kun skruen så langt ind, at den holder, og at åbningen til ankerbolten holdes åben.
-

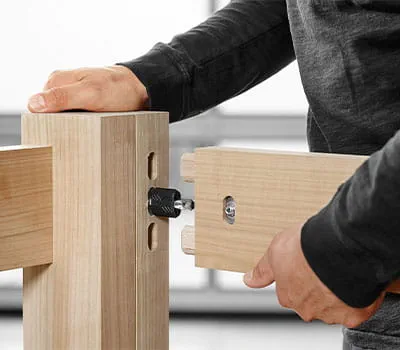

Forbind nu sidevangen med stolpen ved at sætte samlebeslaget og brikkerne ind i de respektive huller.
-

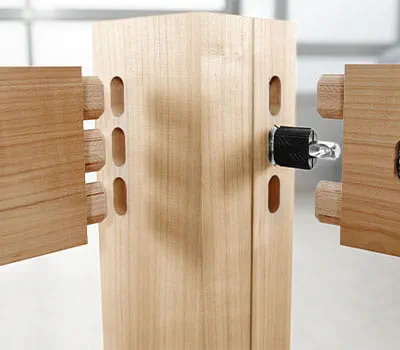

TIP: Det kan i mange tilfælde være en god ide at udstyre en af siderne med fleksible samlebeslag og fastlime den anden side med brikker.
-
Spænd samlingen med en 4 mm unbrakonøgle.
-

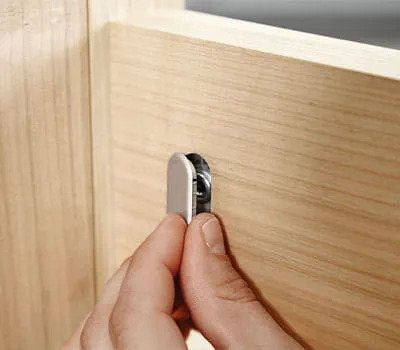

Hullet kan afdækkes med en dækkappe – alt efter materiale i en af de tre farver: sølvfarvet, lyse- eller mørkebrun.
-

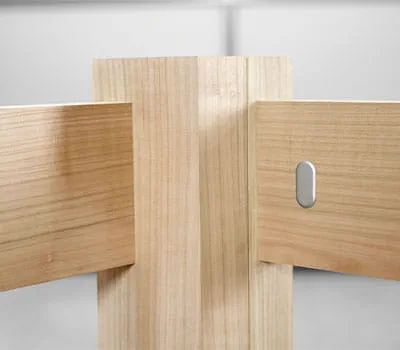

På den måde laves der hurtigt, uden tidskrævende måling eller afmærkning, en stabil samling, som kan løsnes igen efter behov.
-
