Bygning af tømrerbuk med svalehalesamling

I følgende anvendelseseksempel vises, hvordan du selv kan bygge en adskillelig tømrerbuk med svalehalesamling. Foruden Festool maskiner bruges der også en fræseskabelon fra LIGNATOOL til fremstilling af fræsningerne.

    Beskrivelse

    Tømrerbukke med skrå ben er yderst stabile og kan bære store laster. Sammenlignet med andre konstruktioner kræver de dog meget plads under transporten. Konstruktionen med svalehalesamlinger gør det muligt at adskille bukken. Det sparer plads, uden at man behøver at gå på kompromis med stabiliteten.

    Materialeliste

    Til to bukke har man brug for:

    • Tværbjælker, 80x160 massivt tømmer, længde 2 m, 1 stk.
    • Ben, 60x80 massivt tømmer, længde 2 m, 4 stk.
    • Lasker, 19 mm 3-lags plade, 120x300mm, 4 stk.
    • Skruer, 5,0x50mm, 16 stk.




    Tilskårede tværbjælker

    Maskiner/tilbehør

    Forberedelse/indstilling

    • forberedelse af materiale

      Det viste materiale i denne byggetegning er nok til to tømrerbukke.

      +

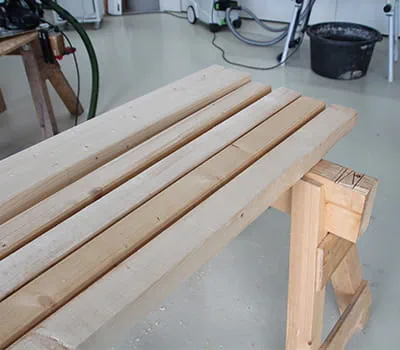

      forberedelse af materiale
    • opmærkning af tværbjælker

      De tømrerbukke, der bygges i denne vejledning, har en samlet længde på 90 cm. Til benene laves der en markering 20 cm fra enden på begge sider. De to tværbjælker forbliver i et stykke for bedre at kunne fastgøre enkeltdelene.

      +
      opmærkning af tværbjælker

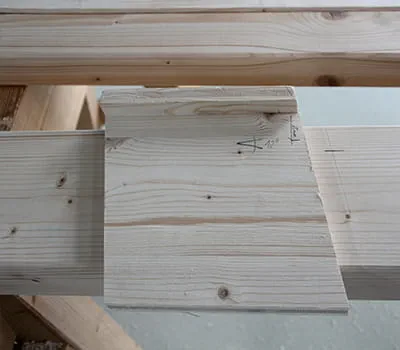

    • opmærkning af tværbjælkerne til svalehalefræsning

      Benene placeres her i en vinkel på 12°. Til opmærkning af tværbjælkerne er der her lavet en skabelon for at gøre opmærkningen lettere.
      Ved opmærkningen laves der også en markering på 35 mm for senere at kunne anbringe skabelonen.
      Skabelonen til svalehalefræsning fås hos LIGNATOOL.

      +
      opmærkning af tværbjælkerne til svalehalefræsning
    • opmærkning af benene

      Den ende af benene, der fastgøres til tværbjælken, forsynes med en vinkel på 15°. Benene opmærkes tilsvarende. Der tegnes en kile med en kantlængde på 13x3,5 cm.

      +
      opmærkning af benene

    Fremgangsmåde

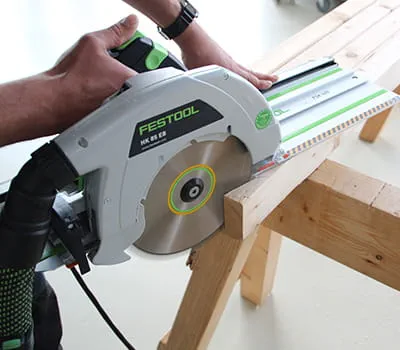

    • tilskæring af benene

      Alle ben tilskæres med rundsaven og en monteret kap-/geringsskinne (6x8cm). Ligesom tværbjælkerne forbliver også to ben i et stykke.

      +
      tilskæring af benene

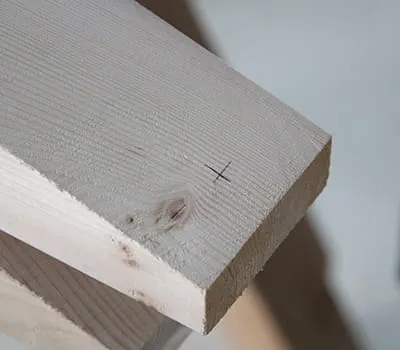

    • Tegning af markering til svalehaletapperne på benenes snitflade

      Her i midten 2 cm fra endesiden

      +
      markering til svalehaletapper

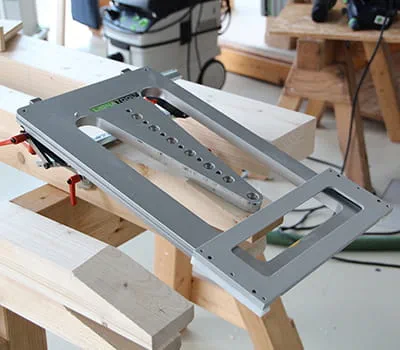

    • placering af skabelon

      Skabelonen lægges på markeringen og fastgøres. Nærmere information om LIGNATOOL-systemet kan fås her: www.lignatool.at

      +
      placering af skabelon
    • Indstilling af dybde på overfræseren

      Sæt fræseren på materialets overkant, og fastgør den.

      +

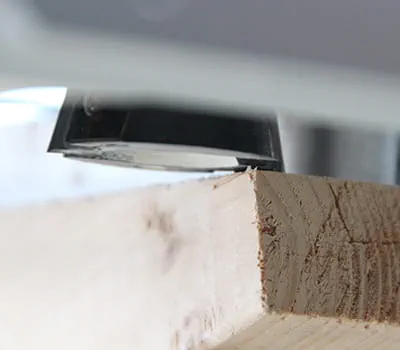

      indstilling af overfræserens dybde
    • indstilling af trinanslaget på det laveste trin

      I denne position kan låsen senere aktiveres, når grundpladen forbindes med fræseenheden.

      +

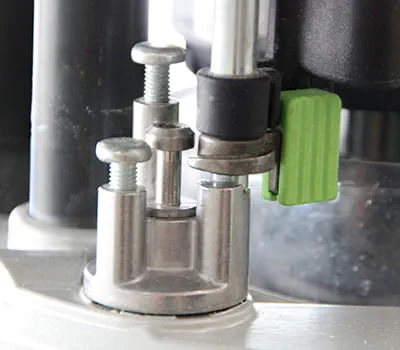

      indstilling af trinanslaget på det laveste trin
    • Sæt trinanslagets markør på nul.

      +

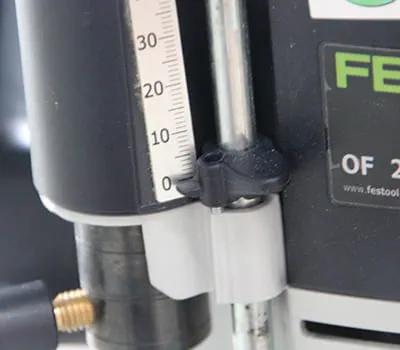

      indstilling af trinanslagets markør på nul

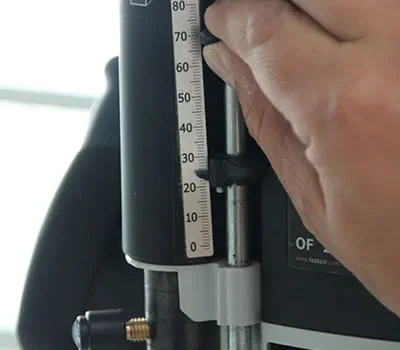

    • indstilling af fræsedybden

      Indstil dybdeanslaget til 25 mm, og fastlås dybdeanslaget.

      +
      indstilling af fræsedybden
    • finindstilling af dybden

      Sæt overfræseren på den indstillede dybde, og aktiver excentrikken til sammenkobling af dybdeanslag og trinanslag. Løsn derefter fræsedybdeklemningen med grebet. Nu kan dybden let indstilles til den præcise dybde med skabelon og finindstilling.

      +

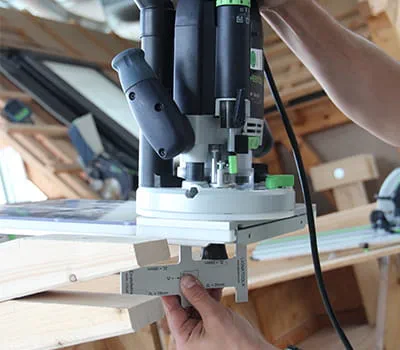

      finindstilling af dybden

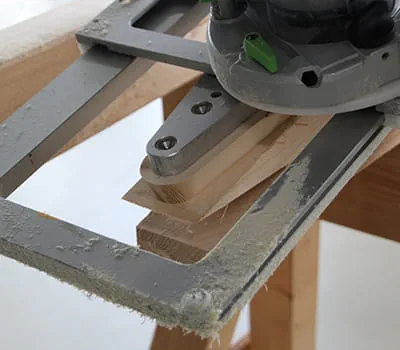

    • fræsning af svalehale

      Udfør fræsninger på alle ben.

      +
      fræsning af svalehale

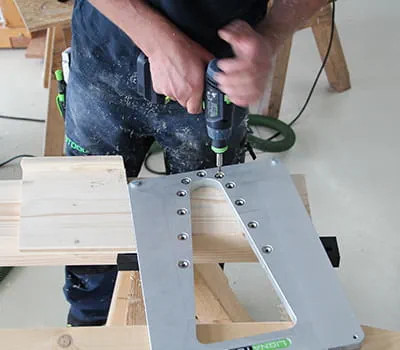

    • placering af skabelonen til fræsning af taphuller på tværbjælken

      Juster og fastgør fræseskabelonen.

      +
      placering af skabelonen til fræsning af taphuller på tværbjælken
    • fræsning af tværbjælkerne

      Fræsningen udføres med den allerede indstillede dybde.

      +

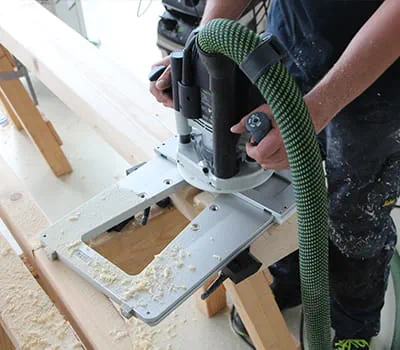

      fræsning af tværbjælkerne

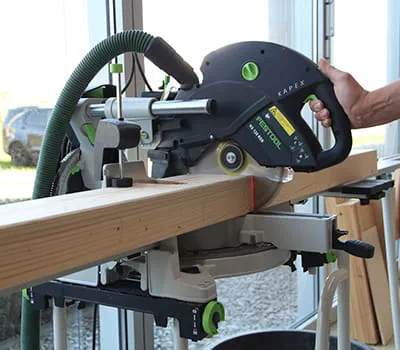

    • overskæring af dele

      Som nævnt anbefales det først at skære tværbjælkerne over i den ønskede længde efter fræsningerne. Benene skæres nu også over i midten. Benene skæres dog først præcist til i længden i samlet tilstand.

      +
      overskæring af dele

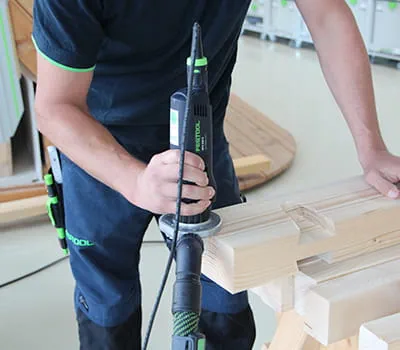

    • affasning af dele

      De tilskårne dele kan nu affases og også slibes.

      +
      affasning af dele
    • isætning af benene

      Sæt benene i, og bank dem fast med en hammer.

      +

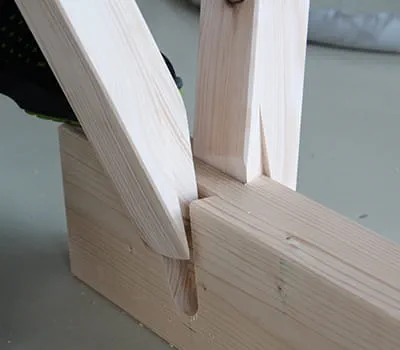

      isætning af benene
    • placering og opmærkning af lask

      +
      placering og opmærkning af lask
    • tilskæring af lasker med afkortersaven

      Juster brædderne med skærelinjelaser, og skær dem til.

      +
      tilskæring af lasker med afkortersaven

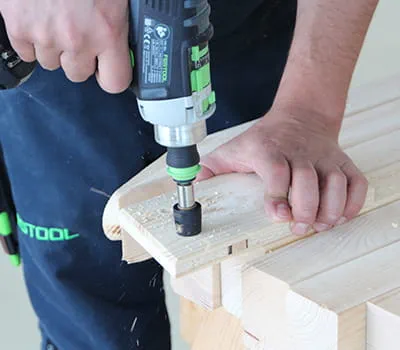

    • forboring af lasker

      Bor skruehullerne med forsænkningsboret.

      +
      forboring af lasker
    • montering af lasker

      Sørg for, at benene er samlet stramt. Vigtigt: Laskerne skal monteres med afstand til tværbjælken (her en tommestoksbredde).

      +
      montering af lasker

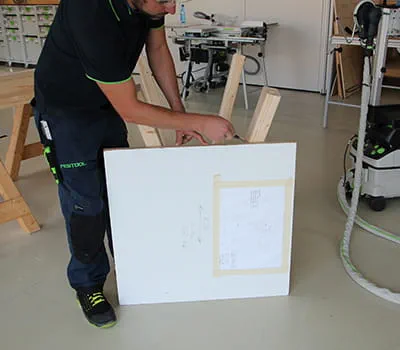

    • markering af benenes afsnit

      Marker den ønskede bukhøjde med en plade på benene (her 75 cm)

      +
      markering af benenes afsnit
    • afkortning af benene med rundsaven og kap-/geringsskinnen

      Rundsaven indstilles til en hældning på 12°. Anbring nu rundsaven, og afkort benene.

      +
      afkortning af benene med rundsaven og kap-/geringsskinnen

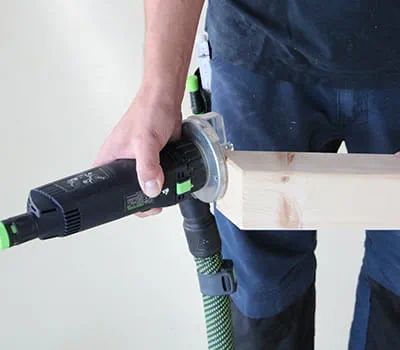

    • affasning af standfladen

       Skærekanterne og de senere standflader skal bearbejdes med kantfræseren.

      +
      affasning af standfladen
    • Tip: boring af huller i tværbjælkerne

      20 mm borehuller gør det muligt at anvende MFT-spændesystemet. Det anbefales at bore helt igennem, så spåner kan falde ned.

      +

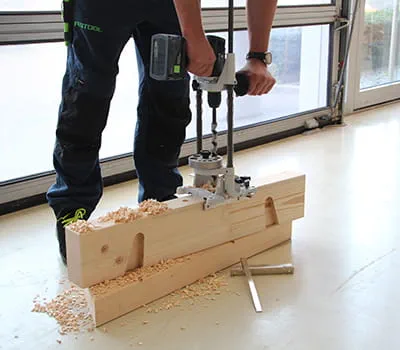

      boring af huller i tværbjælkerne

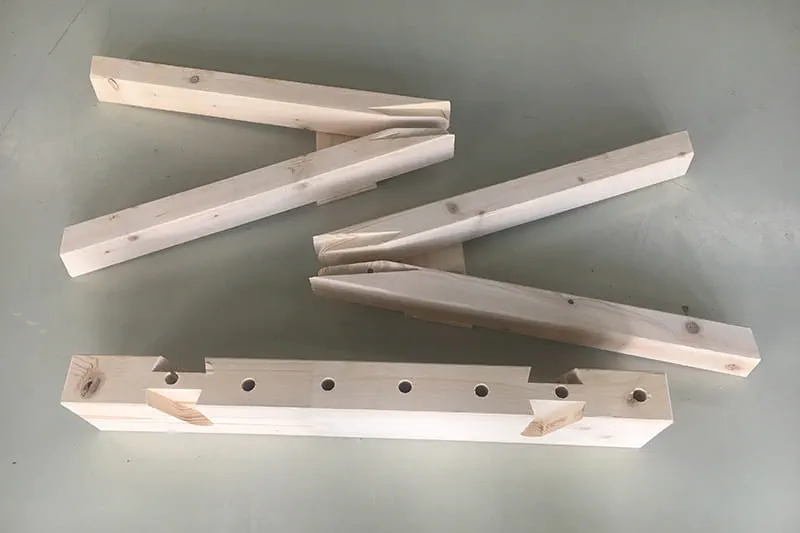

    • slutresultat

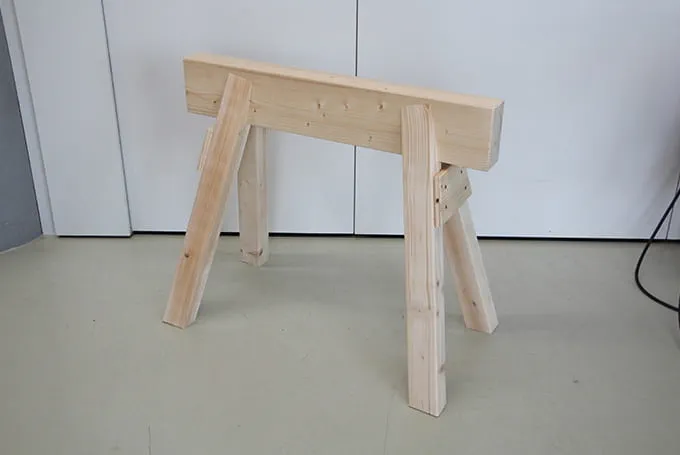

      Færdige tømrerbukke med opspændt emne

      +
      slutresultat
