Byg selv en opsadlet trappe til haven
Beskrivelse
En trætrappe er perfekt egnet til f.eks. at overvinde mindre højdeforskelle på terrassen. Den enkleste trappekonstruktion til dette formål er den opsadlede trætrappe. Her lægges trinene altså på de tilskårne trappevanger. I dette anvendelses-eksempel viser vi, hvilke arbejdstrin der er nødvendige for at bygge en opsadlet trappe.
Materialeliste
- Plankemateriale til trappevangerne, f.eks. douglasgran 50 mm
- Terrassebrædder
- Terrasseskruer
- Evt. afstandsholder
Maskiner/tilbehør
I dette anvendelseseksempel anbefales følgende maskiner og tilbehør:
Alternative maskiner
Du kan også bruge følgende maskiner og tilbehør:
Forberedelse/indstilling
-

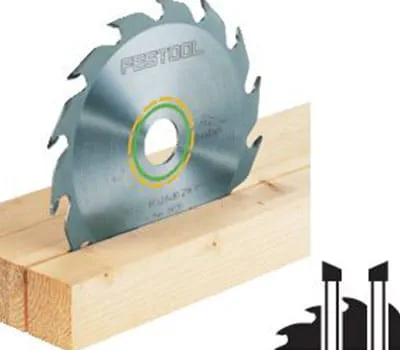

Er den rette savklinge monteret?
For at kunne bygge en opsadlet trappe skal man save på flere måder. Her skal der benyttes en længdesnit-savklinge.
Fremgangsmåde
-

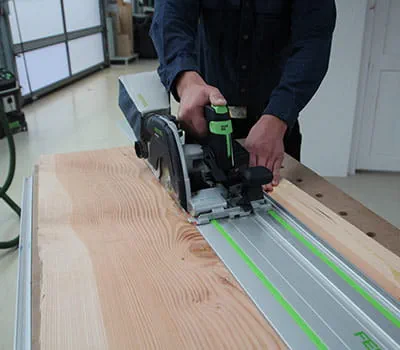

Kantskæring og deling af planker
Til fremstilling af trappevangerne, der skal bruges til den opsadlede trætrappe, kræves to plankestykker med en bredde på > 25 cm.
Tilskæringen udføres med rund- og dyksaven HKC 55 i forbindelse med føringsskinnen.
Husk at indstille skæredybden!
-

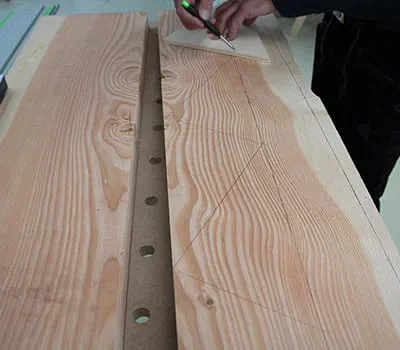

Opmærkning af trappevange
Tegn først grundlinjen parallelt med underkanten i en afstand af 10 cm fra denne.
Derefter tegnes trinene på. Til dette anvendes en trappetrekant, som stigningen (S) og grunden (A) er markeret på. Begge afhænger af højdeforskellen, der skal overvindes, samt trappens grundlængde. For at opnå en trætrappe, der er bekvem at gå på, anvendes trinmålsreglen (2 x S + A = 65 cm)
Ved at lægge de to markeringer an mod grundlinjen kan man således opmærke det ene trin efter det andet.
Grunden bør vælges afhængigt af belægningen. Bemærk: Opstregning = belægningens underkant. Der skal tages hensyn til belægningstykkelsen for den nederste og øverste tilslutning.
-

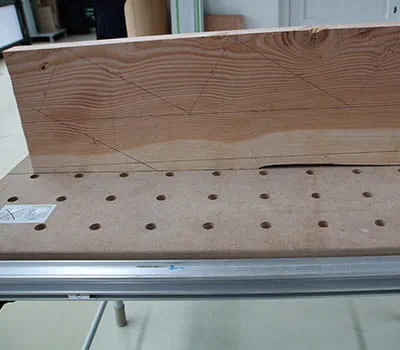

Færdigt opmærket trappevange
Den nederste og øverste vangetilslutning udføres efter de lokale forhold.
I dette eksempel skal trappen hvile på et betonfundament, og i den øverste ende monteres den på en bjælke med en metalvinkel.
Tip: For konstruktionen af en opsadlet trappe bør der laves en prøvetegning.
-

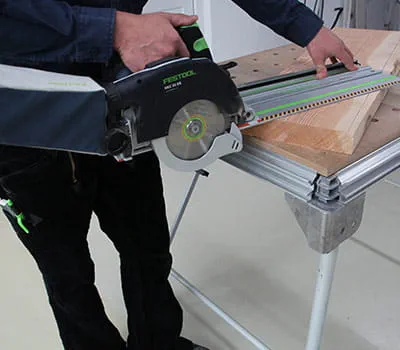

Udsavning af trin

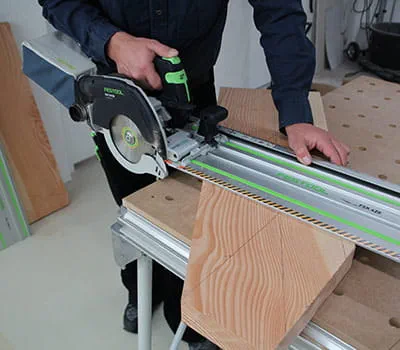

Udfør de nederste udskæringer med HKC 55 og den monterede savskinne.
-
Udsavning af trin med HKC 55 og den monterede savskinne
Læg den først an mod stigningslinjen, og sav ind i hjørnet.
-

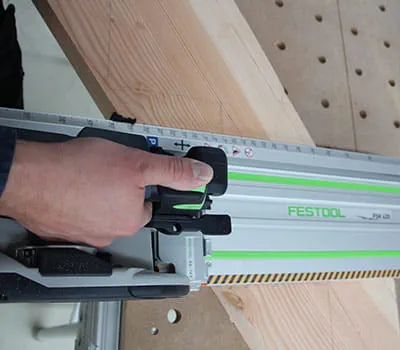

Tip: Der kan lægges hurtigere an ved at indstille det variable anslag på savskinnen i vinklen. Planlæg her ca. 34°.
-

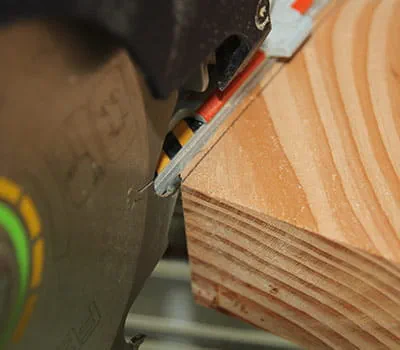

For at udføre vangeudskæringen skal der lægges an mod den højre snitkant.
-

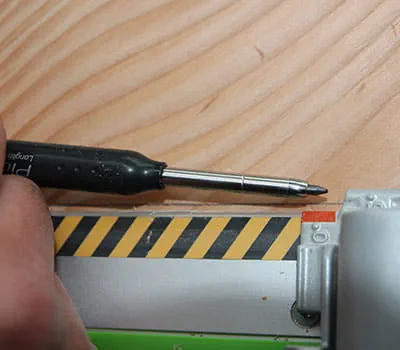

Tip: Aflæs den højre snitkant på snitviseren.
-

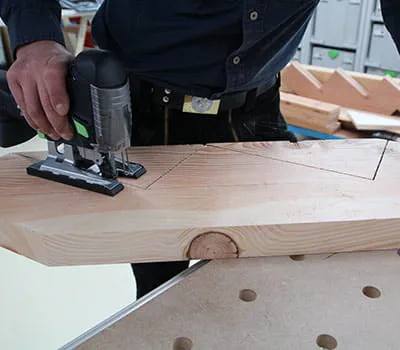

Sav hjørnerne ud med stiksaven.
-
Bearbejdning af overfladen

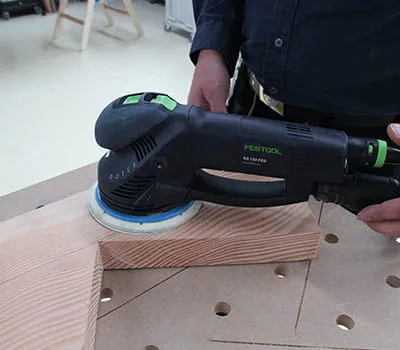

Nu er det tid til at bearbejde overfladen med Rotex RO 150.
Først grovslibes overfladen og herefter finslibes den.
-

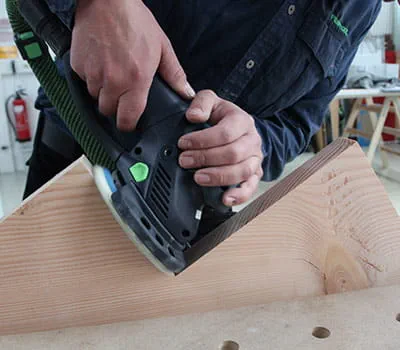

Tip: Anvend Protector for at skåne bagskiven.
-

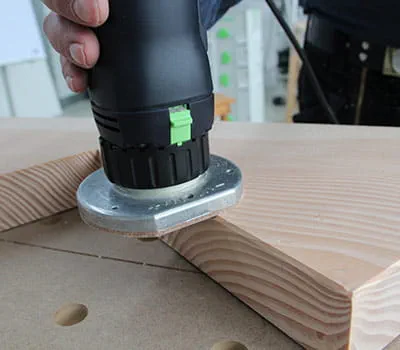

Kantbearbejdning
Kantfræseren OFK 500 i kombination med 45° affasningsfræseren passer godt til kanterne.
-

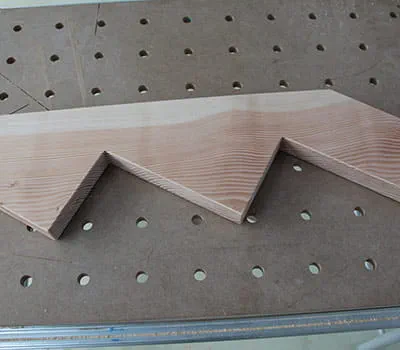

Færdig trappevange
-
Tilskæring af belægningsplanker

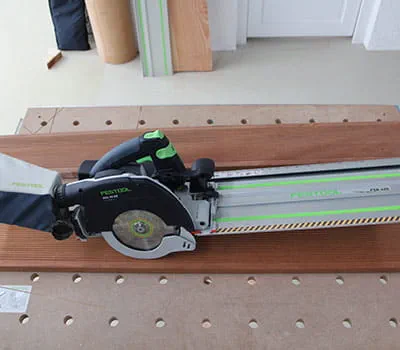

Tilskæring med HKC 55 og savskinne.
-
Tilskæring af belægningsplanker

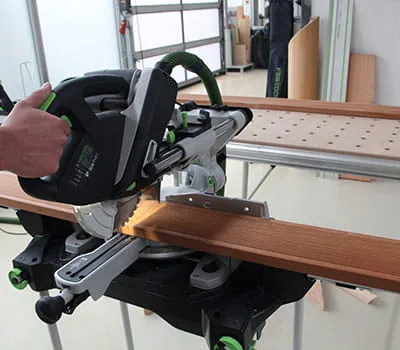

Gentagne snit udføres lettest med afkortersaven KS 60 i forbindelse med afkorteranslagene.
-

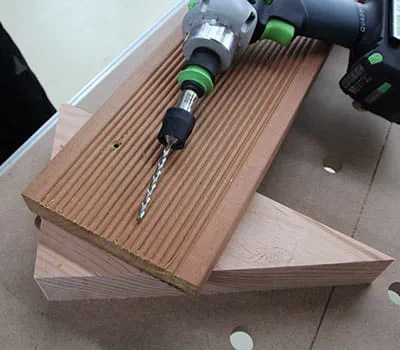

Forboring og undersænkning af belægningsplanker
-

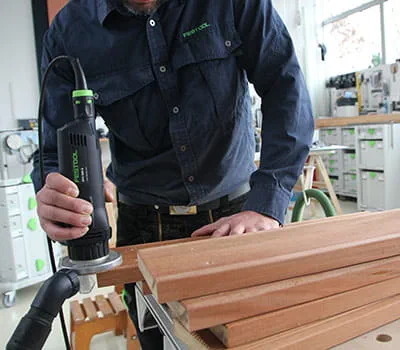

Afrunding af snitkanter
Anvend OFK 500 med afrundingsfræser og støvudsugning til at afrunde kanterne efter bygning.
-

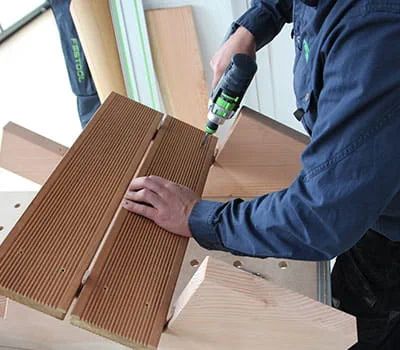

Monter brædderne med egnede skruer. Udendørs bør brædderne monteres med afstandsholdere. Når vangstykkerne er færdige vil et spærrelag (bitumenbane) på de usynlige vangesnitkanter forlænge trætrappens holdbarhed udendørs. Monter derefter vangstykkerne med egnede fastgørelsesmidler (f.eks. vinkler).
-
