Boring af hulrækker med hulrækkeføringspladen til overfræseren

For at skabsdøre kan åbnes og lukkes optimalt, kræver det, at beslagene sidder perfekt. I dette anvendelseseksempel lærer du, hvordan du hurtigt, sikkert og præcist borer hulrækker og hængselbeslag for at få beslagene til at fungere gnidningsløst.

OBS: Anvendelseseksemplerne erstatter ikke brugsanvisningen og sikkerhedsanvisningerne!

Beskrivelse

Beslagindustrien sætter standarder for dine beslag. Disse bores med et 5 mm- eller 3 mm-dyvelbor i en indbyrdes afstand på 32 mm og 37 mm fra emnets forkant.

Dermed kan alle gængse beslag som f.eks.:

hængselbeslag
hyldebærere
bagvægsholdere
korpussamlebeslag
rulleudtræk

installeres. Med Festool-føringssættet kan du bore de nødvendige hulrækker hurtigt, præcist og enkelt med en overfræser!

Maskiner/tilbehør

I dette anvendelseseksempel anbefales følgende maskiner og tilbehør:

Føringssæt LR 32 Set

til brug med overfræser OF 900, OF 1000, OF 1010, OF 1400 i system FS-LR32
Føringsskinne FS 1400/2-LR 32

til dyksave, overfræsere med adapter, stiksave med adapter, DSC-AG 125, DSC-AG 230
Overfræser OF 1010 REBQ-Plus

Høj præcision med lys.
Skruetvinger FSZ 120

til FS/2, FS/2-KP, FSK, MFT
Dyvelbor HW S8 D5/30 Z

til OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400
Gennemgangsbor HW S8 D5/30

til OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400, OF 2000, OF 2200
Beslagbor HW S8 D35

til OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400, OF 2000, OF 2200
Beslagbor HW S8 D26
Støvsuger CTH 26 EI CLEANTEC

Ingen chance for farligt støv.

Alternative maskiner

Du kan også bruge følgende maskiner og tilbehør:

Overfræser OF 1400 EBQ-Plus

Den ideelle kombination af kraft og komfort
Enhåndstvinge FS-HZ 160

til FS/2, FS/2-KP, FSK, MFT

Forberedelse/indstilling

OBS!
Festool-systemet til boring af hulrækker er konstrueret, så der bores ved siden af hulrækkeskinnen. Kun føringspladens indeksbolt går i indgreb i boringerne i skinnen.

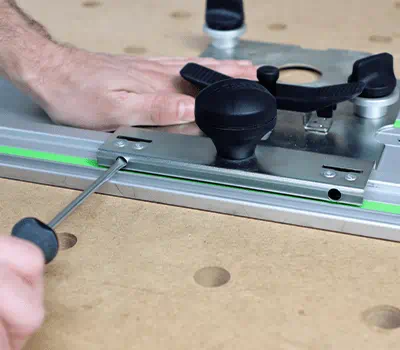

Indstilling af føringsplade:

Som det første skal føringspladen indstilles uden spillerum på hulrækkeskinnen.
Det gøres ved at lægge pladen på hulrækkeskinnen og lade indeksbolten gå ind i en af boringerne. Med de to indstillingsskruer reduceres spillerummet, så pladen kan bevæges let og så vidt muligt uden slør på hulrækkeskinnen, når låsebolten frigøres.

+

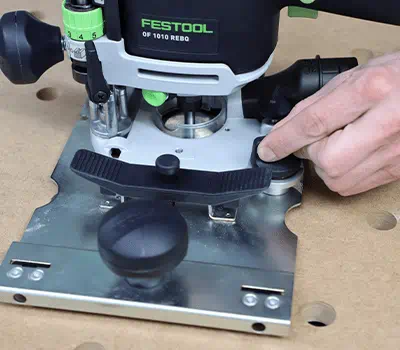

Montering af overfræseren på føringspladen:
- Denne handling er påkrævet for både OF 1010 og OF 1400!
- Monter den medfølgende centrerdorn i overfræserens spændetang.
- Sæt nu overfræseren på føringspladen, og centrer den ved at stikke centrerdornen ned i boringen i pladen.
- Ved at spænde fræsedybdeklemningen til kan denne position bevares, indtil spændeelementerne har fikseret OF 1010's grundplade.
- OF 1400 skrues direkte sammen med føringspladen med M6x20-skruerne.
- Derefter kan centrerdornen tages ud, og der kan indsættes et dyvelhuls- eller hængselbor.
+

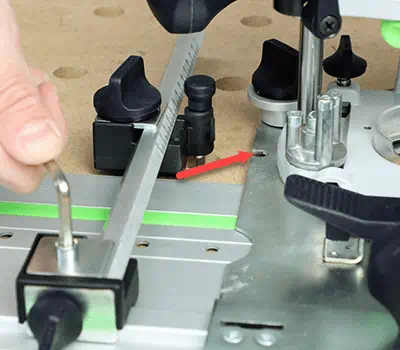

Justering af sideanslagene:

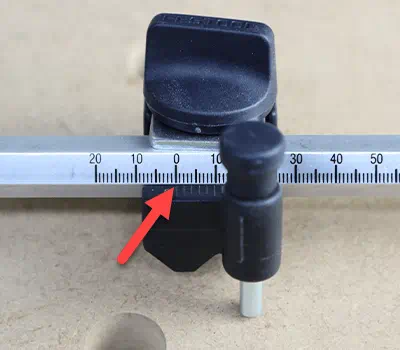

Sideanslagene skal indstilles første gang, systemet tages i brug. Det gøres ved at positionere anslagsrytterne på skalaerne på "0" (se pilen).

+
I denne tilstand sættes sideanslagene på hulrækkeskinnen; med en 5 mm-unbrakonøgle løsnes skalaklemningen, og denne positioneres, så sideanslagets anslagsstift passer ind i udsparingen i føringspladen.
I denne tilstand skal skalaklemningen spændes fast igen. Denne indstilling skal foretages omhyggeligt, da hulrækkens afstand fra korpuskanten senere indstilles med disse skalaværdier!

+

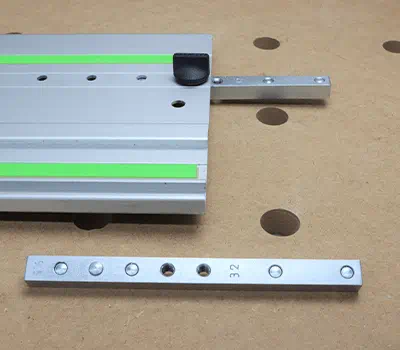

Længdeanslagene:
I begge ender af hulrækkeskinnen fastgøres længdeanslagene.
Disse har forskellige passtifter til montering under skinnen, med hvilke der kan defineres forskellige afstandsmål for positionen og boringen af de første hulrækker.

+

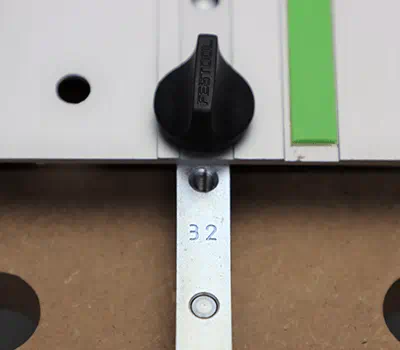

Angivelserne, som er vendt mod brugeren, betyder følgende for boringen af hulrækkerne:
- "32" = første boring i en afstand af 32 mm fra kanten.
- "9,5" = første boring i en afstand af 9,5 mm fra kanten, f.eks. til excentersamlebeslag
- "16" = første boring 16 mm fra kanten eller nøjagtigt mellem to boringer, der er boret i en afstand af 32 mm, f.eks. til hængselbeslag i møbellåger.
- " = " dette symbol ses på skinnekanten og anvendes til at samle 2 hulrækkeskinner til længere hulrækker og til at overholde 32 mm-afstanden
+

Fremgangsmåde

Boring af hulrækkerne:

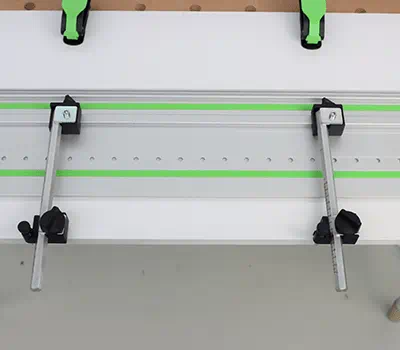

- Forreste hulrække til drejende låger. Indstil anslagsrytterne på 37 mm, og monter dem på hulrækkeskinnen.
- Skru ligeledes længdeanslagene på med den krævede kantafstand.
- Læg skinnen an mod den øverste korpuskant med det øverste længdeanslag.
- Dette er ligeledes referencekanten for den bageste hulrække, der skal bores senere.
- Forskyd nu skinnen sidelæns, indtil anslagsrytternes anslagsstifter ligger an mod den forreste emnekant.
+

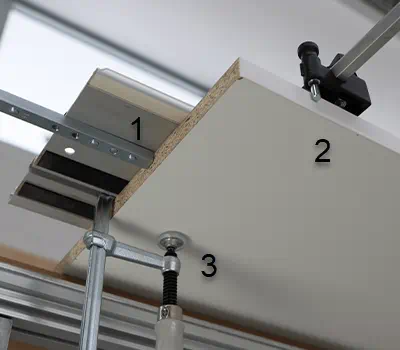

Set nedefra:

1 = længdeanslag
2 = sideanslagets anslagsstift
3 = skruetvinge til fiksering af skinnen

For at opnå nøjagtige resultater ved boring af hulrækker skal skinnen altid sikres med skruetvingen!

+

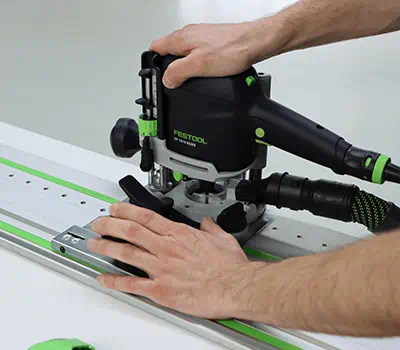

- Sæt føringspladen med monteret overfræser på skinnen, og lad indeksbolten gå i indgreb i den første boring.
- Indstil den krævede boredybde, og indstil overfræserens omdrejningstal til trin 6.
- Bor nu hullet, frigør dernæst indeksbolten ved at aktivere vippen på pladen, og skub fræseren frem til næste position.
- Sådan bores hele den forreste hulrække.
+

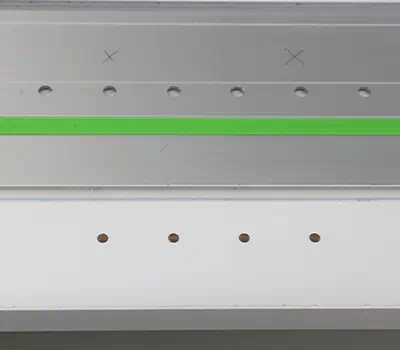

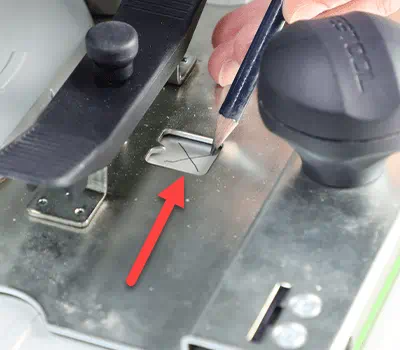

Til boring af hulgrupper kan udsparingen (pil) i føringspladen benyttes.

+
På den måde kan der ved hulrækker f.eks. kun markeres og bores fire boringer.

+
Den bageste hulrække

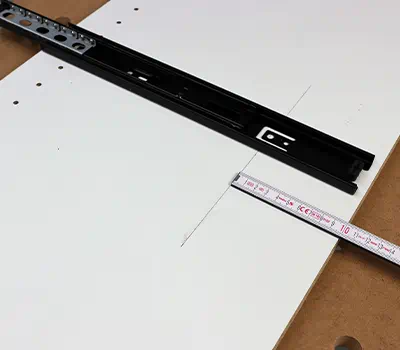

Eksempel: Der skal monteres rulleudtræk på skabssiderne. Dermed afhænger den bageste hulrækkes position af boringerne i de anvendte rulleudtræk.
- Indstil sideanslagenes anslagsryttere til målet X.
- Skinnen lægges igen an mod den samme referencekant som også til forsiden og justeres parallelt med emnekanten med de indstillede sideanslag.
- Nu kan den bageste hulrække bores.
+
Boring til hængselbeslagene i lågefronten:
- Med et passende hængselbor laves boringer i lågerne.
  Med føringssættet følger et 35 mm-bor til gængse beslag.
- Indstil omdrejningstallet til trin 1-2 afhængigt af lågefrontens materiale.
- Tag boredybden fra beslaget, og indstil den på overfræseren.
- Anbring nu længdeanslaget, så markeringen "16" er læselig og dermed kan bores ind mellem to hulrækkeboringer.

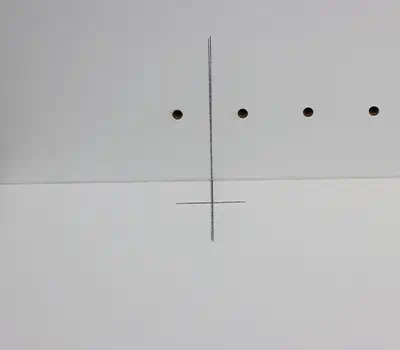

- Læg ganske enkelt lågefronten ved siden af skabssiden for at markere den ønskede position for hængselbeslagene.
- Indstil nu sideanslagenes anslagsryttere, så tilstrækkeligt meget af materialet bliver stående
  (hængselbeslag D35 mm : 2 = 17,5 mm + 4 mm materialetykkelse på lågefronten giver et indstillingsmål på 21,5 mm)
- Læg nu hulrækkeskinnen på lågefrontens indvendige side, og læg den igen an mod den øverste referencekant som også ved sidevæggene.
  Sideanslagene justerer igen skinnen parallelt, og sådan bliver den fikseret med skruetvingen.
- Overfræseren bringes nu i indgreb over den tidligere markerede position for hængselbeslaget ved hjælp af indeksbolten, og boringen udføres.
- Den samme fremgangsmåde benyttes for det 2. og evt. 3. eller 4. hængselbeslag.
+
