Længdesamlinger med henblik på erstatning af dele eller forlængelse af syld eller rem
Beskrivelse
Med det rigtige værktøj kan bjælker samles på langs. Når det kommer til udskiftning af dele i gamle bygninger, afhænger fremgangsmåden ved længdesamling af træbjælker selvfølgelig meget af de lokale forhold, pladsforholdene og træets tværsnit. I nedenstående eksempel beskrives situationen i en ny konstruktion. Anvendelseseksemplet beskriver nøjagtigt, hvilke trin der skal udføres lige fra tilskæring til udfræsning samt montering af gevindbolte. Der anvendes her hovedsageligt forskellige rundsave.
Materialeliste
- 12x20 cm tømmer
- Gevindstænger eller gevindbolte
Maskiner/tilbehør
Alternative maskiner
Forberedelse/indstilling
-
opmærkning af tømmer
Før man kan samle bjælkerne på langs, skal de opmærkes. Hvordan det skrå hageblad udføres afhænger af træets tykkelse. Overlapningens længde udgør i dette eksempel tre gange træets tykkelse (3xh). Dybden er udført med 3 cm.
Fremgangsmåde
-
Fastgørelse af føringsskinnen ved længdesamling
Når vinkelanslaget er indstillet, kan det fastgøres med skruetvinger.
-
tilskæring med rundsaven
Nu kan snittet udføres med rundsaven. Gentag processen på modstykket.
-
Afslutning af længdesnittet
færdigt snit
-
Fremstilling af træsamlingen
Der skæres først på begrænsningslinjerne. Det klares let med rundsaven og kap-/geringssaven. Du skal bare indstille skæredybden, placere maskinen på afmærkningen og så skære.
-
Fremstilling af træsamlingen
Skæring på midteraksen
-
montering af den justerbare notfræser i rundsaven
Med den justerbare notfræser kan det midterste område af samlingen hurtigt fræses ud. Savklingen skal afmonteres, før notfræseren monteres i henhold til brugsanvisningen. Her er den maksimale fræsebredde på 25 mm valgt.
-
udfræsning af samlingen
Når fræsedybden er indstillet, kan samlingen udfræses ved hjælp af kap-/geringsskinnen. Hvis samlingen senere vil være synlig, anbefales det at lægge et stykke træ ind mod emnet for at reducere flosningen.
-
Færdiggørelse af udfræsningen
færdig udfræsning
-
Samling
De to dele kan nu samles.
-
Boring af huller til boltsamlingen med borestativ
De nødvendige huller kan bores med akku skruemaskinen opspændt på tømrerborestativet.
-
Andet boretrin
Desuden bores der huller til spændskiverne med et forstnerbor med dybdestop.
-
montering af gevindbolte
Gevindboltene kan nu monteres og tilspændes.
-
Fjernelse af markeringer
De bearbejdede områder af længdesamlingen kan slibes med akku slibemaskinen for at fjerne blyantmarkeringer.
-

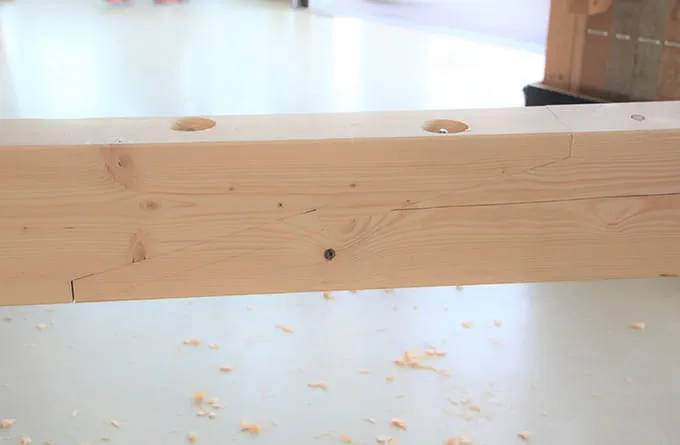

færdig samling
Resultatet er en flot og robust længdesamling.
-
